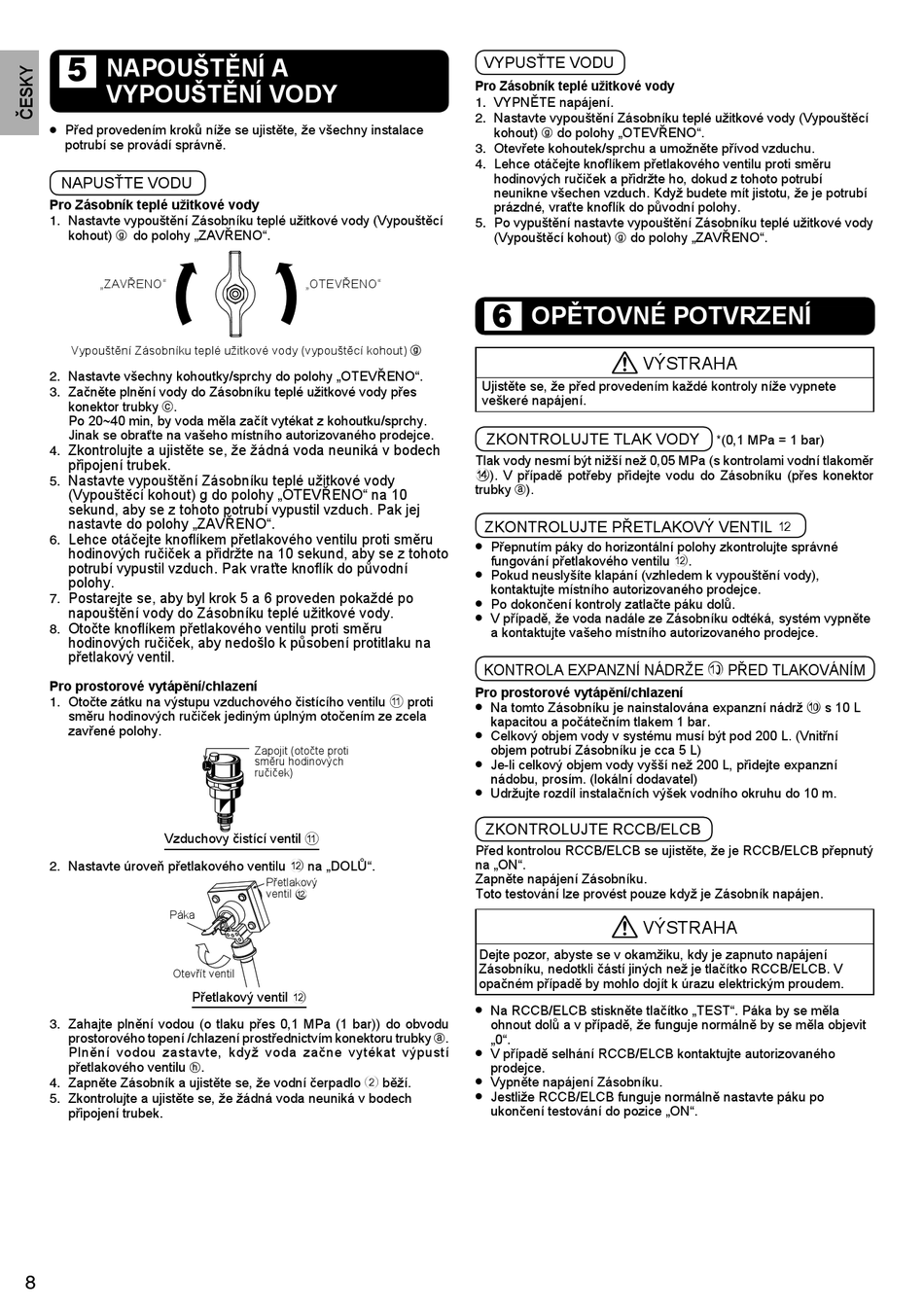

NAPOUŠTĚNÍ A
5
VYPOUŠTĚNÍ VODY
• Před provedením kroků níže se ujistěte, že všechny instalace
potrubí se provádí správně.
NAPUSŤTE VODU
Pro Zásobník teplé užitkové vody
1. Nastavte vypouštění Zásobníku teplé užitkové vody (Vypouštěcí
kohout) do polohy „ZAVŘENO".
g
„ZAVŘENO"
Vypouštění Zásobníku teplé užitkové vody (vypouštěcí kohout)
2. Nastavte všechny kohoutky/sprchy do polohy „OTEVŘENO".
3. Začněte plnění vody do Zásobníku teplé užitkové vody přes
konektor trubky i.
Po 20~40 min, by voda měla začít vytékat z kohoutku/sprchy.
Jinak se obraťte na vašeho místního autorizovaného prodejce.
Zkontrolujte a ujistěte se, že žádná voda neuniká v bodech
4.
připojení trubek.
Nastavte vypouštění Zásobníku teplé užitkové vody
5.
(Vypouštěcí kohout) g do polohy „OTEVŘENO" na 10
sekund, aby se z tohoto potrubí vypustil vzduch. Pak jej
nastavte do polohy „ZAVŘENO".
Lehce otáčejte knofl íkem přetlakového ventilu proti směru
6.
hodinových ručiček a přidržte na 10 sekund, aby se z tohoto
potrubí vypustil vzduch. Pak vraťte knofl ík do původní
polohy.
Postarejte se, aby byl krok 5 a 6 proveden pokaždé po
7.
napouštění vody do Zásobníku teplé užitkové vody.
Otočte knofl íkem přetlakového ventilu proti směru
8.
hodinových ručiček, aby nedošlo k působení protitlaku na
přetlakový ventil.
Pro prostorové vytápění/chlazení
1. Otočte zátku na výstupu vzduchového čistícího ventilu a proti
směru hodinových ručiček jediným úplným otočením ze zcela
zavřené polohy.
Vzduchovy čistící ventil a
2. Nastavte úroveň přetlakového ventilu b na „DOLŮ".
Páka
Otevřít ventil
Přetlakový ventil b
3. Zahajte plnění vodou (o tlaku přes 0,1 MPa (1 bar)) do obvodu
prostorového topení /chlazení prostřednictvím konektoru trubky g.
Plnění vodou zastavte, když voda začne vytékat výpustí
přetlakového ventilu
h
4. Zapněte Zásobník a ujistěte se, že vodní čerpadlo 2 běží.
5. Zkontrolujte a ujistěte se, že žádná voda neuniká v bodech
připojení trubek.
8
„OTEVŘENO"
Zapojit (otočte proti
směru hodinových
ručiček)
Přetlakový
ventil b
.
VYPUSŤTE VODU
Pro Zásobník teplé užitkové vody
1. VYPNĚTE napájení.
2. Nastavte vypouštění Zásobníku teplé užitkové vody (Vypouštěcí
kohout) do polohy „OTEVŘENO".
g
3. Otevřete kohoutek/sprchu a umožněte přívod vzduchu.
4. Lehce otáčejte knofl íkem přetlakového ventilu proti směru
hodinových ručiček a přidržte ho, dokud z tohoto potrubí
neunikne všechen vzduch. Když budete mít jistotu, že je potrubí
prázdné, vraťte knofl ík do původní polohy.
5. Po vypuštění nastavte vypouštění Zásobníku teplé užitkové vody
(Vypouštěcí kohout)
OPĚTOVNÉ POTVRZENÍ
6
g
Ujistěte se, že před provedením každé kontroly níže vypnete
veškeré napájení.
ZKONTROLUJTE TLAK VODY
Tlak vody nesmí být nižší než 0,05 MPa (s kontrolami vodní tlakoměr
d). V případě potřeby přidejte vodu do Zásobníku (přes konektor
trubky g).
ZKONTROLUJTE PŘETLAKOVÝ VENTIL b
• Přepnutím páky do horizontální polohy zkontrolujte správné
fungování přetlakového ventilu b.
• Pokud neuslyšíte klapání (vzhledem k vypouštění vody),
kontaktujte místního autorizovaného prodejce.
• Po dokončení kontroly zatlačte páku dolů.
• V případě, že voda nadále ze Zásobníku odtéká, systém vypněte
a kontaktujte vašeho místního autorizovaného prodejce.
KONTROLA EXPANZNÍ NÁDRŽE 0 PŘED TLAKOVÁNÍM
Pro prostorové vytápění/chlazení
•
Na tomto Zásobníku je nainstalována expanzní nádrž 0 s 10 L
kapacitou a počátečním tlakem 1 bar.
• Celkový objem vody v systému musí být pod 200 L. (Vnitřní
objem potrubí Zásobníku je cca 5 L)
• Je-li celkový objem vody vyšší než 200 L, přidejte expanzní
nádobu, prosím. (lokální dodavatel)
• Udržujte rozdíl instalačních výšek vodního okruhu do 10 m.
ZKONTROLUJTE RCCB/ELCB
Před kontrolou RCCB/ELCB se ujistěte, že je RCCB/ELCB přepnutý
na „ON".
Zapněte napájení Zásobníku.
Toto testování lze provést pouze když je Zásobník napájen.
Dejte pozor, abyste se v okamžiku, kdy je zapnuto napájení
Zásobníku, nedotkli částí jiných než je tlačítko RCCB/ELCB. V
opačném případě by mohlo dojít k úrazu elektrickým proudem.
•
Na RCCB/ELCB stiskněte tlačítko „TEST". Páka by se měla
ohnout dolů a v případě, že funguje normálně by se měla objevit
„0".
• V případě selhání RCCB/ELCB kontaktujte autorizovaného
prodejce.
• Vypněte napájení Zásobníku.
• Jestliže RCCB/ELCB funguje normálně nastavte páku po
ukončení testování do pozice „ON".
do polohy „ZAVŘENO".
g
VÝSTRAHA
*(0,1 MPa = 1 bar)
VÝSTRAHA
