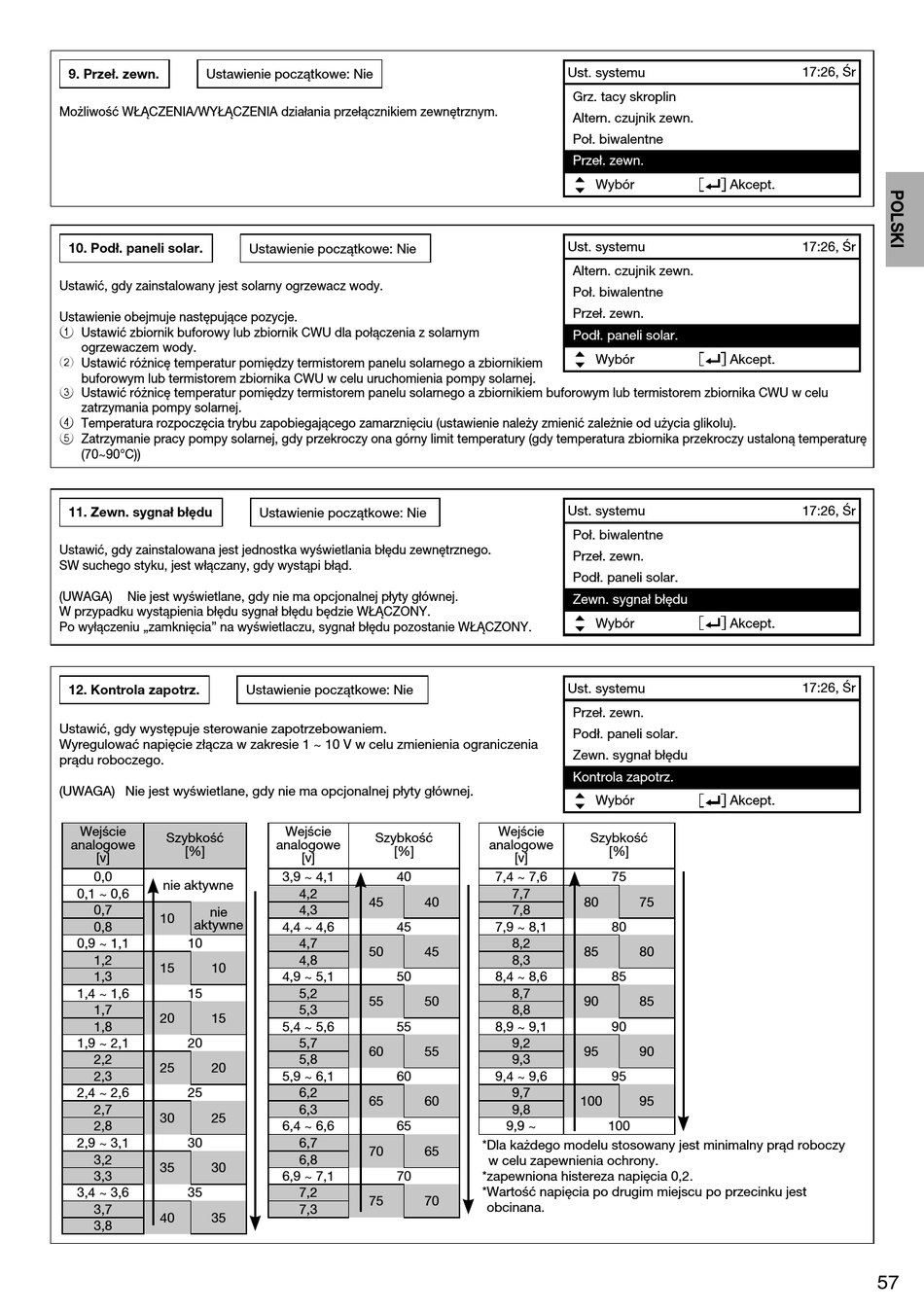

Panasonic ADC0309H3E5 Installationshandbuch Seite 277

9. Przeł. zewn. Ustawienie początkowe: Nie
Możliwość WŁĄCZENIA/WYŁĄCZENIA działania przełącznikiem zewnętrznym.
10. Podł. paneli solar.
Ustawić, gdy zainstalowany jest solarny ogrzewacz wody.
Ustawienie obejmuje następujące pozycje.
1 Ustawić zbiornik buforowy lub zbiornik CWU dla połączenia z solarnym
ogrzewaczem wody.
2 Ustawić różnicę temperatur pomiędzy termistorem panelu solarnego a zbiornikiem
buforowym lub termistorem zbiornika CWU w celu uruchomienia pompy solarnej.
3 Ustawić różnicę temperatur pomiędzy termistorem panelu solarnego a zbiornikiem buforowym lub termistorem zbiornika CWU w celu
zatrzymania pompy solarnej.
4 Temperatura rozpoczęcia trybu zapobiegającego zamarznięciu (ustawienie należy zmienić zależnie od użycia glikolu).
5 Zatrzymanie pracy pompy solarnej, gdy przekroczy ona górny limit temperatury (gdy temperatura zbiornika przekroczy ustaloną temperaturę
(70~90°C))
11. Zewn. sygnał błędu
Ustawić, gdy zainstalowana jest jednostka wyświetlania błędu zewnętrznego.
SW suchego styku, jest włączany, gdy wystąpi błąd.
(UWAGA) Nie jest wyświetlane, gdy nie ma opcjonalnej płyty głównej.
W przypadku wystąpienia błędu sygnał błędu będzie WŁĄCZONY.
Po wyłączeniu „zamknięcia" na wyświetlaczu, sygnał błędu pozostanie WŁĄCZONY.
12. Kontrola zapotrz.
Ustawić, gdy występuje sterowanie zapotrzebowaniem.
Wyregulować napięcie złącza w zakresie 1 ~ 10 V w celu zmienienia ograniczenia
prądu roboczego.
(UWAGA) Nie jest wyświetlane, gdy nie ma opcjonalnej płyty głównej.
Wejście
Szybkość
analogowe
[%]
[v]
0,0
nie aktywne
0,1 ~ 0,6
0,7
nie
10
aktywne
0,8
0,9 ~ 1,1 10
1,2
15 10
1,3
1,4 ~ 1,6 15
1,7
20 15
1,8
1,9 ~ 2,1 20
2,2
25 20
2,3
2,4 ~ 2,6 25
2,7
30 25
2,8
2,9 ~ 3,1 30
3,2
35 30
3,3
3,4 ~ 3,6 35
3,7
40 35
3,8
Ustawienie początkowe: Nie
Ustawienie początkowe: Nie
Ustawienie początkowe: Nie
Wejście
Szybkość
analogowe
[%]
[v]
3,9 ~ 4,1 40
4,2
45
4,3
4,4 ~ 4,6 45
4,7
50
4,8
4,9 ~ 5,1 50
5,2
55
5,3
5,4 ~ 5,6 55
5,7
60
5,8
5,9 ~ 6,1 60
6,2
65
6,3
6,4 ~ 6,6 65
6,7
70
6,8
6,9 ~ 7,1 70
7,2
75
7,3
Ust. systemu
Grz. tacy skroplin
Altern. czujnik zewn.
Poł. biwalentne
Przeł. zewn.
Wybór
Ust. systemu
Altern. czujnik zewn.
Poł. biwalentne
Przeł. zewn.
Podł. paneli solar.
Wybór
Ust. systemu
Poł. biwalentne
Przeł. zewn.
Podł. paneli solar.
Zewn. sygnał błędu
Wybór
Ust. systemu
Przeł. zewn.
Podł. paneli solar.
Zewn. sygnał błędu
Kontrola zapotrz.
Wybór
Wejście
Szybkość
analogowe
[v]
7,4 ~ 7,6
7,7
40 80
7,8
7,9 ~ 8,1
8,2
45 85
8,3
8,4 ~ 8,6
8,7
50 90
8,8
8,9 ~ 9,1
9,2
55 95
9,3
9,4 ~ 9,6
9,7
60 100
9,8
9,9 ~
*Dla każdego modelu stosowany jest minimalny prąd roboczy
65
w celu zapewnienia ochrony.
*zapewniona histereza napięcia 0,2.
* Wartość napięcia po drugim miejscu po przecinku jest
70
obcinana.
Akcept.
Akcept.
Akcept.
Akcept.
[%]
75
75
80
80
85
85
90
90
95
95
100
17:26, Śr
17:26, Śr
17:26, Śr
17:26, Śr
57
