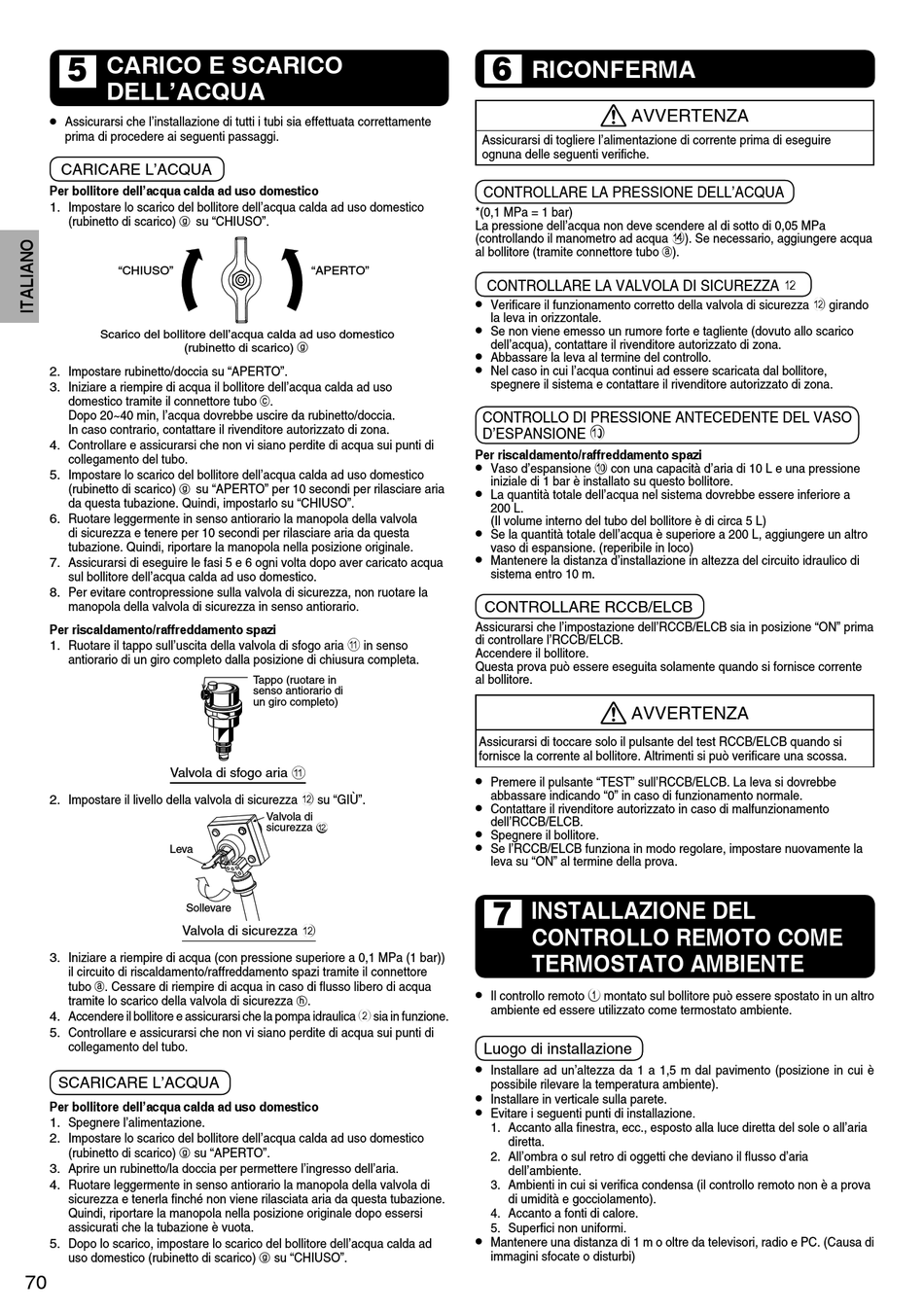

CARICO E SCARICO
5
DELL'ACQUA
•
Assicurarsi che l'installazione di tutti i tubi sia effettuata correttamente
prima di procedere ai seguenti passaggi.
CARICARE L'ACQUA
Per bollitore dell'acqua calda ad uso domestico
1. Impostare lo scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico) su "CHIUSO".
g
"CHIUSO"
Scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico)
2. Impostare rubinetto/doccia su "APERTO".
3. Iniziare a riempire di acqua il bollitore dell'acqua calda ad uso
domestico tramite il connettore tubo i.
Dopo 20~40 min, l'acqua dovrebbe uscire da rubinetto/doccia.
In caso contrario, contattare il rivenditore autorizzato di zona.
4. Controllare e assicurarsi che non vi siano perdite di acqua sui punti di
collegamento del tubo.
5. Impostare lo scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico) su "APERTO" per 10 secondi per rilasciare aria
g
da questa tubazione. Quindi, impostarlo su "CHIUSO".
6. Ruotare leggermente in senso antiorario la manopola della valvola
di sicurezza e tenere per 10 secondi per rilasciare aria da questa
tubazione. Quindi, riportare la manopola nella posizione originale.
7. Assicurarsi di eseguire le fasi 5 e 6 ogni volta dopo aver caricato acqua
sul bollitore dell'acqua calda ad uso domestico.
8. Per evitare contropressione sulla valvola di sicurezza, non ruotare la
manopola della valvola di sicurezza in senso antiorario.
Per riscaldamento/raffreddamento spazi
1. Ruotare il tappo sull'uscita della valvola di sfogo aria a in senso
antiorario di un giro completo dalla posizione di chiusura completa.
Valvola di sfogo aria a
2. Impostare il livello della valvola di sicurezza b su "GIÙ".
Leva
Sollevare
Valvola di sicurezza b
3. Iniziare a riempire di acqua (con pressione superiore a 0,1 MPa (1 bar))
il circuito di riscaldamento/raffreddamento spazi tramite il connettore
tubo g. Cessare di riempire di acqua in caso di fl usso libero di acqua
tramite lo scarico della valvola di sicurezza
4. Accendere il bollitore e assicurarsi che la pompa idraulica 2 sia in funzione.
5. Controllare e assicurarsi che non vi siano perdite di acqua sui punti di
collegamento del tubo.
SCARICARE L'ACQUA
Per bollitore dell'acqua calda ad uso domestico
1. Spegnere l'alimentazione.
2. Impostare lo scarico del bollitore dell'acqua calda ad uso domestico
(rubinetto di scarico) su "APERTO".
g
3. Aprire un rubinetto/la doccia per permettere l'ingresso dell'aria.
4. Ruotare leggermente in senso antiorario la manopola della valvola di
sicurezza e tenerla fi nché non viene rilasciata aria da questa tubazione.
Quindi, riportare la manopola nella posizione originale dopo essersi
assicurati che la tubazione è vuota.
5. Dopo lo scarico, impostare lo scarico del bollitore dell'acqua calda ad
uso domestico (rubinetto di scarico)
70
"APERTO"
g
Tappo (ruotare in
senso antiorario di
un giro completo)
Valvola di
sicurezza b
.
h
su "CHIUSO".
g
RICONFERMA
6
AVVERTENZA
Assicurarsi di togliere l'alimentazione di corrente prima di eseguire
ognuna delle seguenti verifi che.
CONTROLLARE LA PRESSIONE DELL'ACQUA
*(0,1 MPa = 1 bar)
La pressione dell'acqua non deve scendere al di sotto di 0,05 MPa
(controllando il manometro ad acqua d). Se necessario, aggiungere acqua
al bollitore (tramite connettore tubo g).
CONTROLLARE LA VALVOLA DI SICUREZZA b
• Verifi care il funzionamento corretto della valvola di sicurezza b girando
la leva in orizzontale.
•
Se non viene emesso un rumore forte e tagliente (dovuto allo scarico
dell'acqua), contattare il rivenditore autorizzato di zona.
•
Abbassare la leva al termine del controllo.
•
Nel caso in cui l'acqua continui ad essere scaricata dal bollitore,
spegnere il sistema e contattare il rivenditore autorizzato di zona.
CONTROLLO DI PRESSIONE ANTECEDENTE DEL VASO
D'ESPANSIONE 0
Per riscaldamento/raffreddamento spazi
•
Vaso d'espansione 0 con una capacità d'aria di 10 L e una pressione
iniziale di 1 bar è installato su questo bollitore.
•
La quantità totale dell'acqua nel sistema dovrebbe essere inferiore a
200 L.
(Il volume interno del tubo del bollitore è di circa 5 L)
•
Se la quantità totale dell'acqua è superiore a 200 L, aggiungere un altro
vaso di espansione. (reperibile in loco)
•
Mantenere la distanza d'installazione in altezza del circuito idraulico di
sistema entro 10 m.
CONTROLLARE RCCB/ELCB
Assicurarsi che l'impostazione dell'RCCB/ELCB sia in posizione "ON" prima
di controllare l'RCCB/ELCB.
Accendere il bollitore.
Questa prova può essere eseguita solamente quando si fornisce corrente
al bollitore.
AVVERTENZA
Assicurarsi di toccare solo il pulsante del test RCCB/ELCB quando si
fornisce la corrente al bollitore. Altrimenti si può verifi care una scossa.
•
Premere il pulsante "TEST" sull'RCCB/ELCB. La leva si dovrebbe
abbassare indicando "0" in caso di funzionamento normale.
•
Contattare il rivenditore autorizzato in caso di malfunzionamento
dell'RCCB/ELCB.
•
Spegnere il bollitore.
•
Se l'RCCB/ELCB funziona in modo regolare, impostare nuovamente la
leva su "ON" al termine della prova.
INSTALLAZIONE DEL
7
CONTROLLO REMOTO COME
TERMOSTATO AMBIENTE
• Il controllo remoto 1 montato sul bollitore può essere spostato in un altro
ambiente ed essere utilizzato come termostato ambiente.
Luogo di installazione
•
Installare ad un'altezza da 1 a 1,5 m dal pavimento (posizione in cui è
possibile rilevare la temperatura ambiente).
•
Installare in verticale sulla parete.
•
Evitare i seguenti punti di installazione.
1. Accanto alla fi nestra, ecc., esposto alla luce diretta del sole o all'aria
diretta.
2. All'ombra o sul retro di oggetti che deviano il fl usso d'aria
dell'ambiente.
3. Ambienti in cui si verifi ca condensa (il controllo remoto non è a prova
di umidità e gocciolamento).
4. Accanto a fonti di calore.
5. Superfi ci non uniformi.
•
Mantenere una distanza di 1 m o oltre da televisori, radio e PC. (Causa di
immagini sfocate o disturbi)
