DODATEK
1 Zróżnicowanie systemu
W niniejszej sekcji opisano zróżnicowanie systemów korzystających z pompy ciepła powietrze-woda i rzeczywistą metodę ustawienia.

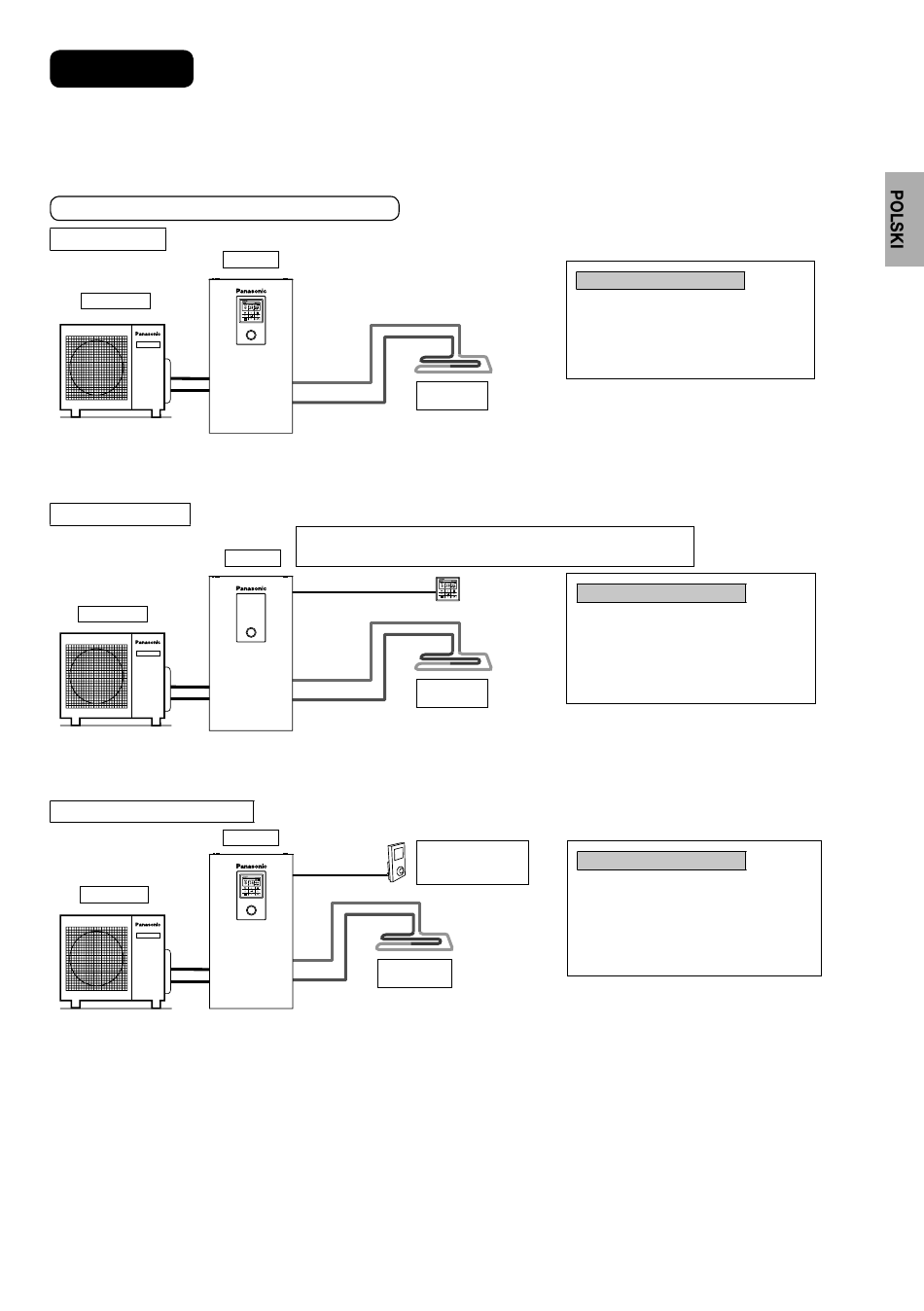

1-1 Wprowadzenie ustawienia temperatury zależnego od zastosowania.
Różnica ustawienia temperatury dla ogrzewania
1. Kontroler zdalny
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio do jednostki zbiornika.
Kontroler zdalny jest zainstalowany na jednostce zbiornika.
Jest to podstawowa postać prostego systemu.
2. Termostat pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio do jednostki zbiornika.
Wyjąć regulator zdalny z jednostki zbiornika i zainstalować go w pomieszczeniu, w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące kontroler zdalny jako termostat pokojowy.
3. Zewnętrzny termostat pokojowy
Na zewnątrz
Podłączyć ogrzewanie podłogowe lub grzejnik bezpośrednio do jednostki zbiornika.
Kontroler zdalny jest zainstalowany na jednostce zbiornika.
Zainstalować osobny zewnętrzny termostat pokojowy (nie należy do wyposażenia), w którym zainstalowane jest ogrzewanie podłogowe.
Jest to zastosowanie wykorzystujące zewnętrzny termostat pokojowy.
Wewnątrz
Jednostka zbiornika odbiera sygnał termostatu pokojowego „włącz/wyłącz"
(ON/OFF) od kontrolera zdalnego w celu sterowania HP i pompą cyrkulacyjną.
Wewnątrz W kontrolerze zdalnym wbudowany jest termistor.
Wewnątrz
Ogrzewanie
podłogowe
Ustawienie kontrolera zdalnego
Ustawienie montera
Ogrzewanie
podłogowe
Ustawienie kontrolera zdalnego
Ustawienie montera
Ogrzewanie
podłogowe
Termostat pokojowy
(nie należy do Ustawienie kontrolera zdalnego
wyposażenia)
Ustawienie montera
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Nie
Strefa & Czujnik:
Temp. wody
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Nie
Strefa & Czujnik:
Termost. pok.
Wewn.
Ust. systemu
Podłączenie opcjonalnej płyty gł. - Nie
Strefa & Czujnik:
Termost. pok.
(Zewnętrzny)
