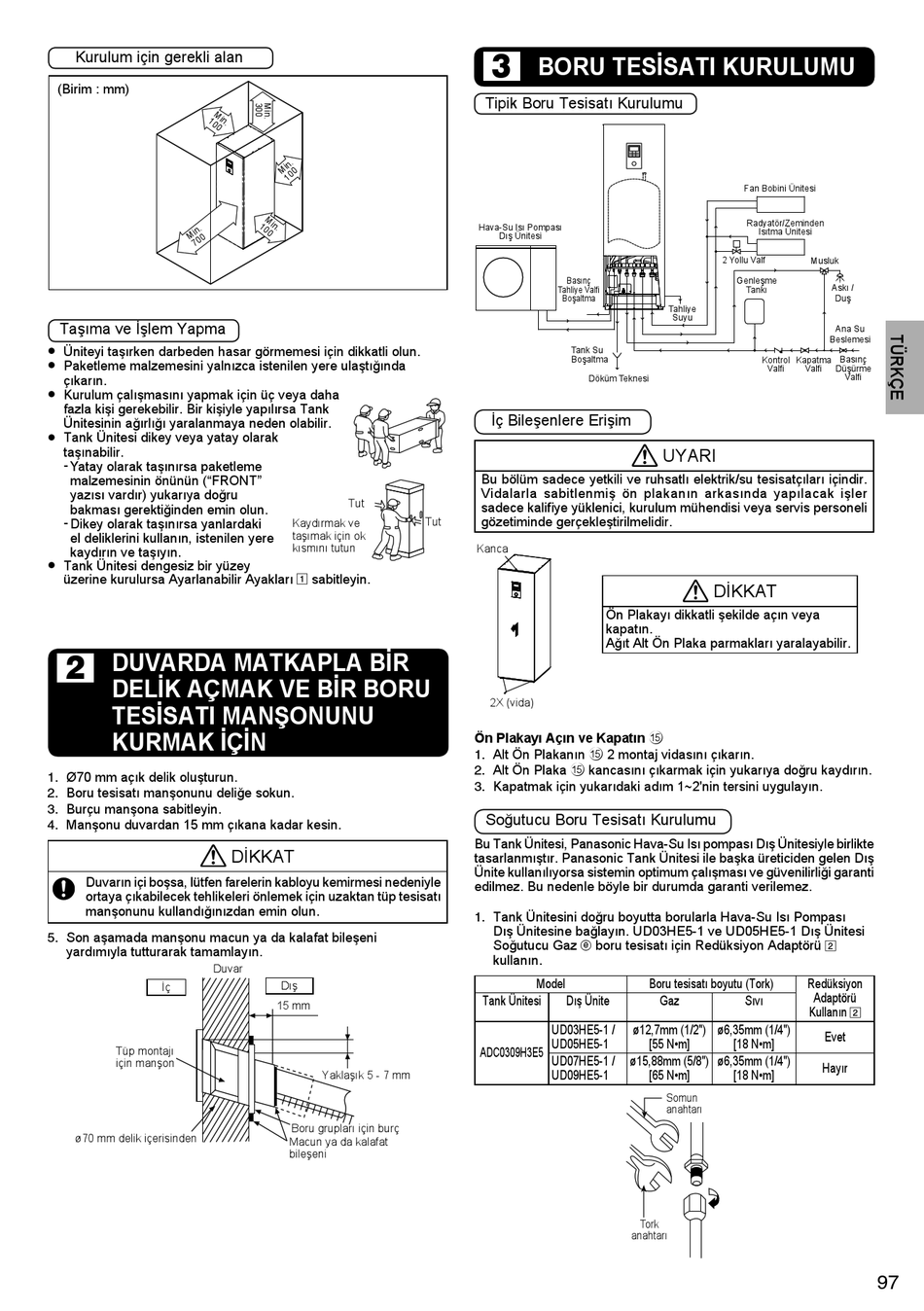

Panasonic ADC0309H3E5 Installationshandbuch Seite 193

Kurulum için gerekli alan
(Birim : mm)
Taşıma ve İşlem Yapma
• Üniteyi taşırken darbeden hasar görmemesi için dikkatli olun.
• Paketleme malzemesini yalnızca istenilen yere ulaştığında
çıkarın.
• Kurulum çalışmasını yapmak için üç veya daha
fazla kişi gerekebilir. Bir kişiyle yapılırsa Tank
Ünitesinin ağırlığı yaralanmaya neden olabilir.
• Tank Ünitesi dikey veya yatay olarak
taşınabilir.
- Yatay olarak taşınırsa paketleme
malzemesinin önünün ("FRONT"
yazısı vardır) yukarıya doğru
bakması gerektiğinden emin olun.
- Dikey olarak taşınırsa yanlardaki
el deliklerini kullanın, istenilen yere
kaydırın ve taşıyın.
• Tank Ünitesi dengesiz bir yüzey
üzerine kurulursa Ayarlanabilir Ayakları 1 sabitleyin.
DUVARDA MATKAPLA BİR
2
DELİK AÇMAK VE BİR BORU
TESİSATI MANŞONUNU
KURMAK İÇİN
1. Ø70 mm açık delik oluşturun.
2. Boru tesisatı manşonunu deliğe sokun.
3. Burçu manşona sabitleyin.
4. Manşonu duvardan 15 mm çıkana kadar kesin.
Duvarın içi boşsa, lütfen farelerin kabloyu kemirmesi nedeniyle
ortaya çıkabilecek tehlikeleri önlemek için uzaktan tüp tesisatı
manşonunu kullandığınızdan emin olun.
5. Son aşamada manşonu macun ya da kalafat bileşeni
yardımıyla tutturarak tamamlayın.
Duvar
İç
Tüp montajı
için manşon
ø70 mm delik içerisinden
Tut
Kaydırmak ve
taşımak için ok
kısmını tutun
DİKKAT
Dış
15 mm
Yaklaşık 5 - 7 mm
Boru grupları için burç
Macun ya da kalafat
bileşeni
3 BORU TESİSATI KURULUMU
Tipik Boru Tesisatı Kurulumu
Hava-Su Isı Pompası
Dış Ünitesi
Basınç
Tahliye Valfi
Boşaltma
Tank Su
Boşaltma
Döküm Teknesi
İç Bileşenlere Erişim
Bu bölüm sadece yetkili ve ruhsatlı elektrik/su tesisatçıları içindir.
Vidalarla sabitlenmiş ön plakanın arkasında yapılacak işler
sadece kalifi ye yüklenici, kurulum mühendisi veya servis personeli
gözetiminde gerçekleştirilmelidir.
Tut
Kanca
2X (vida)
Ön Plakayı Açın ve Kapatın e
1. Alt Ön Plakanın e 2 montaj vidasını çıkarın.
2. Alt Ön Plaka e kancasını çıkarmak için yukarıya doğru kaydırın.
3. Kapatmak için yukarıdaki adım 1~2'nin tersini uygulayın.
Soğutucu Boru Tesisatı Kurulumu
Bu Tank Ünitesi, Panasonic Hava-Su Isı pompası Dış Ünitesiyle birlikte
tasarlanmıştır. Panasonic Tank Ünitesi ile başka üreticiden gelen Dış
Ünite kullanılıyorsa sistemin optimum çalışması ve güvenilirliği garanti
edilmez. Bu nedenle böyle bir durumda garanti verilemez.
1. Tank Ünitesini doğru boyutta borularla Hava-Su Isı Pompası
Dış Ünitesine bağlayın. UD03HE5-1 ve UD05HE5-1 Dış Ünitesi
Soğutucu Gaz k boru tesisatı için Redüksiyon Adaptörü 2
kullanın.
Model
Tank Ünitesi Dış Ünite
UD03HE5-1 /
UD05HE5-1
ADC0309H3E5
UD07HE5-1 /
UD09HE5-1
Fan Bobini Ünitesi
Radyatör/Zeminden
Isıtma Ünitesi
2 Yollu Valf
Genleşme
Tankı
Tahliye
Suyu
Kontrol
Valfi
UYARI
DİKKAT
Ön Plakayı dikkatli şekilde açın veya
kapatın.
Ağıt Alt Ön Plaka parmakları yaralayabilir.
Boru tesisatı boyutu (Tork)
Gaz Sıvı
ø12,7mm (1/2") ø6,35mm (1/4")
[55 N•m] [18 N•m]
ø15,88mm (5/8") ø6,35mm (1/4")
[65 N•m] [18 N•m]
Somun
anahtarı
Tork
anahtarı
Musluk
Askı /
Duş
Ana Su
Beslemesi
Kapatma Basınç
Valfi Düşürme
Valfi
Redüksiyon
Adaptörü
Kullanın 2
Evet
Hayır
