Operating Instructions

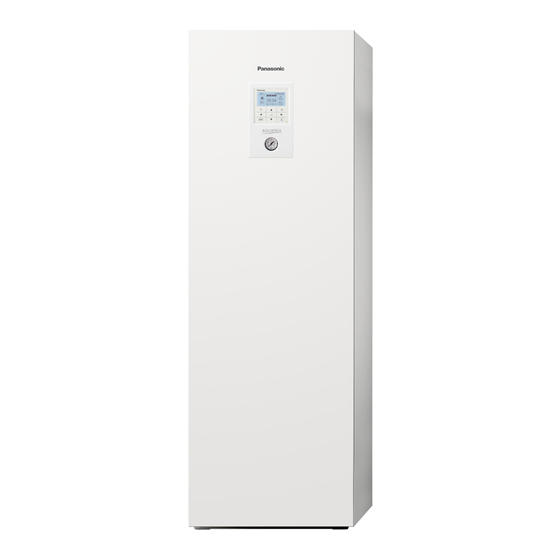

Air-to-Water Hydromodule + Tank
Model No.
Indoor Unit
WH-ADC0309J3E5
Outdoor Unit
WH-UD03JE5
WH-UD05JE5
WH-UD07JE5
WH-UD09JE5
Manufactured by:
Panasonic AVC Networks Czech, s.r.o.
U Panasoniku 1, 320 84 Plzeň , Czech Republic
Mode d'emploi
Ballon + Module Hydraulique Air/Eau
Nous vous remercions d'avoir porté votre choix sur un
produit Panasonic.
Avant d'utiliser l'appareil, veuillez lire ce mode d'emploi dans son
intégralité et conservez-le pour toute référence ultérieure.
Consignes d'installation jointes.
Numéro de série et année de production veuillez vous référer à la
plaque signalétique.
Bedienungsanleitung
Luft/Wasser-Hydromodul + Warmwasserspeicher
Wir danken Ihnen für den Kauf dieses Panasonic-
Produkts.
Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese
Bedienungsanleitung aufmerksam durch und bewahren Sie sie als
künftige Referenz auf.
Installationsanleitung liegt bei.
Auf dem Typenschild fi nden Sie Seriennummer und Baujahr.
Kullanım Kılavuzu
Hava-Su Hidromodülü + Tank
Panasonic ürünü satın aldığınız için teşekkür ederiz.
Üniteyi çalıştırmadan önce, lütfen bu çalıştırma talimatlarını dikkatlice
okuyunuz ve ileride kullanmak üzere muhafaza ediniz.
Kurulum Kılavuzu Ektedir
Seri numarası ve üretim yılı için, lütfen ürün etiketine bakın.
2-39
40-77
78-115
ACXF55-22291
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Panasonic WH-ADC0309J3E5
Inhaltszusammenfassung für Panasonic WH-ADC0309J3E5
- Seite 1 Numéro de série et année de production veuillez vous référer à la plaque signalétique. Bedienungsanleitung 40-77 Luft/Wasser-Hydromodul + Warmwasserspeicher Wir danken Ihnen für den Kauf dieses Panasonic- Produkts. Bevor Sie das Gerät in Betrieb nehmen, lesen Sie bitte diese Bedienungsanleitung aufmerksam durch und bewahren Sie sie als künftige Referenz auf.
-
Seite 2: Inhaltsverzeichnis
Inhalt Sicherheitshinweise ...........42-54 Für Installateur Tasten und Display der Bedieneinheit .......55-57 5 Installateur-Setup > Systemeinstellung .....62-67 5.1 Anschluss optionale Platine Erste Einstellungen ............57 5.2 Heizkreise u. Fühler Schnellmenü ..............58 5.3 Leistung E-Heizstab Menüs ................58-72 5.4 Frostschutz 5.5 Kapazität Warmw. 5.6 Anschluss Pufferspeicher Für Benutzer 5.7 Gehäuseheizung 1 Funktionseinstellung ..........58-59... -
Seite 3: Systemüberblick
Stellen Sie vor der Verwendung sicher, dass das System von einem Fachinstallateur ordnungsgemäß nach den Anleitungen installiert wurde. Bei der Panasonic Luft-Wasser-Wärmepumpe handelt es sich um ein Split-System, das aus zwei Geräten besteht: einem • Innen- und einem Außengerät. Das Innengerät besteht aus dem Hydromodul und dem 200-Liter-Warmwasserspeicher. -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Um Personen- oder Geräteschäden zu VORSICHT vermeiden, sind die nachfolgend aufgeführten Sicherheitshinweise zu beachten: Die verwendeten Warnhinweise untergliedern sich entsprechend ihrer Wichtigkeit wie folgt: Innen- und Außengerät Dieses Gerät ist nicht für die Verwendung Dieses Gerät kann von Kindern ab 8 durch die allgemeine Öffentlichkeit gedacht. -
Seite 5: Stromversorgung
Nicht den Finger oder andere Es wird dringend empfohlen, in bauseitigen Hausunterverteilungen Objekte in die Luft-zu-Wasser- eine zusätzliche Fehlerstrom- Innen- oder Außeneinheit stecken, Schutzeinrichtung zu installieren, rotierende Teile können zu um Stromschlägen und Bränden Verletzungen führen. vorzubeugen. Fassen Sie bei Gewittern nicht das Vor Arbeiten an der Elektrik ist die Außengerät an, da die Gefahr von Stromzufuhr zu allen Geräten zu... -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Nach einer längeren Nutzung von ACHTUNG Kaminen oder ähnlichem sollte der Raum regelmäßig gelüftet werden. Innen- und Außengerät Nach einer langen Nutzungsdauer ist zu kontrollieren, ob die Um Beschädigungen oder eine Montagehalterung noch einwandfrei Korrosion des Geräts zu vermeiden, ist, damit das Gerät nicht herunterfällt. -
Seite 7: Vorsichtsmaßnahmen Für Die Verwendung Des Kältemittels Vom Typ R32
Vorsichtsmaßnahmen für die VORSICHT Verwendung des Kältemittels vom Typ R32 Dieses Gerät ist mit R32 Die grundlegenden Installationsverfahren sind (schwaches brennbares mit denen bei Modellen mit konventionellen Kältemittel). Kältemitteln (R410A, R22) identisch. gefüllt. Falls das Kältemittel Da der Arbeitsdruck höher als ausläuft und einer externen bei Modellen mit dem Kältemittel Zündquelle ausgesetzt wird,... - Seite 8 Sicherheitshinweise • Betrieb, Wartung, Reparatur und • Die allgemeinen Anforderungen Rückgewinnung des Kältemittels an geschultes und zertifi ziertes sollten von im Umgang mit Personal sind nachfolgend brennbaren Kältemitteln geschultem angegeben: und zertifi ziertem Personal und a) Kenntnisse in puncto entsprechend den Empfehlungen Gesetzgebung, Vorschriften und des Herstellers durchgeführt werden.
- Seite 9 h) Ausdehnung und Kontraktion • Nationale Gasverordnungen, von langen Rohrleitungen in kommunale Regelungen und Kälteanlagen sind bei Auslegung Gesetze sind einzuhalten. und Installation (montiert und Benachrichtigen Sie die zuständigen geschützt) so zu berücksichtigen, Behörden in Übereinstimmung mit dass die Wahrscheinlichkeit allen geltenden Vorschriften.
- Seite 10 Sicherheitshinweise • Die Wartung sollte nur gemäß den • Halten Sie alle Zündquellen und Empfehlungen des Geräteherstellers heiße Metalloberfl ächen fern. durchgeführt werden. Wartungs- 2-3. Prüfung auf Vorhandensein und Reparaturarbeiten, die die von Kältemittel Unterstützung durch andere • Der Bereich muss mit einem Fachkräfte erfordern, dürfen nur unter der Aufsicht der für die entsprechenden Kältemitteldetektor...
- Seite 11 2-5. Keine Zündquellen 2-7. Kontrollen der Kühlanlagen • Personen, die Arbeiten an einem • Wenn elektrische Bauteile Kältesystem durchführen, zu denen ausgetauscht werden, müssen die eine Offenlegung von Rohren gehört, neuen Teile für den betreffenden die brennbare Kältemittel enthalten Zweck geeignet sein und die oder enthalten haben, dürfen keine korrekten technischen Daten Zündquellen verwenden, die zu einer...
- Seite 12 Sicherheitshinweise 2-8. Kontrollen der elektrischen 3. Reparaturen an versiegelten Geräte Bauteilen • Die Reparatur- und • Während der Reparaturen an Wartungsarbeiten an elektrischen versiegelten Bauteilen müssen alle Bauteilen müssen anfängliche elektrischen Zuleitungen von der Sicherheitsprüfungen und Bauteil- Ausrüstung, an der gearbeitet wird, Inspektionsverfahren umfassen.
- Seite 13 4. Reparatur von eigensicheren 7. Die folgenden Bauteilen Lecksuchmethoden gelten als • Legen Sie keine permanenten für alle Kältemittelsysteme induktiven oder kapazitiven geeignet Lasten an der Schaltung an, ohne • Bei der Verwendung von Detektoren sicherzustellen, dass diese nicht mit einer Empfi ndlichkeit von die zulässigen Werte für Spannung 5 Gramm Kältemittel pro Jahr und Stromstärke für die verwendete...
- Seite 14 Sicherheitshinweise • Wird ein Kältemittel-Leck gefunden, • Dieser Vorgang ist unabdingbar, das Lötarbeiten erfordert, muss wenn Lötarbeiten an den das gesamte Kältemittel aus dem Rohrleitungen durchgeführt werden System abgesaugt oder (mithilfe von sollen. Abschaltventilen) in einem Teil des • Es ist zu sicherzustellen, dass sich Systems entfernt vom Leck isoliert das Ventil für die Vakuumpumpe werden.
- Seite 15 • Eine nachfolgende Dichtheitsprüfung • Absauggeräte und -fl aschen muss vor dem Verlassen des erfüllen die entsprechenden Standorts durchgeführt werden. Normen. • Eine elektrostatische Aufl adung kann d) Pumpen Sie nach Möglichkeit das entstehen und einen gefährlichen Kältemittelsystem ab. Zustand beim Laden und Ablassen e) Wenn ein Vakuum nicht möglich des Kältemittels verursachen.
- Seite 16 Sicherheitshinweise 11. Kennzeichnung • Darüber hinaus muss eine Reihe von • Es sind Etiketten anzubringen, geeichten Waagen zur Verfügung die besagen, dass die Ausrüstung stehen und einen einwandfreien außer Betrieb genommen und das Zustand aufweisen. Kältemittel entleert wurde. • Die Schläuche müssen komplett mit •...
-
Seite 17: Tasten Und Display Der Bedieneinheit
Tasten und Display der Bedieneinheit Tasten/Display Schnellmenü-Taste (Weitere Details fi nden Sie in der separaten Schnellmenü-Anleitung.) Zurück-Taste Kehrt zum vorherigen Bildschirm zurück. LCD-Display Hauptmenü-Taste Dient zur Funktionseinstellung. EIN/AUS-Taste Dient zum Ein- bzw. Ausschalten des Geräts. Betriebsanzeige Leuchtet während des Betriebs und blinkt bei einer Störung. - Seite 18 Tasten und Display der Bedieneinheit Display Auswahl der Betriebsart AUTO * • In Abhängigkeit von den eingestellten KÜHLEN * • Der COOL (KÜHLEN)-Betrieb ist Außentemperaturwerten wird entweder ein- oder ausgeschaltet. automatisch der Heiz- oder der • Die Kühlfunktion wird durch das Kühlbetrieb * aktiviert.
-
Seite 19: Erste Einstellungen
Temperatur des jeweiligen Heizkreises Wochentag und Uhrzeit Temperatur des Warmwasserspeichers Außentemperatur Symbole für Temperaturfühler und Temperaturen Vorlauftemperatur Vorlauftemperatur Nur Schwimmbadheizung →Heizkennlinie →Direkt Raumthermostat Raumthermostat Raumtemp.fühler →Extern →Intern Erste Einstellungen Bevor Systemeinstellungen vorgenommen werden können, muss zunächst die Anzeigesprache festgelegt sowie Datum und Uhrzeit eingegeben werden. -
Seite 20: Schnellmenü
Schnellmenü Im Anschluss an die Grundeinstellungen können über das Schnellmenü weitere Einstellungen vorgenommen werden. 1 Drücken Sie , um das Schnellmenü anzuzeigen. Manuelle Warmwasser- Leistungsbetrieb Flüsterbetrieb Man. E-Heizung bereitung Manueller Sperre der Wochentimer Fehler-Reset Abtaubetrieb Bedieneinheit 2 Wählen Sie mit Hilfe von das Menü... -
Seite 21: Urlaubstimer
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display Urlaubstimer Um Energie zu sparen, kann ein Urlaubszeitraum eingestellt werden, um in dieser Zeit entweder das Urlaubsbeginn und -ende. System auszuschalten oder die Datum und Uhrzeit Temperatur abzusenken. AUS oder abgesenkte Temperatur •... -
Seite 22: Systemüberprüfung
Menüs Für Benutzer Menü Standardeinstellung Einstelloptionen / Display 2 Systemüberprüfung Energiemonitor Aktuelle Daten Diagramm mit aktuellen oder aufgezeichneten Daten zu Auswählen und abrufen Energieverbrauch, -erzeugung Aufzeichnung oder COP. Auswählen und abrufen • COP = Leistungszahl. • Zeiträume für die Diagramme mit aufgezeichneten Daten: 1 Tag / 1 Woche / 1 Jahr. •... -
Seite 23: Leuchtdauer
Menü Standardeinstellung Einstelloptionen / Display Leuchtdauer Einstellung der Dauer der Hintergrundbeleuchtung des Displays. 1 Min. Beleuchtungsstärke Einstellung der Helligkeit der Hintergrundbeleuchtung des Displays. Zeitformat Festlegen des Formats der Uhrzeitanzeige. 24 h Datum und Uhrzeit Einstellung des aktuellen Datums und der aktuellen Uhrzeit. -
Seite 24: Für Installateur
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display 5 Installateur-Setup Systemeinstellung Anschluss optionale Platine Anschluss einer optionalen Nein Zusatzplatine. • Wenn die optionale Zusatzplatine angeschlossen ist, verfügt das System über folgende zusätzliche Funktionen: Steuerung und Temperaturregelung eines angeschlossenen Pufferspeichers. Steuerung und Regelung von 2 Heizkreisen (einschließlich Schwimmbadheizung). Einbindung einer Solarstation, angeschlossen an Warmwasser- oder Pufferspeicher. -
Seite 25: Anschluss Pufferspeicher
Menü Standardeinstellung Einstelloptionen / Display Anschluss Pufferspeicher Einstellung, ob ein Nein Pufferspeicher angeschlossen ist. Falls JA, Einstellung der Temperaturdifferenz. • Um diese Funktion zu ermöglichen, muss die optionale Zusatzplatine Temperaturdifferenz eingebaut und aktiviert sein. 5 °C T für den • Wenn „Anschluss optionale Pufferspeicher Platine“... - Seite 26 Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Ja Auto Zum Auswählen einer bivalenten Verbindung, damit eine zusätzliche Außentemperatur, Wärmequelle, z. B. ein ab der die bivalente -5 °C Heizkessel den Puffertank Heizquelle und den Warmasserspeicher eingeschaltet wird. aufheizen kann, wenn die Wärmepumpenkapazität bei Ja Nach Auswahl der Außentemperatur niedrigen Außentemperaturen...
-
Seite 27: Ext. Ein/Aus-Schalter
Menü Standardeinstellung Einstelloptionen / Display Ausschaltverzögerung der bivalenten 0:30 Heizquelle (in Stunden und Minuten). Schaltverhalten Parallel erweitert Warmw. Ja • Der Warmwasserspeicher wird erst nach Auswahl von „Ja“ aktiviert. Einschaltverzögerung der bivalenten 0:30 Heizquelle (in Stunden und Minuten). Das Schaltverhalten mit Ja SG ready SG-Bereit-Eingang für Bivalenzanlagen folgt den... -
Seite 28: Störmeldeausgang
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Ja Nach Auswahl des Warmwasserspeichers T-Einschalttemperatur Einstellung 5 °C der Ausschalt- Temperaturdifferenz Ja Nach Auswahl des Warmwasserspeichers T-Einschalttemperatur T-Ausschalttemperatur 5 °C Frostschutztemperatur Ja Nach Auswahl des Warmwasserspeichers T-Einschalttemperatur T-Ausschalttemperatur Nach Einstellung der Frostschutztemperatur Temperatur- 80 °C Obergrenze... -
Seite 29: Heizen/Kühlen-Sch
Menü Standardeinstellung Einstelloptionen / Display Heizen/Kühlen-Sch. 5.17 Nein Man. E-Heizung 5.18 Zum Einschalten des Not-Heizbetriebs per Hand (standardmäßig) oder per Man. Automatik. Man.Abtauen 5.19 Wenn die automatische Auswahl eingestellt ist, startet das Außengerät den Man. Abtaubetrieb bei niedriger Außentemperatur und langen Heizzeiten läuft. - Seite 30 Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Wassertemp.-Sollwert Heizen Heizkurve Eingabe von 4 X-Achse: Temperaturwerten. -5 °C, 15 °C (2 auf der Y-Achse: horizontalen X-Achse, 55 °C, 35 °C 2 auf der vertikalen Y-Achse). • Temperaturbereich für die X-Achse: -20 °C bis 15 °C, Y-Achse: siehe unten. •...
- Seite 31 Menü Standardeinstellung Einstelloptionen / Display E-Heizstab EIN/AUS Verzögerung zum Einschalten des E-Heizstabs Verzögerung zum 0:30 Min Einschalten des E-Heizstabs E-Heizstab EIN/AUS Vorlauftemperatur, ab der der E-Heizstab zugeschaltet werden darf Einstellung der Vorlauftemperatur -4 °C zum Einschalten ab der eingestellten Wassertemperatur. E-Heizstab EIN/AUS Vorlauftemperatur, ab der der E-Heizstab ausgeschaltet werden darf Einstellung der...
- Seite 32 Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Wassertemp.-Sollwert Kühlen Festwert Fest vorgegebene 10 °C Vorlauftemperatur • Wenn ein Zweizonen-System ausgewählt ist, muss der Temperatursollwert für die Zone 2 eingegeben werden. • „Zone1“ und „Zone2“ werden nicht auf dem Display angezeigt, wenn das System nur über einen Heizkreis verfügt.
-
Seite 33: Installateur-Setup Service-Einstellungen
Menü Standardeinstellung Einstelloptionen / Display Warmwasser-Ladedauer (max.) Maximale Dauer des Warmwasserintervalls 1:00 (in Stunden und Minuten) WW-Einschalt-Temp.differenz Temperaturdifferenz zum erneuten -8 °C Laden des Warmwasserspeichers Entkeimung Die Entkeimung kann für 1 oder mehrere Wochentage Montag eingestellt werden. So / Mo / Di / Mi / Do / Fr / Sa Entkeimung: Uhrzeit Uhrzeit zum Starten... -
Seite 34: Abpumpen
Menüs Für Installateur Menü Standardeinstellung Einstelloptionen / Display Abpumpen Abpumpbetrieb Einschalten des Abpumpbetriebs. Estrichtr. Einstellung und Einschalten der Einstellungen zum Trocknen Estrichtrocknungsfunktion. von Estrich und Wänden während der Bauphase. EIN / Bearbeiten Dieses Funktion sollte nur während der Bauphase Bearbeiten verwendet und auch für keine anderen Zwecke eingesetzt Eingabe der Schritte... -
Seite 35: Reinigungsanweisungen
Reinigungsanweisungen Um eine optimale Leistung des Systems zu gewährleisten, muss es in regelmäßigen Abständen gereinigt werden. Wenden Sie sich diesbezüglich an Ihren Fachinstallateur. • Unterbrechen Sie vor dem Reinigen die Stromzufuhr. • Verwenden Sie kein Benzin, Verdünner oder Scheuerpulver. • Verwenden Sie nur Seife oder neutrale Haushaltsreiniger ( pH-Wert 7). •... -
Seite 36: Störungssuche
Störungssuche Die nachfolgend aufgeführten Symptome sind kein Anzeichen für eine Fehlfunktion. Symptom Ursache Wasserströmungsgeräusche während • Durch das Gerät strömt Kältemittel. des Betriebs. Nach dem Neustart verzögert sich der • Bei der Verzögerung handelt es sich um einen Schutzmechanismus für den Verdichter. -
Seite 37: Fehlererläuterung
Nachfolgend fi nden Sie die Liste der Störungscodes, die möglicherweise auf dem Display angezeigt werden, wenn es Probleme mit der Systemeinstellung oder dem Betrieb gibt. Wenn auf dem Display ein Störungscode wie im Beispiel auf der linken Seite angezeigt wird, wenden Sie sich an die in der Bedieneinheit angegebene Rufnummer oder einen autorisierten Installateur in Ihrer Nähe. -
Seite 38: Informationen
• Die Verwendung unterliegt den „Servicebedingungen“ und dem „Umgang mit personenbezogenen Daten“ der Smart-App von Panasonic. • Trennen Sie bei längerer Nichtverwendung der Smart App von Panasonic den Netzwerkadapter vom Gerät. Benutzerinformation zur Sammlung und Entsorgung von veralteten Geräten Diese Symbole auf den Produkten, Verpackungen und/oder Begleitdokumenten bedeuten, dass benutzte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden sollen. - Seite 39 Dieses Symbol weist darauf Dieses Symbol weist darauf hin, hin, dass dieses Gerät ein dass die Bedienungsanleitung brennbares Kältemittel sorgfältig gelesen werden verwendet. Falls das sollte. Kältemittel ausläuft und in Berührung mit einer VORSICHT externen Zündquelle kommt, besteht die Möglichkeit einer Entzündung.
- Seite 40 UK/Ireland +44 (0) 1344 853 393 Germany 0800 - 2002223 Authorised representative in EU Panasonic Testing Centre Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Panasonic Corporation AEEE Compliance with Turkey Regulations Website: http://www.panasonic.com AEEE Yönetmeliğine Uygundur BU ÜRÜNÜN KULLANIM ÖMRÜ 10 YILDIR ©...
