3
VERKABELUNG UND ANSCHLÜSSE

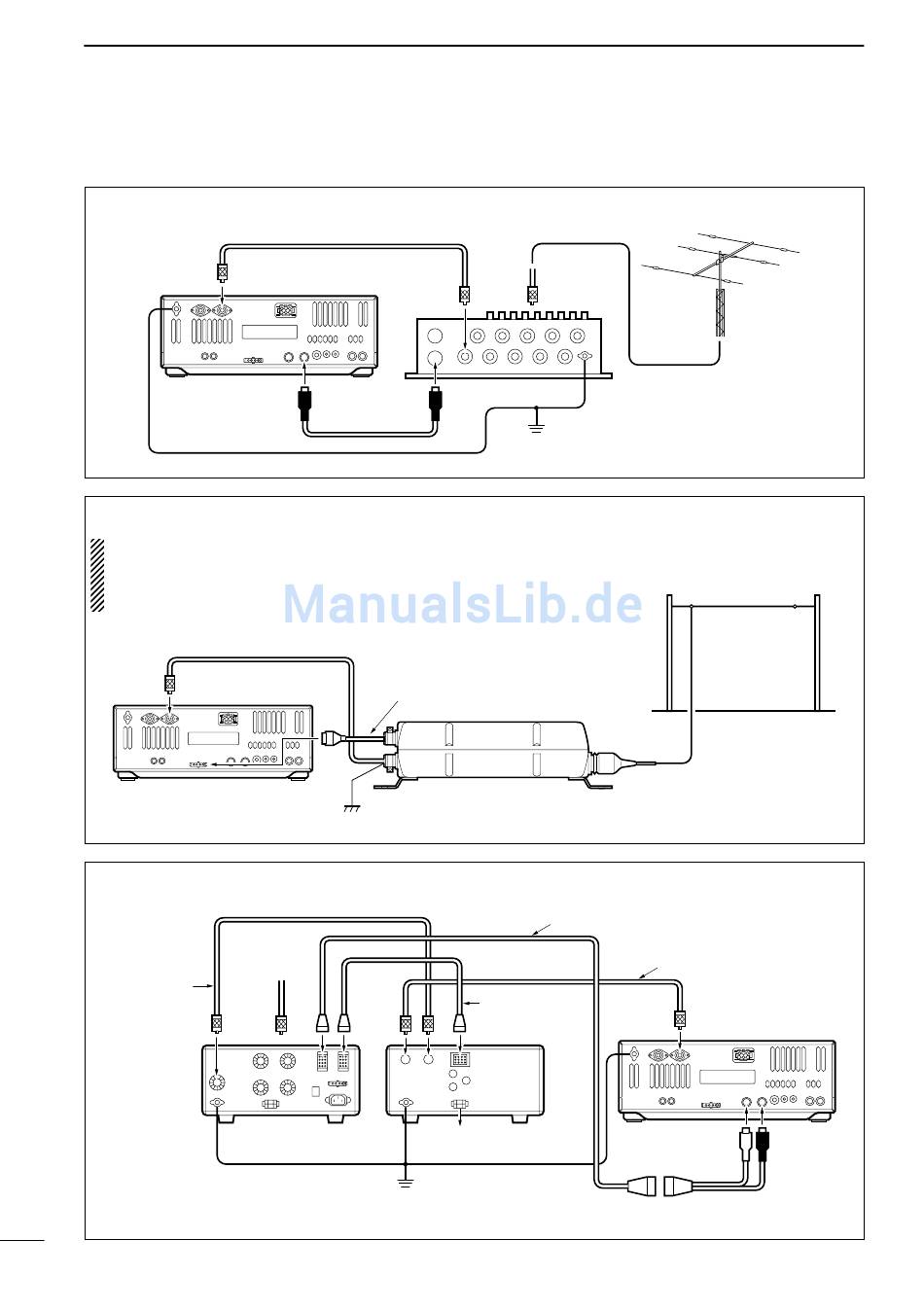

I Anschlüsse für externen Antennenumschalter oder -tuner
EX-627 ANSCHLIESSEN
AH-4 oder AH-3 ANSCHLIESSEN
• AH-4 und AH-3 müssen über die [ANT1]-Buchse angeschlossen werden.
• Obwohl die [ANT1]-Buchse für die KW-Bänder und das 6-m-Band verwendet wird,
kann der AH-3 nur auf den KW-Bändern genutzt werden. Verwenden Sie eine
Antennenweiche, wenn der AH-3 verwendet wird und auf 6 m gearbeitet werden
soll.
Koaxialkabel (vom AH-4 oder AH-3)
ANT1
Transceiver
IC-AT500 ÜBER DIE IC-2KL ANSCHLIESSEN
Koaxialkabel
(im Lieferumfang
des IC-AT500)
20
Koaxialkabel
(im Lieferumfang des EX-627)
ANT1
ACC-Kabel
ACC(2)
(im Lieferumfang
des EX-627)
Steuerungskabel
Erde
zur
Antenne
GND
IC-AT500
Erde
EX-627
Erde
AH-4 oder AH-3
ACC-Kabel
(im Lieferumfang der IC-2KL)
ACC-Kabel
(im Lieferumfang
des IC-AT500)
ANT
IC-2KL
zum IC-2KLPS
Langdraht oder optionale AH-2b
Koaxialkabel
(im Lieferumfang der IC-2KL)
ANT1
Transceiver
ACC(1)
ACC(2)
OPC-118
(optional)
