GERÄTEBESCHREIBUNG

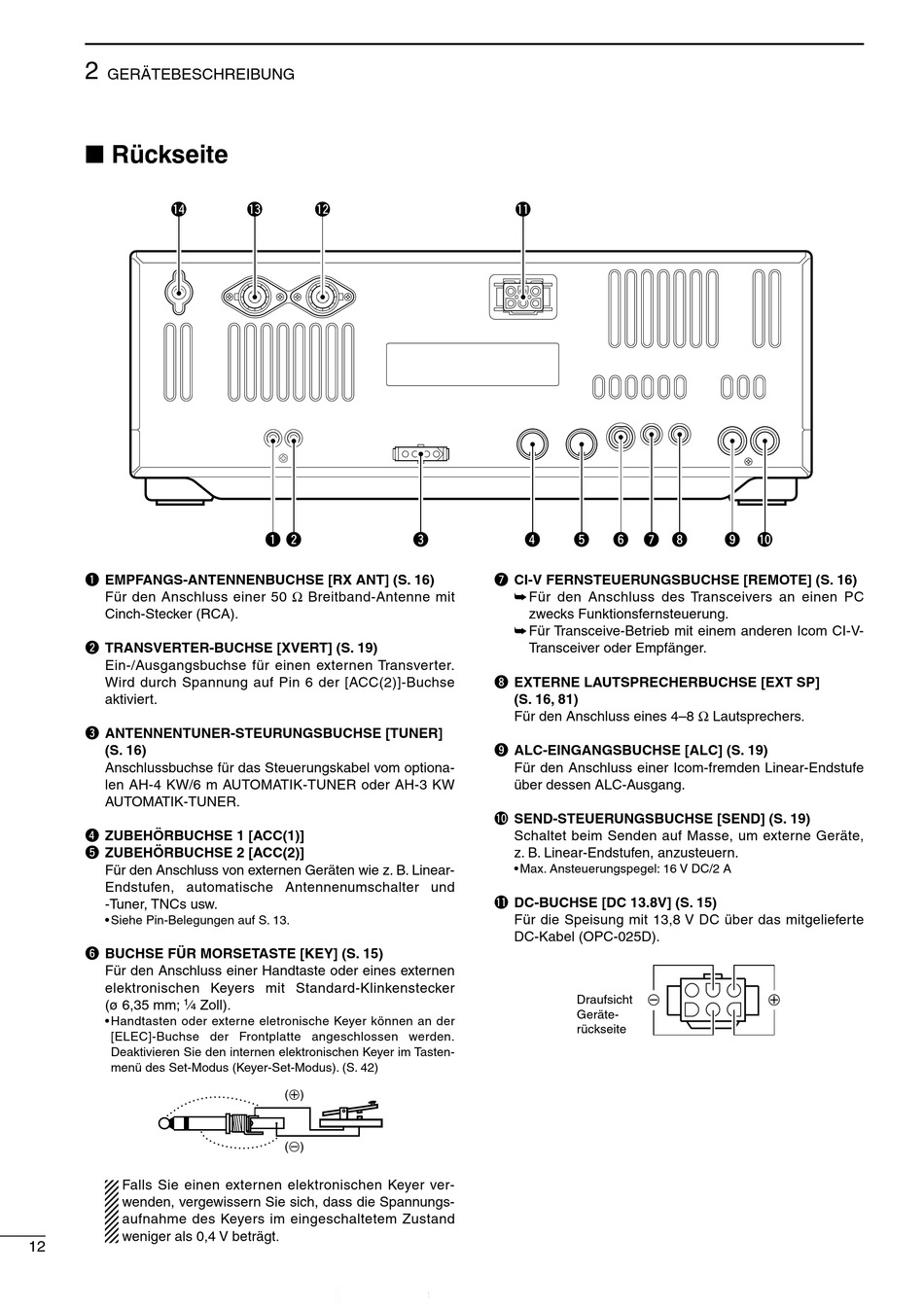

I Rückseite
!4
q EMPFANGS-ANTENNENBUCHSE [RX ANT] (S. 16)
Für den Anschluss einer 50 Ω Breitband-Antenne mit
Cinch-Stecker (RCA).
w TRANSVERTER-BUCHSE [XVERT] (S. 19)
Ein-/Ausgangsbuchse für einen externen Transverter.
Wird durch Spannung auf Pin 6 der [ACC(2)]-Buchse
aktiviert.
e ANTENNENTUNER-STEURUNGSBUCHSE [TUNER]
(S. 16)
Anschlussbuchse für das Steuerungskabel vom optiona-
len AH-4 KW/6 m AUTOMATIK-TUNER oder AH-3 KW
AUTOMATIK-TUNER.
r ZUBEHÖRBUCHSE 1 [ACC(1)]
t ZUBEHÖRBUCHSE 2 [ACC(2)]
Für den Anschluss von externen Geräten wie z. B. Linear-
Endstufen, automatische Antennenumschalter und
-Tuner, TNCs usw.
• Siehe Pin-Belegungen auf S. 13.
y BUCHSE FÜR MORSETASTE [KEY] (S. 15)
Für den Anschluss einer Handtaste oder eines externen
elektronischen Keyers mit Standard-Klinkenstecker
1
(ø 6,35 mm;
⁄
Zoll).
4
• Handtasten oder externe eletronische Keyer können an der
[ELEC]-Buchse der Frontplatte angeschlossen werden.
Deaktivieren Sie den internen elektronischen Keyer im Tasten-
menü des Set-Modus (Keyer-Set-Modus). (S. 42)
Falls Sie einen externen elektronischen Keyer ver-
wenden, vergewissern Sie sich, dass die Spannungs-
aufnahme des Keyers im eingeschaltetem Zustand
weniger als 0,4 V beträgt.
12
!3
!2
q w
e
(+)
(_)
!1
r
t
y u i
u CI-V FERNSTEUERUNGSBUCHSE [REMOTE] (S. 16)
➥ Für den Anschluss des Transceivers an einen PC
zwecks Funktionsfernsteuerung.
➥ Für Transceive-Betrieb mit einem anderen Icom CI-V-
Transceiver oder Empfänger.
i EXTERNE LAUTSPRECHERBUCHSE [EXT SP]
(S. 16, 81)
Für den Anschluss eines 4–8 Ω Lautsprechers.
o ALC-EINGANGSBUCHSE [ALC] (S. 19)
Für den Anschluss einer Icom-fremden Linear-Endstufe
über dessen ALC-Ausgang.
!0 SEND-STEUERUNGSBUCHSE [SEND] (S. 19)
Schaltet beim Senden auf Masse, um externe Geräte,
z. B. Linear-Endstufen, anzusteuern.
• Max. Ansteuerungspegel: 16 V DC/2 A
!1 DC-BUCHSE [DC 13.8V] (S. 15)
Für die Speisung mit 13,8 V DC über das mitgelieferte
DC-Kabel (OPC-025D).
_
Draufsicht
Geräte-
rückseite
o
!0
+
