Technische Daten - Icom IP501M Bedienungsanleitung

6
ZUR INFORMATION

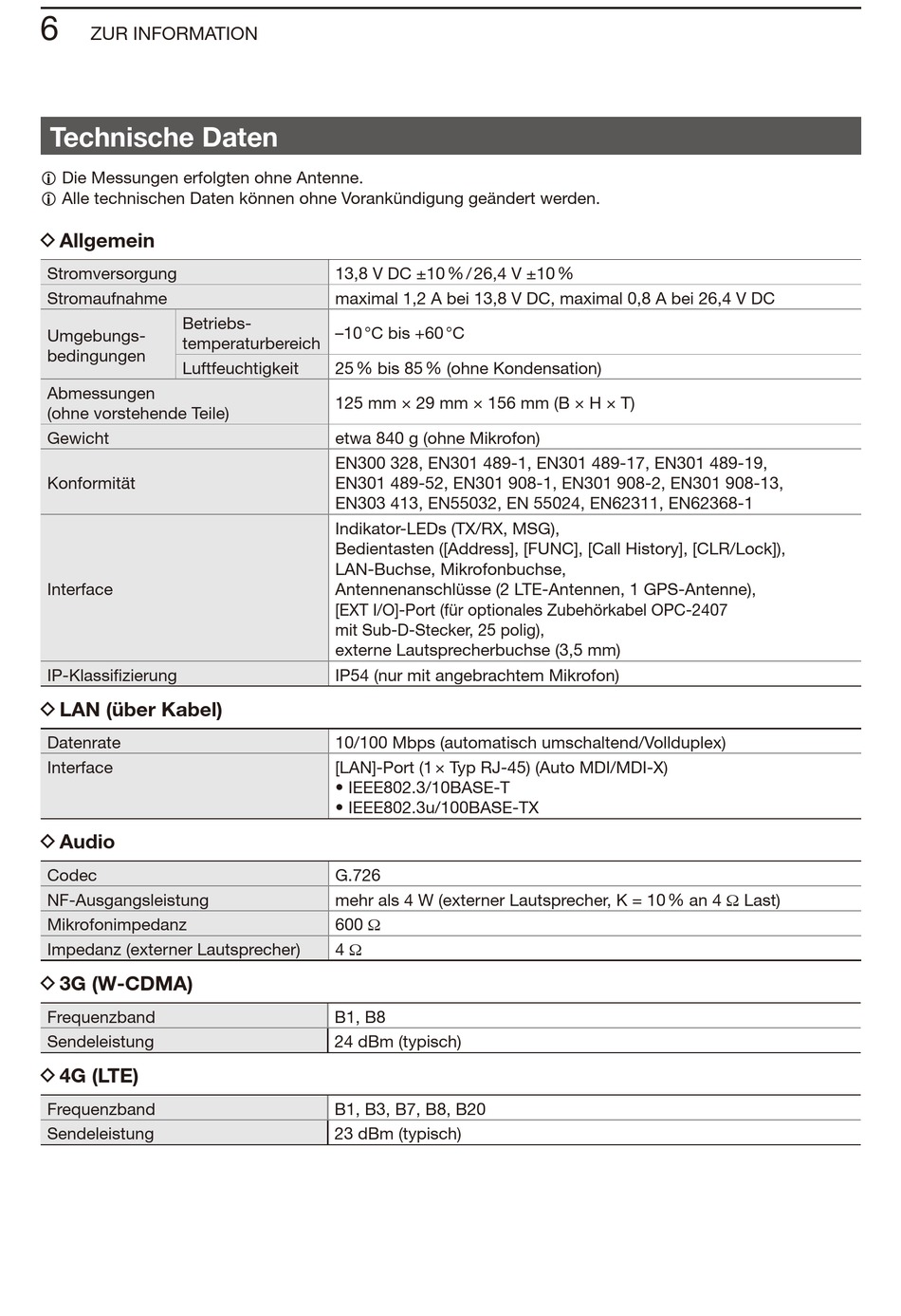

Technische Daten

L Die Messungen erfolgten ohne Antenne.
L Alle technischen Daten können ohne Vorankündigung geändert werden.
D Allgemein
Stromversorgung
Stromaufnahme
Betriebs-
Umgebungs-
temperaturbereich
bedingungen
Luftfeuchtigkeit
Abmessungen
(ohne vorstehende Teile)
Gewicht
Konformität
Interface
IP-Klassifizierung
D LAN (über kabel)
Datenrate
Interface
D Audio
Codec
NF-Ausgangsleistung
Mikrofonimpedanz
Impedanz (externer Lautsprecher)
D 3G (W-CDMA)
Frequenzband
Sendeleistung
D 4G (LTE)
Frequenzband
Sendeleistung
13,8 V DC ±10 % / 26,4 V ±10 %
maximal 1,2 A bei 13,8 V DC, maximal 0,8 A bei 26,4 V DC
–10 °C bis +60 °C
25 % bis 85 % (ohne Kondensation)
125 mm × 29 mm × 156 mm (B × H × T)
etwa 840 g (ohne Mikrofon)
EN300 328, EN301 489-1, EN301 489-17, EN301 489-19,
EN301 489-52, EN301 908-1, EN301 908-2, EN301 908-13,
EN303 413, EN55032, EN 55024, EN62311, EN62368-1
Indikator-LEDs (TX/RX, MSG),
Bedientasten ([Address], [FUNC], [Call History], [CLR/Lock]),
LAN-Buchse, Mikrofonbuchse,
Antennenanschlüsse (2 LTE-Antennen, 1 GPS-Antenne),
[EXT I/O]-Port (für optionales Zubehörkabel OPC-2407
mit Sub-D-Stecker, 25 polig),
externe Lautsprecherbuchse (3,5 mm)
IP54 (nur mit angebrachtem Mikrofon)
10/100 Mbps (automatisch umschaltend/Vollduplex)
[LAN]-Port (1 × Typ RJ-45) (Auto MDI/MDI-X)
• IEEE802.3/10BASE-T
• IEEE802.3u/100BASE-TX
G.726
mehr als 4 W (externer Lautsprecher, K = 10 % an 4 Ω Last)
600 Ω
4 Ω
B1, B8
24 dBm (typisch)
B1, B3, B7, B8, B20
23 dBm (typisch)
