HARDWARE
Die beste Bildqualität wird mit dem RGB-Signal erreicht. Bei TV-Geräten und
Monitoren mit SCART-Anschluss wird dies durch die Verwendung eines SCART-
Kabels erreicht.

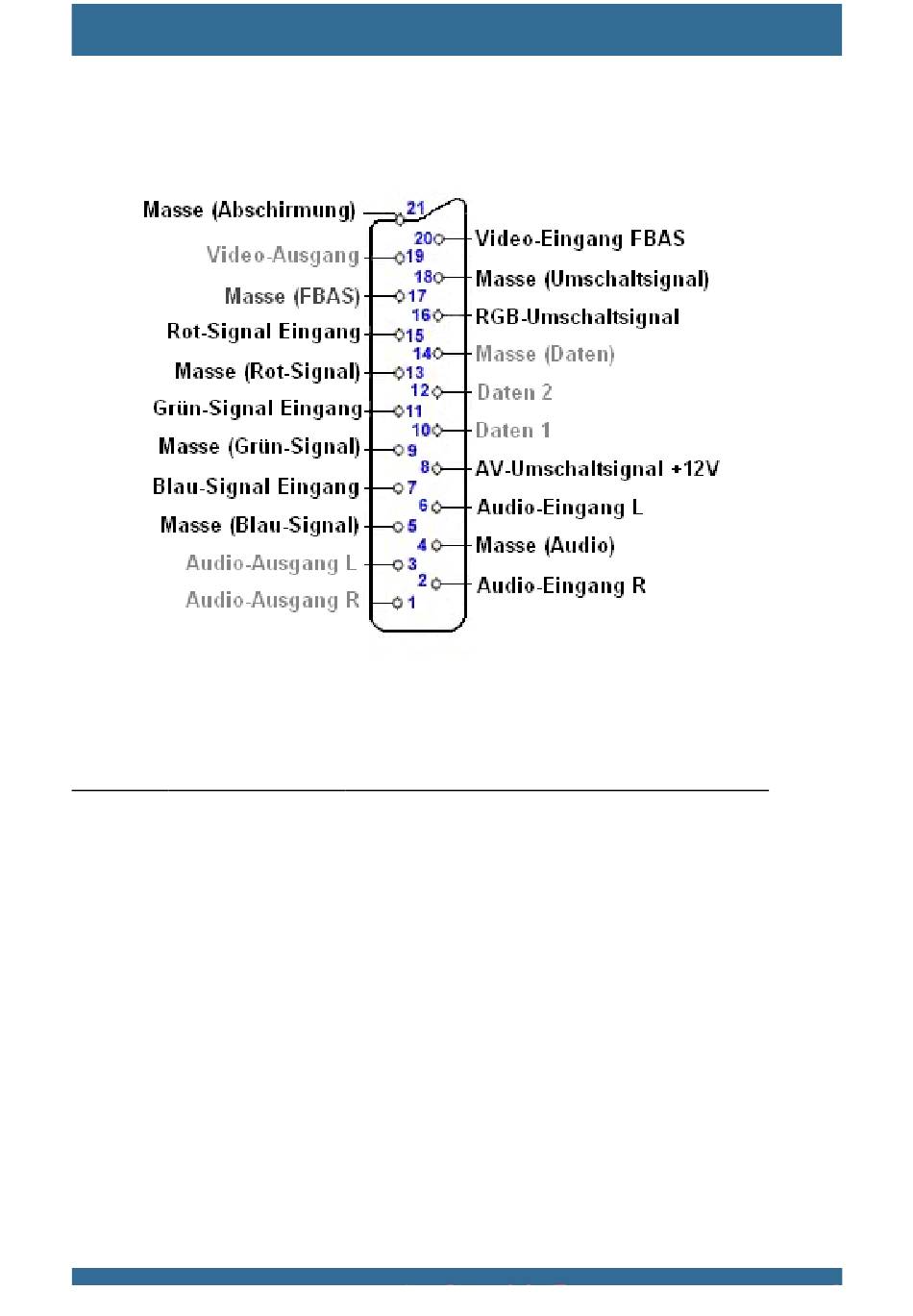

Bild 11: Anschlussbelegung SCART-Stecker
Es sind folgende Kabelverbindungen erforderlich:
TV-RGB SCART-Stecker
2A
4
3A
2, 6
8A
16
9A
18
10A
20
13A
8
3B
21
4B
7
5B
5
6B
11
7B
9
8B
15
9B
13
11B
17
Funktion
Masse (Audio)
Audiosignal R / L
RGB-Umschaltsignal
Masse (für RGB-Umschaltsignal)
FBAS-Videoeingang und Synchronsignal
AV-Umschaltung +12V
Masse (Abschirmung)
Bildsignal blau
Masse (für Blausignal)
Bildsignal grün
Masse (für Grünsignal)
Bildsignal rot
Masse (für Rotsignal)
Masse (für FBAS-Signal)
2
83
