HARDWARE
Signalbeschreibung der Diodenbuchse TAPE:
Signalname Signalbedeutung
00
Bezugspotential Masse
WRITE
Schreibsignal bzw.
SOUND-L
Tonsignal 1 vom Computer
SOUND-R
Tonsignal 2 vom Computer
TAPE ON
Einschaltsignal für Kasset-
tenrecorder
READ
Lesesignal vom Kassetten-
recorder
Bitte beachten Sie bei Anschluss von Stereo-Kassettenrecordern, dass das Ein-
schaltsignal TAPE ON auf dem Anschluss 5 herausgeführt ist!

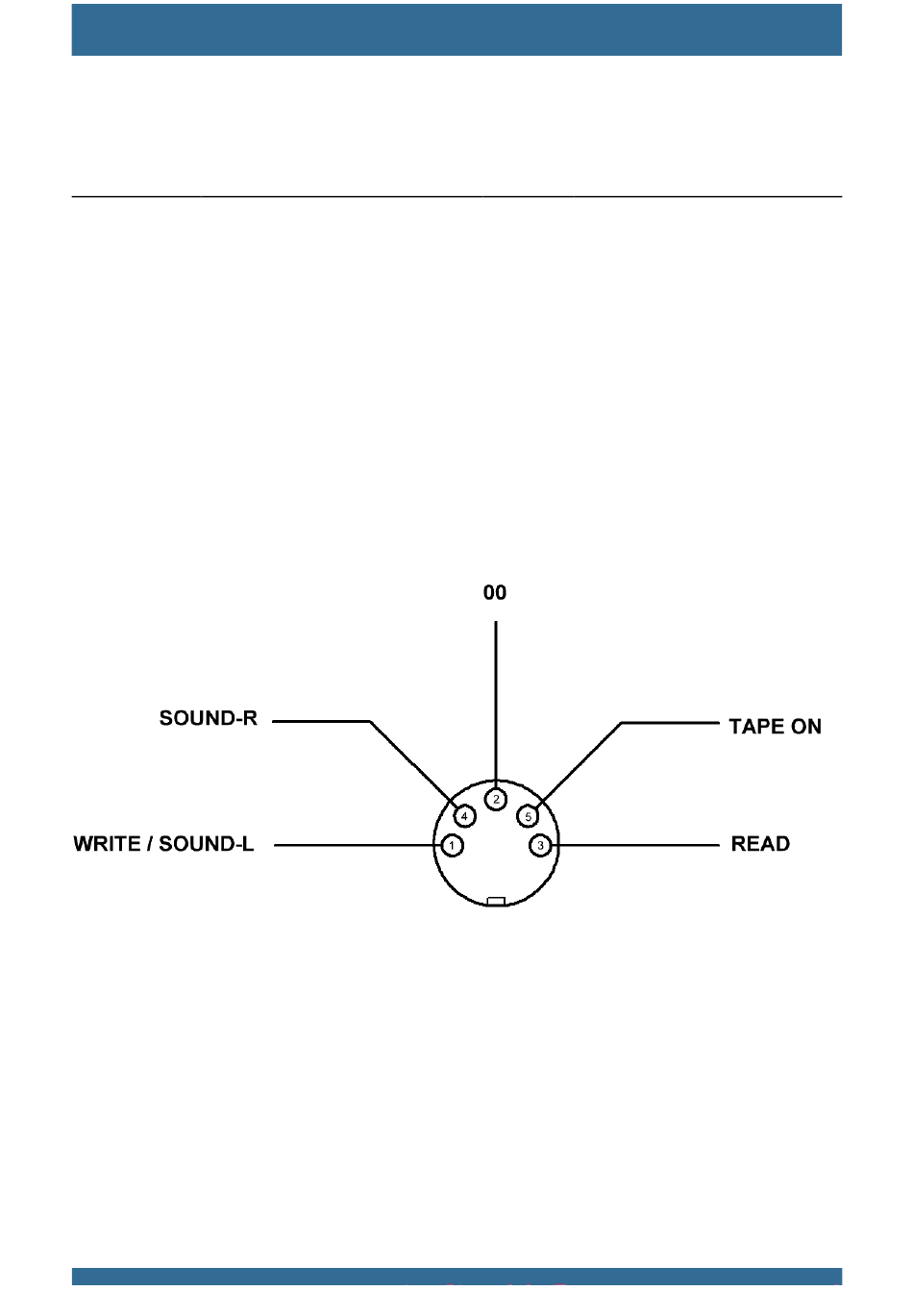

Bild 6: Anschlussbelegung der Diodenbuchse TAPE
Anschlu
Sonstige Bedingungen
ss
2
1
0,2V Uss an 100kOhm
0,4V Uss unbelastet
4
wie Tonsignal 1
5
Ausgang, TTL-Pegel
schaltet bei Ein- und Aus-
gabeoperationen auf high
3
Eingang
2
