HARDWARE
2.2.4.
Steckverbinder EXPANSION-INTERFACE

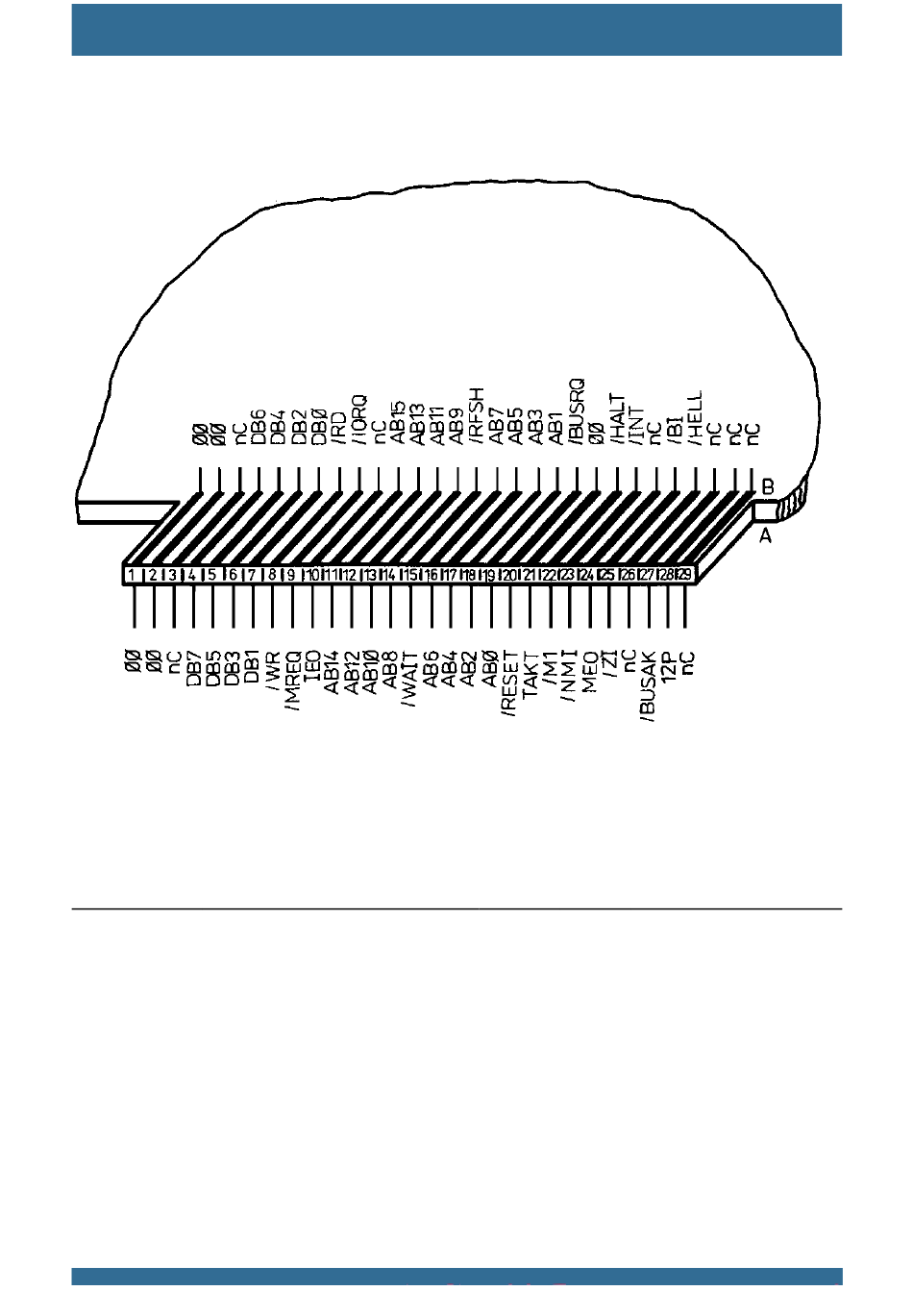

Bild 9: Anschlussbelegung EXPANSION-INTERFACE
Dieser Steckverbinder ist zum Anschluss von Erweiterungsaufsätzen vorgese-
hen. Im Folgenden finden Sie eine Signalbeschreibung des Steckverbinders.
Signalname Signalbedeutung
00
Masse, Bezugspotential
12P
Spannung 12 V positiv
DB0. . .DB7 Datenbus
78
Aktiv-
Ltg.-
Sonstige
Pegel
Anz.
Bedingungen
-
5
-
1
mit max. 20mA belast-
bar
High
8
bidirektional*, ange-
schlossene Sender
müssen 3-state-
Ausgänge besitzen.
2
