Bediening van het systeem

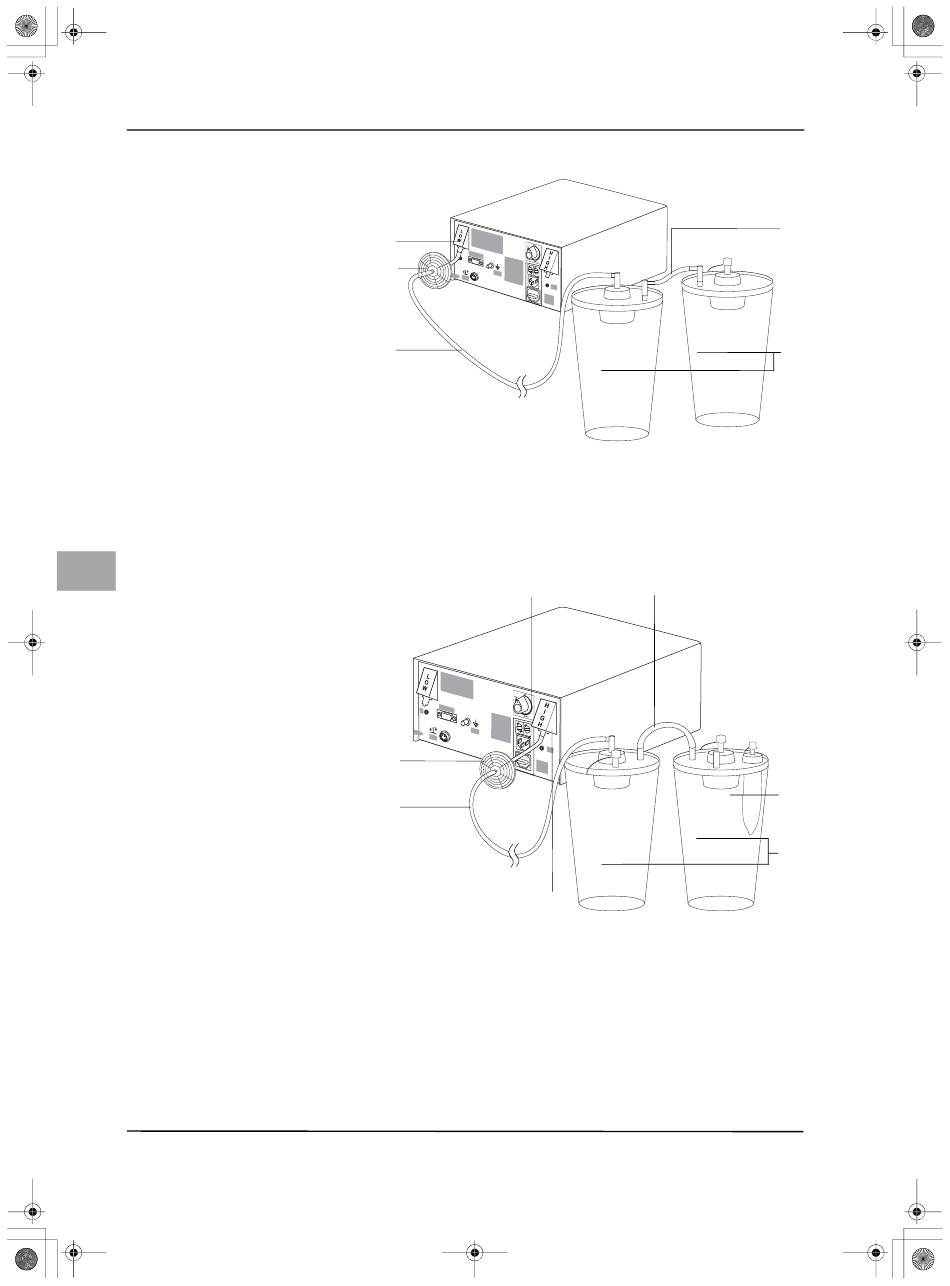

Afb. 5-5 Slang voor laag vacuüm
Aansluiting voor laag vacuüm (wit)
(1)
Hygiënefilter
(2)
Vacuümslang
(3)
Reservoirs
(4)
Verbindingsslang
(5)
nl
Afb. 5-6 Slang voor hoog vacuüm
Hygiënefilter
(6)
Vacuümslang (groene stekker)
(7)
Aansluiting voor hoog vacuüm
(8)
(groen)
(9) Reservoirs
Weefselopvang
(10)
(11) Insteldraaiknop
Verbindingsslang
(12)
22
Aqu ilex
TM Fluid
Ser. Nr. WOM Con trol
100- Syst em
(1) 240 V
YYY / 50-6 0 Hz /
Y-MM
Manu W.O.M factur
10587 . WORL er
( Berlin D OF MEDIC
96337 +49 (0) 30 399 • Salzuf er 8 INE AG
GERM Ludwi ANY gsstad 81-55 • GERM 0 ANY
• ( +49 t • Alte Postst
(0) 9263 raße 11
877-0
(2)
(3)
• Aansluiting voor hoog vacuüm (groen)
· Sluit de vacuümslang met de groene stekker aan op de aansluiting voor
hoog vacuüm (groen) (8) in Afb. 5-6. Hier kan het vacuüm met behulp van de
insteldraaiknop worden ingesteld op maximaal 500 mmHg.
· Gebruik de verbindingsslang ((12) Afb. 5-6), als twee reservoirs achter el-
kaar op dezelfde vacuümaansluiting worden aangesloten.
