Collegare il connettore Luer-Lock blu (9) al rubinetto d'intercettazione del
flusso in ingresso dell'isteroscopio. Aprire il rubinetto d'intercettazione.
3. Da eseguirsi da parte di personale non sterile

Controllare che il sistema sia acceso.

Collegare le fascette di serraggio (3) ai tubi per flusso in ingresso sotto i rac-
cordi conici delle sacche per liquido (1).

Posizionare il set di tubi per flusso in ingresso nel supporto del tubo corri-
spondente.
L'inserimento del tubo della ruota è rappresentato in Fig. 5-12.

Spingere delicatamente la camera a pressione (7) nell'alloggiamento infe-
riore del supporto del tubo per flusso in ingresso (12), fino ad avvertire una
certa resistenza. Allineare la camera a pressione e il supporto del tubo per
flusso in ingresso alla direzione delle frecce (vedere Fig. 5-12).

Durante l'inserimento del tubo della ruota fare attenzione a non danneggia-
re la membrana della camera a pressione. La camera a pressione (7) deve es-
sere inserita esclusivamente in stato depressurizzato.

Avvolgere il tubo della ruota (6)intorno alla ruota (11).

Quando si collega il tubo alle sacche contenenti il liquido d'irrigazione oppu-
re lo si rimuove dalle sacche, afferrare sempre i raccordi conici in corrispon-
denza dell'impugnatura appositamente prevista. I raccordi conici devono
essere inseriti nelle sacche del liquido in condizioni sterili. Il chirurgo deve
avere scelto un liquido idoneo per l'intervento pianificato.
(5)
(12)
(8)
5.10

Preselezione della pressione intrauterina nominale

L'impostazione della pressione intrauterina nominale può essere adattata quan-
do il sistema è in funzione. A tal fine, utilizzare i tasti º e » (Fig. 5-1, Lato anteriore
della pompa). L'impostazione della pressione può essere selezionata tra 40 e 150
mmHg in intervalli di 5 mmHg. La pressione intrauterina reale è visualizzata
sull'indicatore della pressione intrauterina reale (2).
Se durante lo scroll con il tasto º (vedere Fig. 5-1, Lato anteriore della pompa) si
raggiunge la soglia di sicurezza di 100 mmHg, entra in funzione un segnale acu-
stico. Per impostare un valore superiore, fino a un massimo di 150 mmHg, rila-
sciare il tasto º per circa un secondo e poi proseguire lo scroll.
ATTENZIONE!
Se durante l'intervento la pressione attuale non reagisce a un aumento del valo-
re del flusso, è possibile che si sia verificata una perforazione della cavità uterina.
Rischio di intravasazione. Controllare se la cavità uterina ha riportato delle pos-
sibili lesioni.
(6)
(7)
Funzionamento del sistema
Inserire il set di tubi
Collegamento delle sacche di liquido

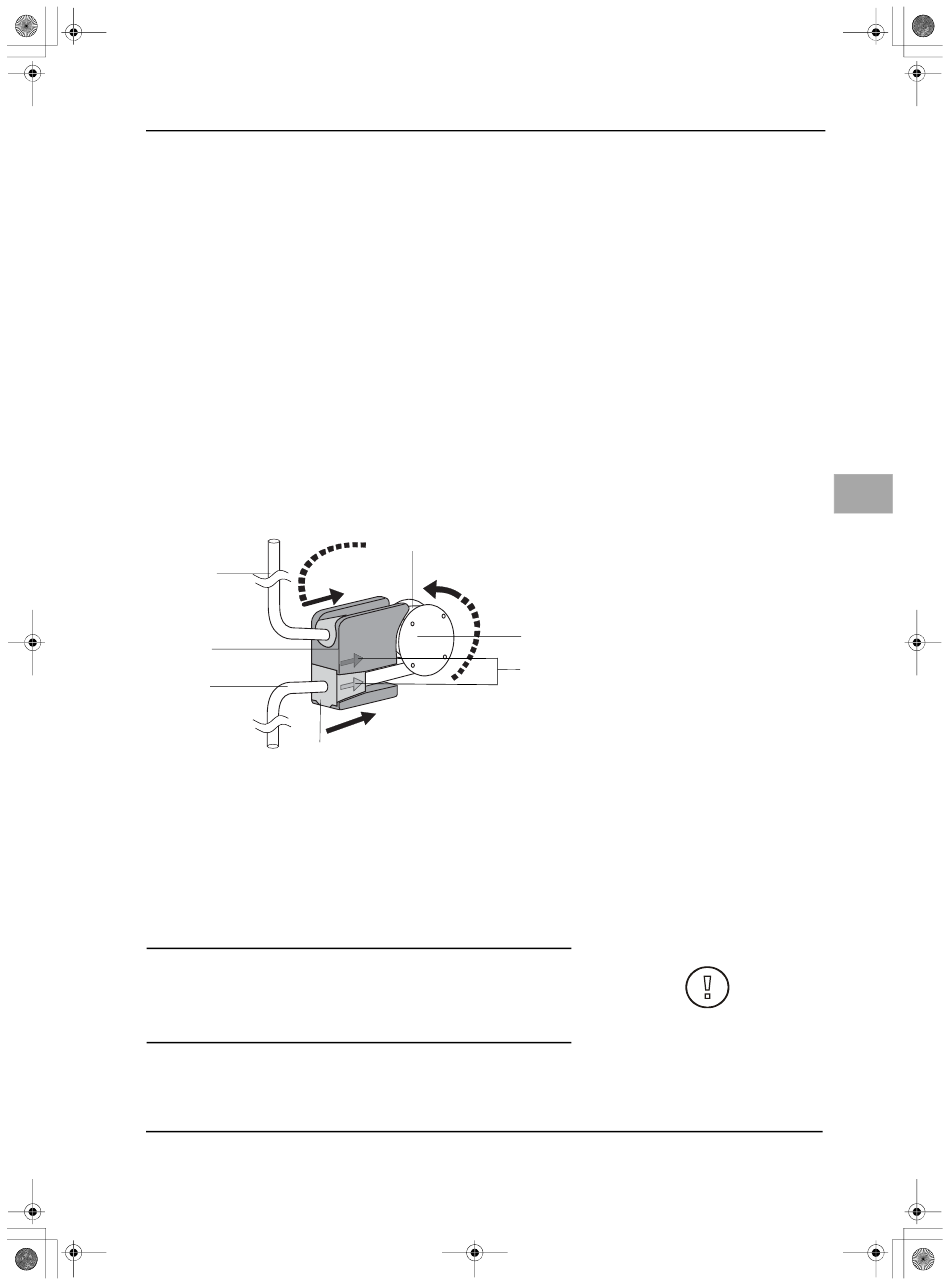

Fig. 5-12 Applicazione del tubo della
ruota
Tubo per flusso in ingresso
(5)
Tubo della ruota
(6)
Camera a pressione
(7)
(11)
Tubo per isteroscopio
(8)
Ruota
(11)
(13)
Supporto per tubo per flusso in
(12)
ingresso
Freccia di direzione
(13)
Impostazione della pressione intrauterina
nominale
Soglia di sicurezza
