Funzionamento del sistema

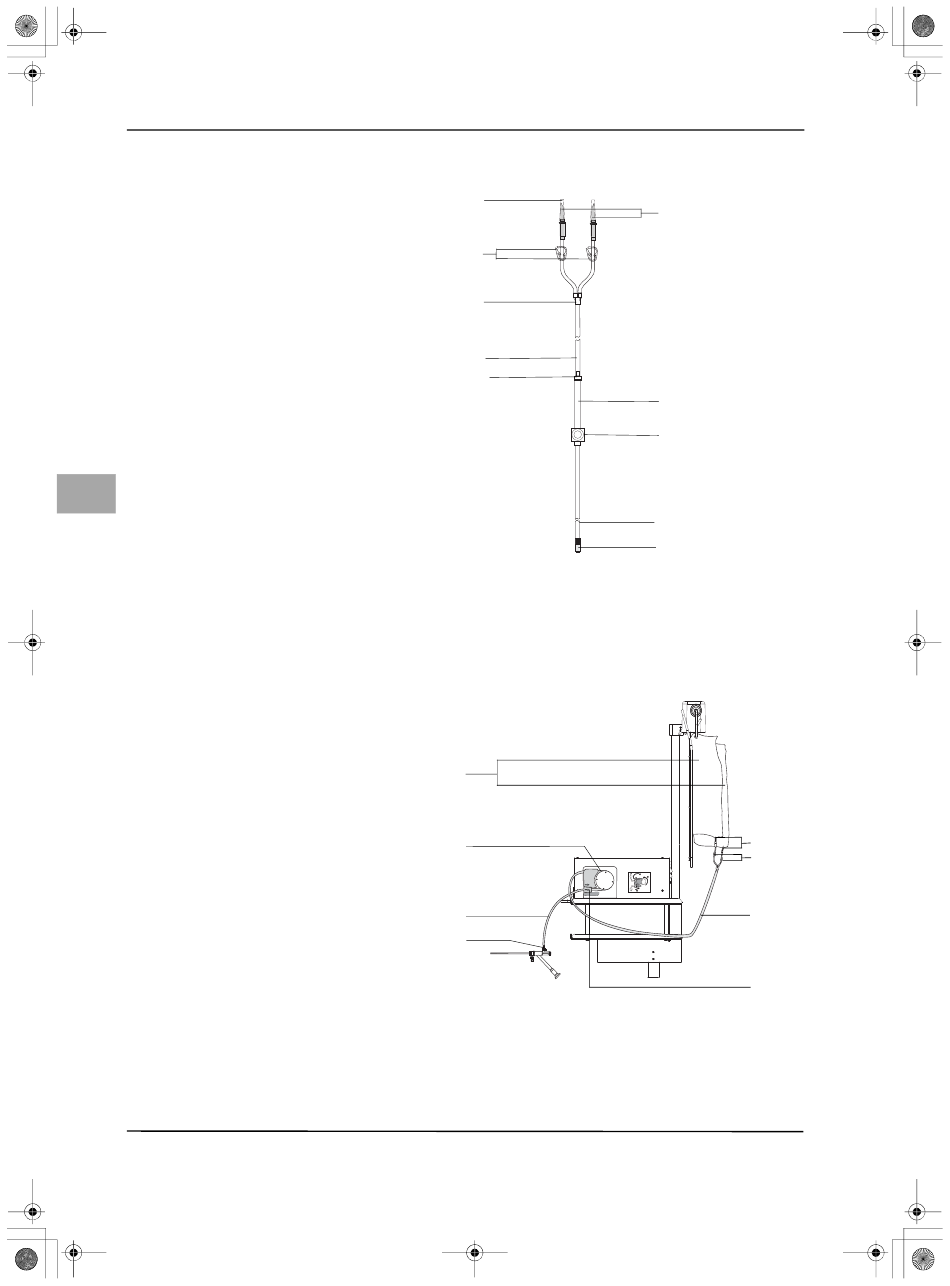

Fig. 5-10 Componenti del set di tubi
Tappi di protezione
(1)
(2) Raccordi conici per sacche di liquido
(3) Fascette di serraggio dei tubi
(4) Raccordo a Y
(5) Sezione flusso in ingresso
(6) Sezione ruota
(7) Camera a pressione con membrana e
trasponditore RFID
(8) Sezione isteroscopio
(9) Raccordo Luer-Lock (blu)
(10) Attacco ruota
it
Fig. 5-11 Inserimento del set di tubi
(1) Raccordi conici per sacche di
liquido
Sacche di liquido
(2)
Fascette per sacca
(3)
Tubo per flusso in ingresso
(5)
Tubo della ruota
(6)
Camera a pressione con mem-
(7)
brana e trasponditore RFID
Tubo per isteroscopio
(8)
Raccordo Luer-Lock (blu)
(9)
Apertura della confezione esterna
Collegamento all'isteroscopio
28
5.9

Inserimento del set di tubi per flusso in ingresso

(1)
(3)
(4)
(5)
(10)
(vedere Fig. 5-10, Componenti del set di tubi) Il set di tubi per flusso in ingresso è
costituito da tre sezioni, un raccordo a Y (4) e due raccordi conici per le sacche di
liquido (2). Le tre sezioni sono le seguenti: sezione ruota (6), sezione flusso in in-
gresso (5)e sezione isteroscopio (8). I raccordi conici per le sacche di liquido (2)
consentono di collegare le sezioni di tubo alle sacche per liquido.
Il raccordo Luer-Lock (9) collega il tubo per l'isteroscopio all'isteroscopio stesso.
(2)
(6)
(8)
(9)
1. Set di tubi per flusso in ingresso - da eseguirsi da parte di personale non sterile

Aprire la confezione esterna del set di tubi per flusso in ingresso.

Il personale sterile preleva la confezione interna del set di tubi e la apre.
2 Da eseguirsi da parte di personale sterile

Conservare nella zona sterile il connettore Luer-Lock blu (9) e consegnare
l'estremità del tubo con i raccordi conici per le sacche di liquido (1) al perso-
nale non sterile.
(2)
(6)
(7)
(8)
(9)
(1)
(3)
3
2
1
(5)
(7)
