Funzionamento del sistema

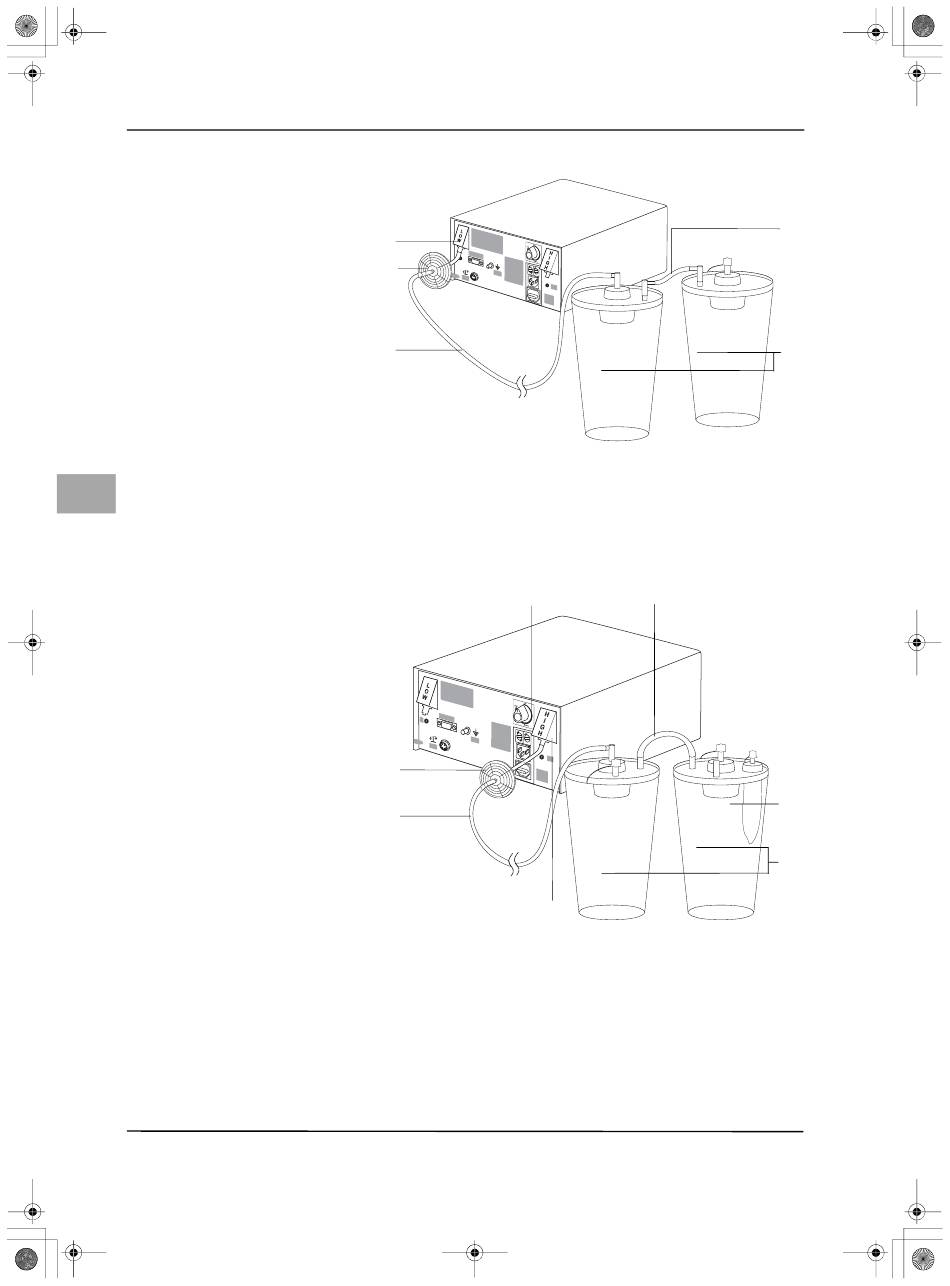

Fig. 5-5 Tubo per basso vuoto
Attacco per basso vuoto (bianco)
(1)
Filtro igienico
(2)
Tubo a depressione
(3)
Contenitore
(4)
Tubo di collegamento
(5)
it
Fig. 5-6 Tubo per alto vuoto
Filtro igienico
(6)
Tubo a depressione (spina verde)
(7)
Attacco per alto vuoto (verde)
(8)
Contenitore
(9)
Raccoglitore tessuto
(10)
Regolatore di adattamento
(11)
(12) Tubo di collegamento
22
Aqu ilex
TM Fluid
Ser. Nr. WOM Con trol
100- Syst em
(1) 240 V
YYY / 50-6 0 Hz /
Y-MM
Manu W.O.M factur
10587 . WORL er
( Berlin D OF MEDIC
96337 +49 (0) 30 399 • Salzuf er 8 INE AG
GERM Ludwi ANY gsstad 81-55 • GERM 0 ANY
• ( +49 t • Alte Postst
(0) 9263 raße 11
877-0
(2)
(3)
• Attacco per alto vuoto (verde)
· Collegare il tubo a depressione con spina verde all'attacco per alto vuoto
(8) in Fig. 5-6. Qui è possibile impostare il vuoto con il regolatore di adatta-
mento fino a un massimo di 500 mmHg.
· Utilizzare il tubo di collegamento ((12) Fig. 5-6), se si impiegano due conte-
nitori in sequenza sullo stesso attacco a depressione.
(11)
(6)
on ly
My oS for
ur e ®
(7)
(8)
(5)
(4)
(12)
(10)
(9)
