Brustbiopsie-fuehrungssystem mit senkrechtem seitenarmzubehoer
Vorschau ausblenden Andere Handbücher für Affirm:

Werbung

Quicklinks

Diese Anleitung herunterladen
Bedienungsanleitung

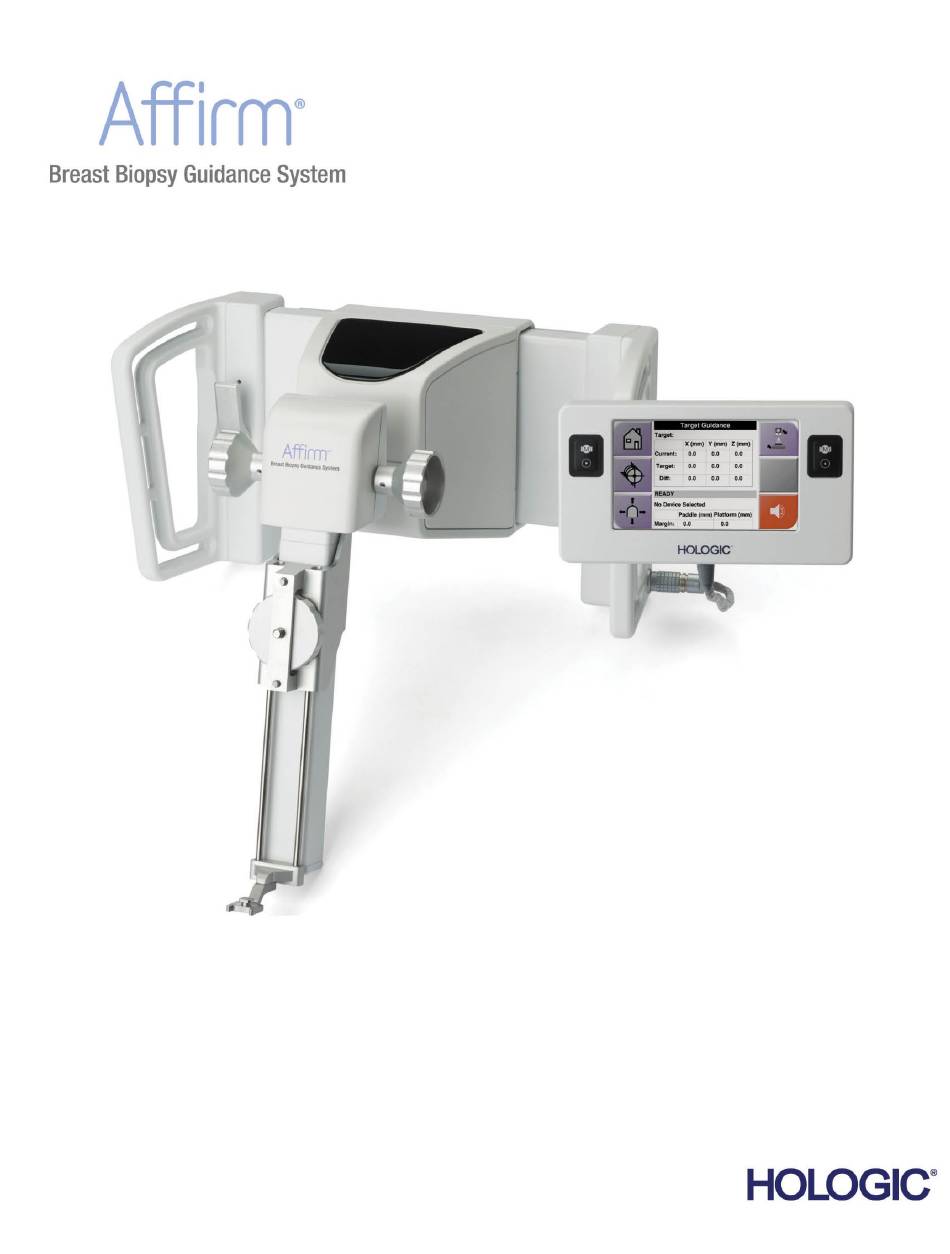

Affirm Brustbiopsie-Führungssystem
mit senkrechtem Seitenarmzubehӧr
MAN-10929-801 Revision 001
