Utilisation du système
fr

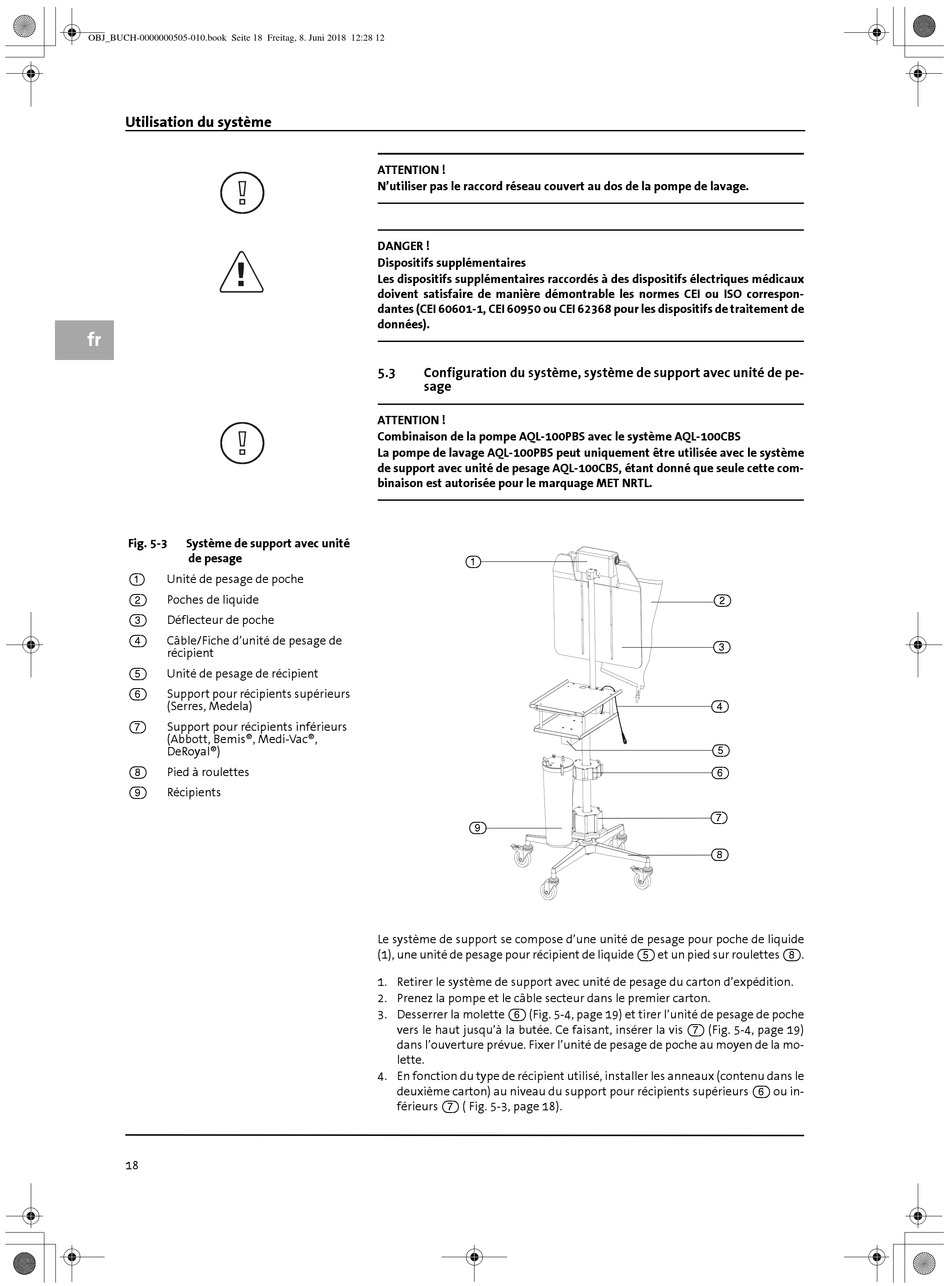

Fig. 5-3 Système de support avec unité
de pesage
Unité de pesage de poche
(1)
(2) Poches de liquide
Déflecteur de poche
(3)
Câble/Fiche d'unité de pesage de
(4)
récipient
Unité de pesage de récipient
(5)
(6) Support pour récipients supérieurs
(Serres, Medela)
Support pour récipients inférieurs
(7)
(Abbott, Bemis®, Medi-Vac®,
DeRoyal®)
Pied à roulettes
(8)
Récipients
(9)
18
ATTENTION !
N'utiliser pas le raccord réseau couvert au dos de la pompe de lavage.
DANGER !
Dispositifs supplémentaires
Les dispositifs supplémentaires raccordés à des dispositifs électriques médicaux
doivent satisfaire de manière démontrable les normes CEI ou ISO correspon-
dantes (CEI 60601-1, CEI 60950 ou CEI 62368 pour les dispositifs de traitement de
données).
5.3 Configuration du système, système de support avec unité de pe-
sage
ATTENTION !
Combinaison de la pompe AQL-100PBS avec le système AQL-100CBS
La pompe de lavage AQL-100PBS peut uniquement être utilisée avec le système
de support avec unité de pesage AQL-100CBS, étant donné que seule cette com-
binaison est autorisée pour le marquage MET NRTL.
(1)
(9)
Le système de support se compose d'une unité de pesage pour poche de liquide
(1), une unité de pesage pour récipient de liquide (5) et un pied sur roulettes (8).
1. Retirer le système de support avec unité de pesage du carton d'expédition.
2. Prenez la pompe et le câble secteur dans le premier carton.
3. Desserrer la molette (6) (Fig. 5-4, page 19) et tirer l'unité de pesage de poche
vers le haut jusqu'à la butée. Ce faisant, insérer la vis (7) (Fig. 5-4, page 19)
dans l'ouverture prévue. Fixer l'unité de pesage de poche au moyen de la mo-
lette.
4. En fonction du type de récipient utilisé, installer les anneaux (contenu dans le
deuxième carton) au niveau du support pour récipients supérieurs (6) ou in-
férieurs (7) ( Fig. 5-3, page 18).
(2)
(3)
(4)
(5)
(6)
(7)
(8)
