OBJ_BUCH-0000000505-010.book Seite 15 Freitag, 8. Juni 2018 12:28 12
N'utilisez qu'une ligne de tension de secteur contrôlée (homologation UL) et dé-
montable de type SJT, minimum 18 AWG, à 3 fils. Les contacts à fiche doivent être
conformes aux prescriptions NEMA 5-15 ou/et CEI 320/CEE22. Le branchement
du fil de protection n'est garanti que si le système est connecté à une prise d'hô-
pital installée réglementairement (Hospital Grade).
Connectez cette fiche, conformément aux mesures de sécurité en vigueur dans
vos locaux.
Les appareils électriques médicaux sont soumis à des mesures de sécurité et de
protection spéciales relatives à la compatibilité électromagnétique CEM (appelée
CEM ci-après).
Ce système est exclusivement destiné aux utilisations décrites dans le manuel.
Les conseils en matière de CEM doivent être impérativement respectés lors de
l'installation et de la mise en service.
4.2 Composants du système
(1)
(10)
(9)
Le dispositif Aquilex Fluid Control System est livré dans deux cartons :
Le carton 1 contient :
• Pompe
• Mode d'emploi
Première installation du système
Uniquement pour l'opérateur US-Américain
Liaison équipotentielle
Mesures de précaution

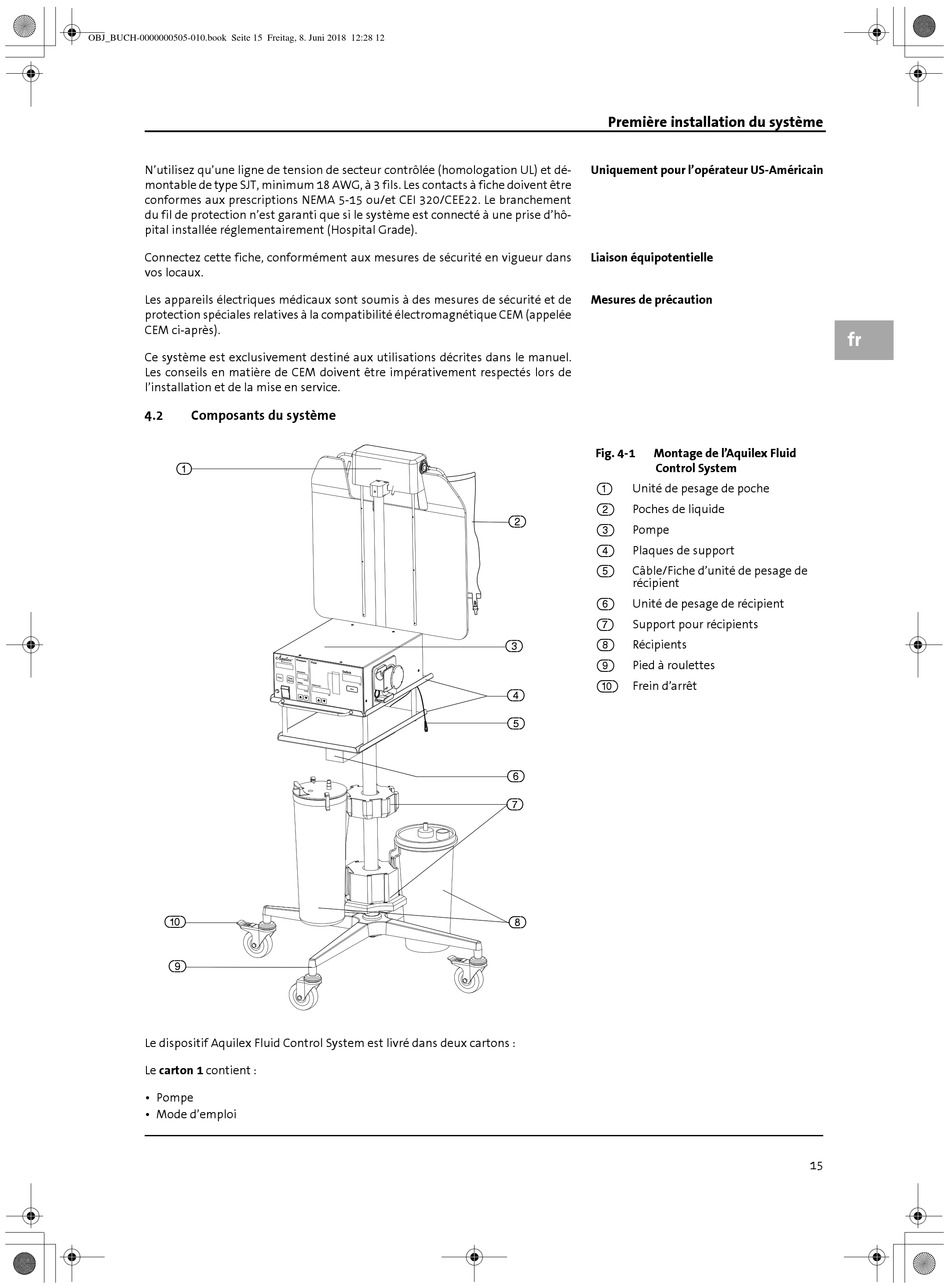

Fig. 4-1 Montage de l'Aquilex Fluid
Control System
Unité de pesage de poche
(1)
Poches de liquide
(2)
(2)
Pompe
(3)
Plaques de support
(4)
Câble/Fiche d'unité de pesage de
(5)
récipient
(6) Unité de pesage de récipient
Support pour récipients
(7)
Récipients
(8)
(3)
Pied à roulettes
(9)
Frein d'arrêt
(10)
(4)
(5)
(6)
(7)
(8)
fr
15
