Bediening van het systeem

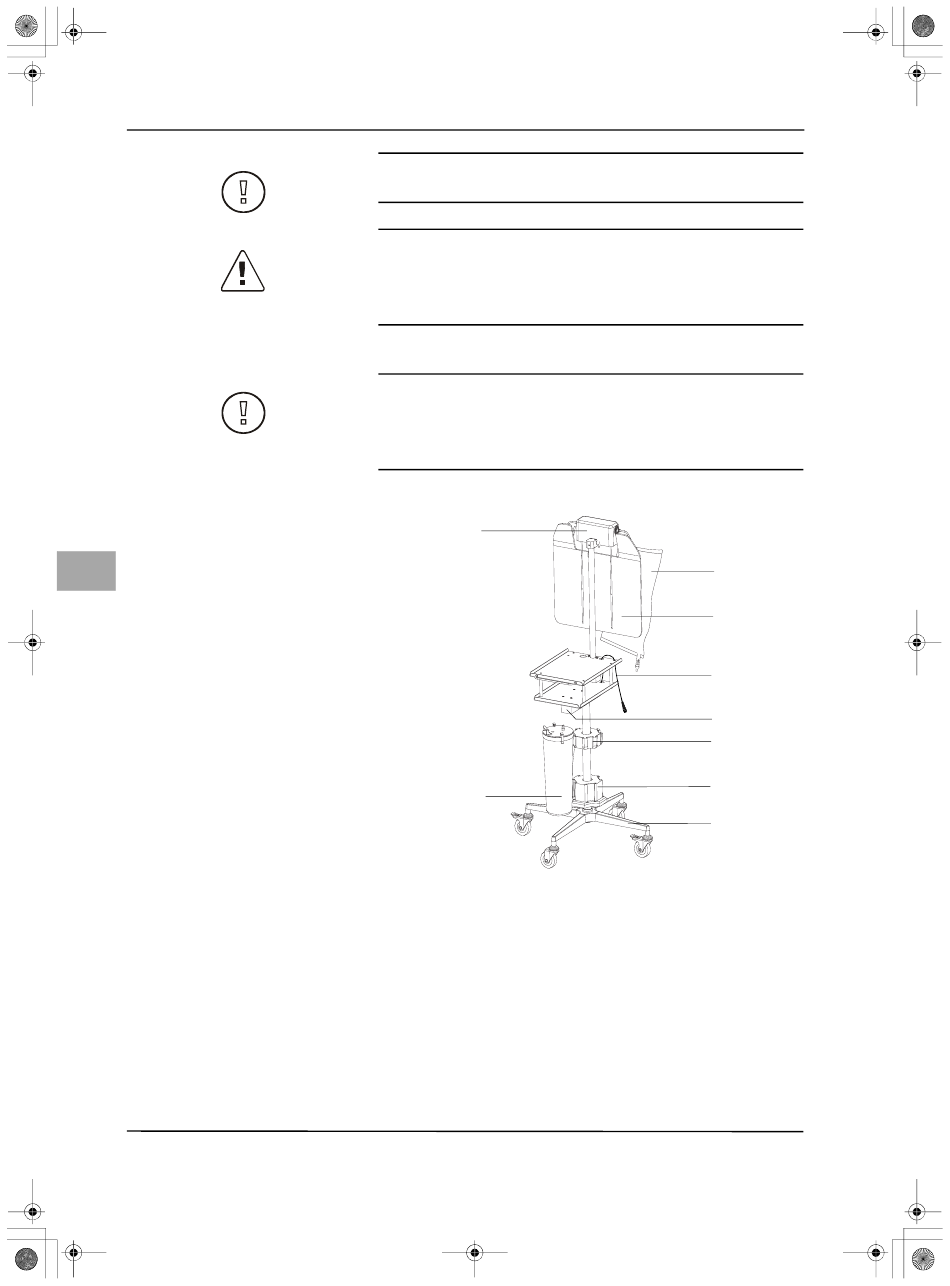

Afb. 5-3 Staandersysteem met weeg-
schaal
Zakweegschaal
(1)
nl
Vloeistofzak
(2)
Zakafstandshouder
(3)
Kabel/stekker reservoirweegschaal
(4)
Reservoirweegschaal
(5)
(6) Houder voor bovenste reservoir
(Serres, Medela)
Houder voor onderste reservoir
(7)
(Abbott, Bemis®, Medi-Vac®, DeRo-
yal®)
Rolvoet
(8)
Reservoirs
(9)
18
LET OP!
Gebruik niet de afgedekte netaansluiting aan de achterkant van de spoelpomp.
GEVAAR!
Aanvullende apparaten
Aanvullende apparaten die op medische elektrische apparaten worden aange-
sloten, moeten aantoonbaar aan de betreffende IEC- of ISO-normen voldoen (IEC
60601-1, IEC 60950 of IEC 62368 voor gegevensverwerkende apparaten).
5.3

Systeemopbouw, staandersysteem met weegschaal

LET OP!
Combinatie van AQL-100PBS met AQL-100CBS
De spoelpomp AQL-100PBS mag alleen worden gebruikt met het staandersys-
teem met weegschaal AQL-100CBS, omdat alleen deze combinatie is goedge-
keurd om de markering MET NRTL te dragen.
(1)
(9)
Het staandersysteem bestaat uit een weegeenheid voor vloeistofzakken (1), een
weegeenheid voor vloeistofreservoirs (5) en een rolvoet (8).
1. Haal het staandersysteem met weegschaal uit de verzenddoos.
2. Haal de pomp en het netsnoer uit de eerste doos.
3. Maak het handwiel (6) (Afb. 5-4, pagina 19) los en trek de zakweegschaal tot
aan de aanslag omhoog. Daarbij moet de schroef (7) (Afb. 5-4, pagina 19) in
de daarvoor bestemde opening worden gedraaid. Zet de zakweegschaal met
het handwiel vast.
4. Bevestig de reservoirringen (uit de tweede verzenddoos) afhankelijk van het
gebruikte soort reservoir aan de bovenste (6) of onderste houder (7) voor de
reservoirs ( Afb. 5-3, pagina 18).
5. Leid het netsnoer door de daarvoor bestemde uitsparingen en sluit deze aan
(2)
(3)
(4)
(5)
(6)
(7)
(8)
