Bediening van het systeem

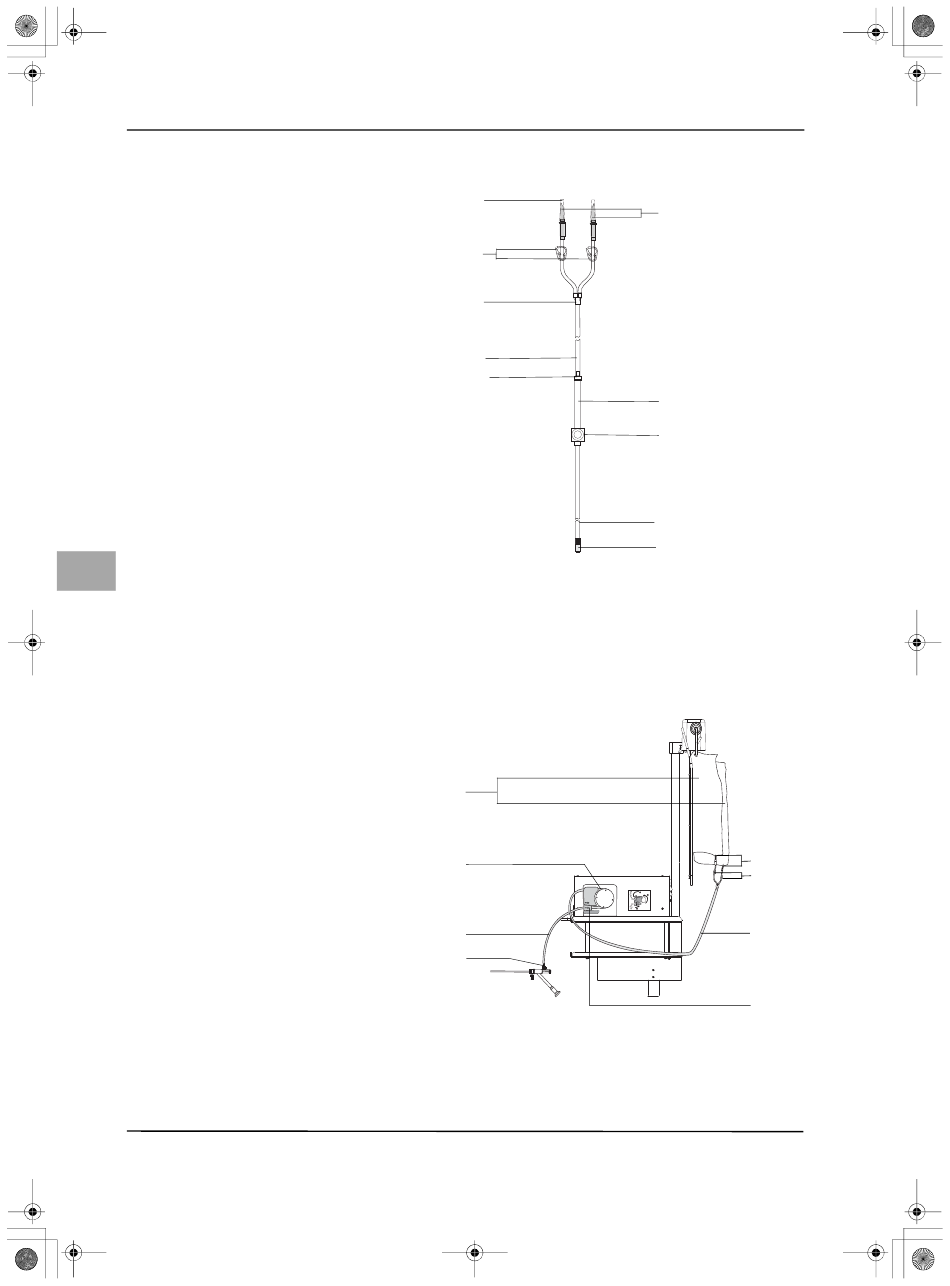

Afb. 5-10 Onderdelen van de slangset
Beschermdoppen
(1)
(2) Insteeknaalden voor vloeistofzakken
(3) Slangklemmen
(4) Y-stuk
(5) Inflow-gedeelte
(6) Rolwiel-gedeelte
(7) Drukkamer met membraan en RFID-
transponder
(8) Hysteroscoop-gedeelte
(9) Luer-Lock-aansluiting (blauw)
(10) Rolwiel-aansluiting
nl
Afb. 5-11 Plaatsen van de slangset
Insteeknaalden voor vloeistofzak-
(1)
ken
(2) Vloeistofzak
Zakklemmen
(3)
Inflow-slang
(5)
Rolwiel-slang
(6)
Drukkamer met membraan en
(7)
RFID-transponder
Hysteroscoop-slang
(8)
(9) Luer-Lock-aansluiting (blauw)
Buitenverpakking openen
28
5.9

Plaatsen van de inflow-slangset

(1)
(3)
(4)
(5)
(10)
(zie Afb. 5-10, Onderdelen van de slangset) De inflow-slangset bestaat uit drie
slanggedeelten, een Y-stuk (4) en twee insteeknaalden voor de vloeistofzakken
(2). De drie slanggedeelten zijn: rolwiel-gedeelte (6), inflow-gedeelte (5) en
hysteroscoop-gedeelte (8). De insteeknaalden voor de vloeistofzakken (2) die-
nen voor het aansluiten van de slanggedeelten op de vloeistofzakken.
De Luer-Lock-aansluiting (9) verbindt de hysteroscoop-slang met de hystero-
scoop.
(2)
(6)
(8)
(9)
1. Inflow-slangset- uit te voeren door niet-steriel staand personeel

Open de buitenverpakking van de inflow-slangset.

Steriel staand personeel haalt de binnenverpakking van de slangset eruit en
opent deze.
(2)
(6)
(7)
(8)
(9)
(1)
(3)
3
2
1
(5)
(7)
