OBJ_BUCH-0000000505-010.book Seite 29 Freitag, 8. Juni 2018 12:28 12
2. Manipulations à effectuer par le personnel stérile :

Conserver le raccord Luer Lock bleu (9) dans la zone stérile et tendre l'extré-
mité du raccord avec les mandrins-piquants pour les poches de liquide (1) au
personnel non stérile.

Raccorder le raccord Luer Lock bleu (9) au robinet d'arrêt d'entrée de l'hys-
téroscope. Ouvrez le robinet d'arrêt.
3. Manipulations à effectuer par le personnel non stérile :

Vérifiez si le système est allumé.

Fermer les pinces (3) sur les tubulures d'entrée sous les mandrins-piquants
pour les poches de liquide (1).

Introduisez le lot de tubulures d'entrée dans le support pour tubulure d'en-
trée.
L'introduction de la tubulure de la roue dentée est représentée sur Fig. 5-12.

Insérer avec précaution la chambre de pression (7) dans l'évidement infé-
rieur du support pour tubulure d'entrée (12), jusqu'à ressentir une résis-
tance. Orientez la chambre de pression et le support de tubulure d'entrée
vers les flèches (voir Fig. 5-12).

Lors de la mise en place de la tubulure de la roue dentée, veillez à ce que la
membrane de la chambre de pression ne soit pas endommagée. La chambre
de pression (7) ne doit être installée qu'en absence de pression.

Faire passer la tubulure (6)autour de la roue dentée (11).

Lorsque vous raccordez la tubulure aux poches remplies de liquide de rin-
çage ou que vous la détachez des poches, saisissez toujours les mandrins-pi-
quants par la poignée prévue à cet effet. L'insertion des mandrins-piquants
dans les poches de liquide doit intervenir dans des conditions stériles. Le
chirurgien doit choisir un liquide adapté à l'intervention prévue.
(5)
(12)
(8)
5.10 Présélection de la pression intra-utérine de consigne
Le réglage de la pression intra-utérine de consigne peut être adapté lorsque le
système est en marche. Pour cela, utiliser les touches º et » (Fig. 5-1, Face avant
de la pompe). Le réglage de la pression peut être sélectionné par incréments de
5 mmHg entre 40 et 150 mmHg. La pression intra-utérine réelle s'affiche dans
l'indicateur de la pression intra-utérine réelle (2).
Après avoir fait défiler les valeurs avec la touche º (voir Fig. 5-1, Face avant de la
pompe) et avoir atteint le seuil de sécurité de 100 mmHg, un signal sonore reten-
tit. Relâchez la touche º pendant une seconde environ et reprenez le défilement
afin de paramétrer une valeur supérieure jusqu'à 150 mmHg.
ATTENTION !
Si, pendant l'opération, la pression réelle ne réagit pas à l'augmentation du dé-
bit, une perforation de la cavité utérine peut en être la cause. Il y a risque d'intra-
vasation. Vérifiez que la cavité utérine ne présente pas de blessures.
(6)
(7)
Utilisation du système
Raccorder à l'hystéroscope
Installation du lot de tubulures
Raccorder les poches de liquide

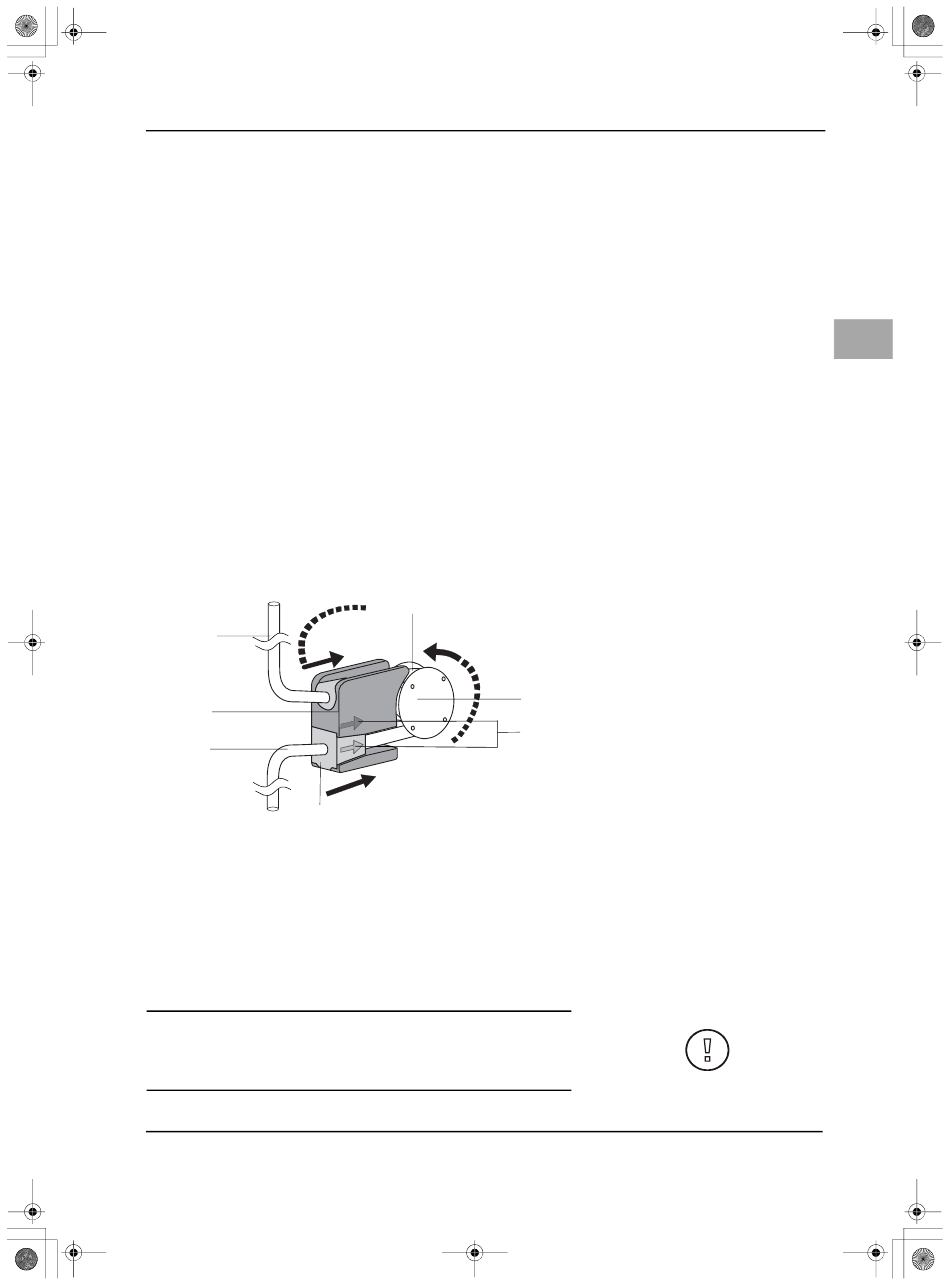

Fig. 5-12 Installer la tubulure de la roue
dentée
Tubulure d'entrée
(5)
(6) Tubulure de la roue dentée
Chambre de pression
(7)
(11)
(8) Tubulure de l'hystéroscope
Roue dentée
(11)
(13)
(12) Support pour tubulure d'entrée
Flèches d'orientation
(13)
Réglage de la pression intra-utérine de
consigne
Seuil de sécurité
fr
29
