5. Faire passer le câble d'alimentation à travers les évidements prévus, le raccor-
der à la pompe (2) (Fig. 5-4, page 19) et à une prise de courant avec mise à la
terre.
6. Raccorder l'unité de pesage à la pompe en fixant la fiche de l'unité de pesage
de poche à la fiche de l'unité de pesage de récipient (4) (Fig. 5-4, page 19) et
fixer les câbles raccordés sous l'espace de rangement inférieur de la pompe à
l'aide de serre-câble. Raccorder la deuxième fiche de l'unité de pesage de
poche au raccord au dos de la pompe (5) (Fig. 5-4, page 19).
(1)
(5)
(7)
(4)
REMARQUE !
Le logiciel de la pompe reconnaît automatiquement si l'unité de pesage de réci-
pient et l'unité de pesage de poche ou seulement l'unité de pesage de récipient
est/sont raccordée(s).
DANGER !
Erreur d'inscription au bilan
Veillez à ce qu'aucune pièces n'entrent en contact avec l'unité de pesage lors du
démarrage du système. Autrement, il peut s'ensuivre des erreurs d'inscription au
bilan du liquide.
DANGER !
Déficit de liquide
Il est nécessaire de contrôler la quantité de liquide restant dans la patiente. Le
déficit est la quantité totale de liquide qui reste dans la patiente ou qui ne peut
pas être attribuée. La tolérance de mesure du système doit être prise en compte
(voir chapitre 11, Caractéristiques techniques). L'estimation de la quantité de li-
quide qui reste dans la patiente relève du jugement et de la responsabilité du
médecin.
REMARQUE !
Plus la consommation du liquide de lavage est élevé et plus l'écart entre le déficit
effectif et le déficit affiché est grand (voir « Caractéristiques techniques », préci-
sion du déficit : ± 6 %).

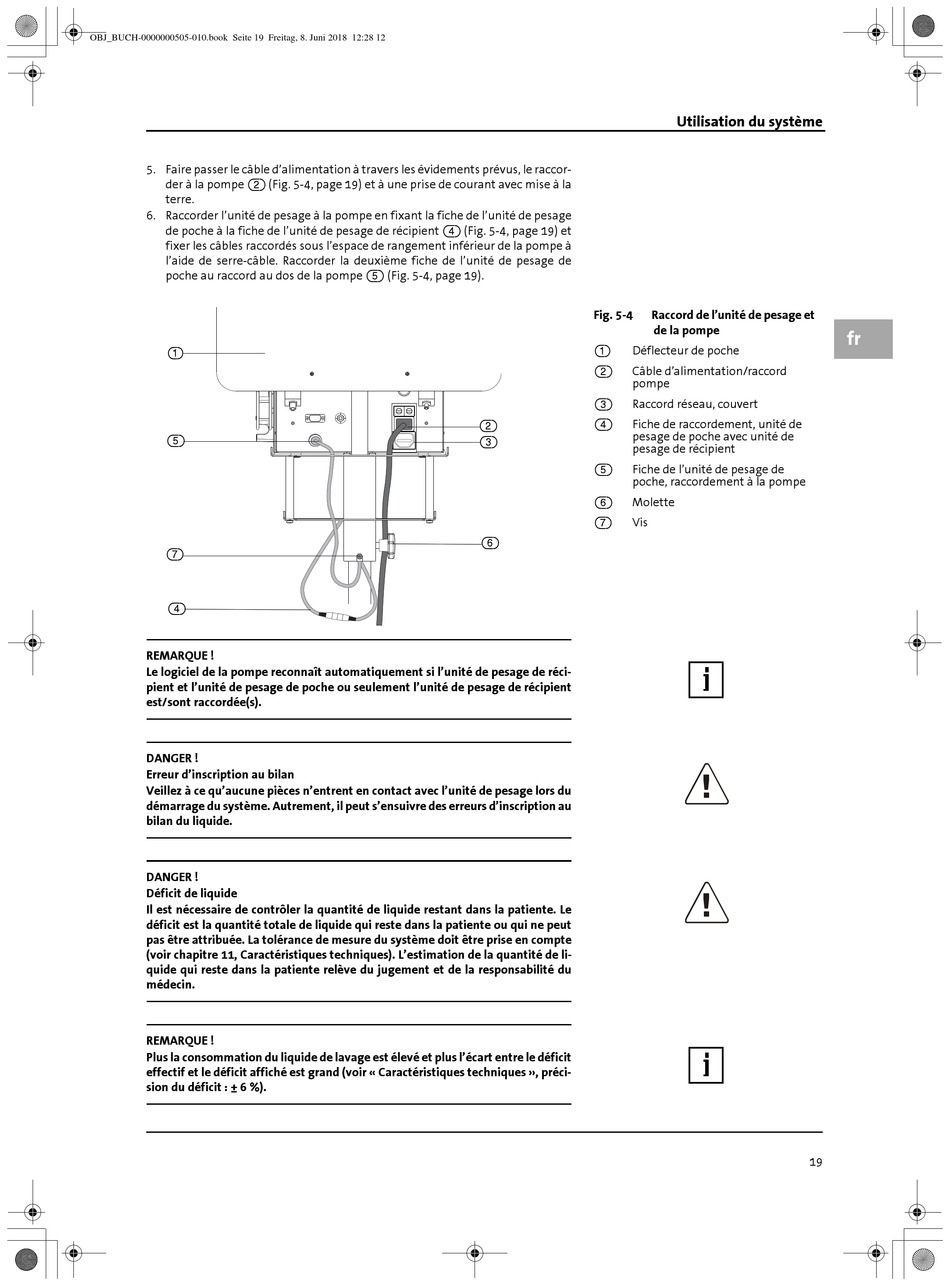

Fig. 5-4 Raccord de l'unité de pesage et
de la pompe
(1) Déflecteur de poche
Câble d'alimentation/raccord
(2)
pompe
Raccord réseau, couvert
(3)
Fiche de raccordement, unité de
(4)
(2)
pesage de poche avec unité de
(3)
pesage de récipient
Fiche de l'unité de pesage de
(5)
poche, raccordement à la pompe
Molette
(6)
Vis
(7)
(6)
Utilisation du système
fr
19
