Utilisation du système

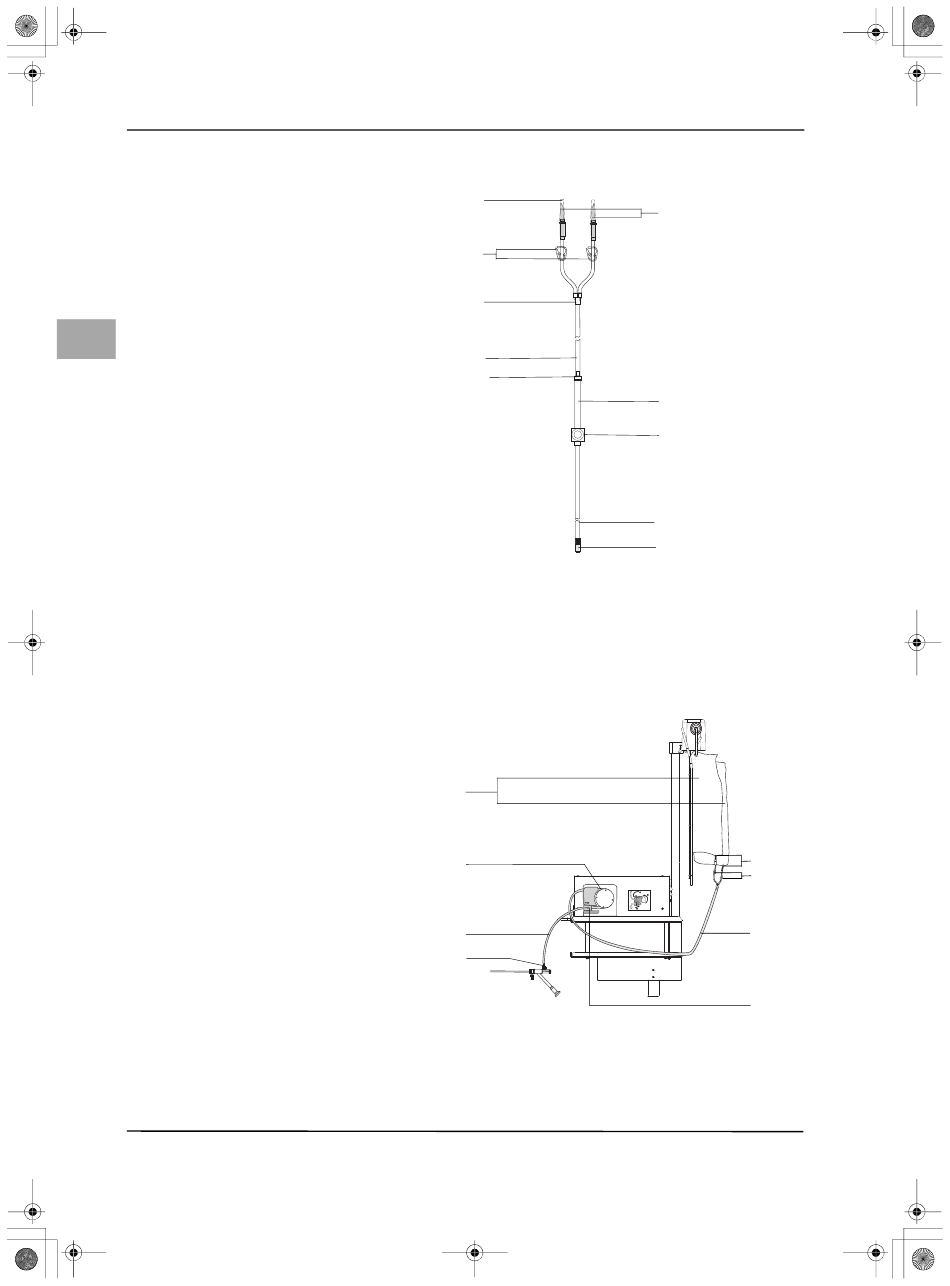

Fig. 5-10 Pièces du lot de tubulures
Capuchons de protection
(1)
(2) Mandrins-piquants pour poche de
liquide
(3) Pinces à tubulure
(4) Pièce en Y
(5) Section entrée
fr
(6) Section roue dentée
(7) Chambre de pression avec mem-
brane et transpondeur RFID
(8) Section hystéroscope
(9) Raccord Luer Lock (bleu)
(10) Raccord roue dentée
Fig. 5-11 Introduction du lot de tubu-
lures
Mandrins-piquants pour poche de
(1)
liquide
Poches de liquide
(2)
Pinces de poche
(3)
Tubulure d'entrée
(5)
Tubulure de la roue dentée
(6)
Chambre de pression avec mem-
(7)
brane et transpondeur RFID
Tubulure de l'hystéroscope
(8)
(9) Raccord Luer Lock (bleu)
Ouvrir le carton d'emballage
28
5.9 Introduction du lot de tubulures d'entrée
(1)
(3)
(4)
(5)
(10)
(voir Fig. 5-10, Pièces du lot de tubulures) Le lot de tubulures d'entrée se compose
de trois sections de tubulure, d'une pièce en Y (4) et de deux mandrins-piquants
pour les poches de liquide (2). Les trois sections de tubulure sont : la section roue
dentée (6), la section entrée (5) et la section hystéroscope (8). Les mandrins-pi-
quants pour les poches de liquide (2) servent à raccorder les sections de tubulure
aux poches de liquide.
Le raccord Luer Lock (9) relie la tubulure de l'hystéroscope à l'hystéroscope.
(2)
(6)
(8)
(9)
1. Lot de tubulures d'entrée - Manipulations à effectuer par le personnel non stérile

Ouvrez le carton d'emballage du lot de tubulures d'entrée.

Le personnel stérile ôte l'emballage intérieur du lot de tubulures et ouvre ce-
lui-ci.
(2)
(6)
(7)
(8)
(9)
(1)
(3)
3
2
1
(5)
(7)
