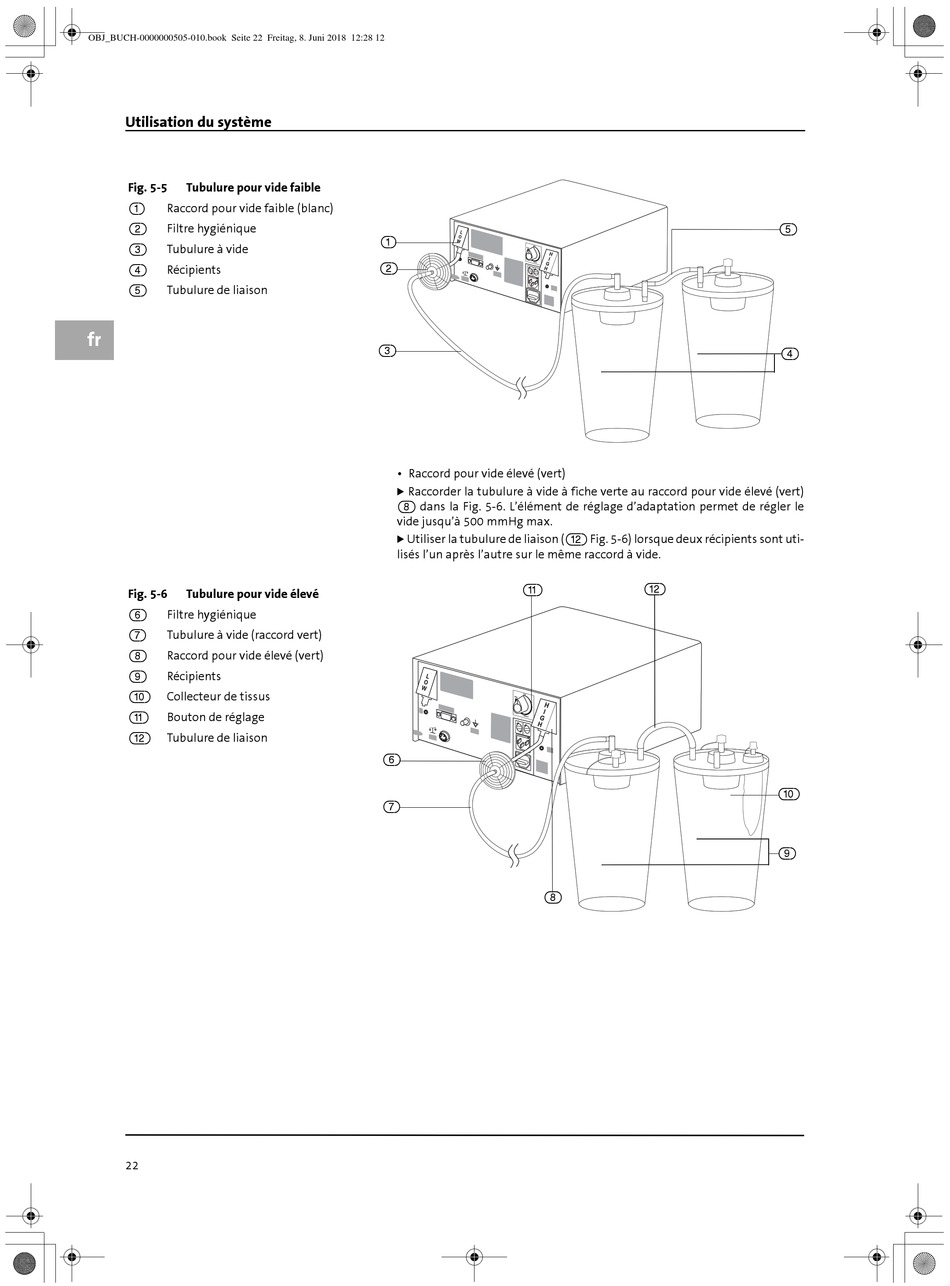

Utilisation du système
Fig. 5-5 Tubulure pour vide faible
Raccord pour vide faible (blanc)
(1)
Filtre hygiénique
(2)
Tubulure à vide
(3)
Récipients
(4)
Tubulure de liaison
(5)
fr
Fig. 5-6 Tubulure pour vide élevé
Filtre hygiénique
(6)
Tubulure à vide (raccord vert)
(7)
Raccord pour vide élevé (vert)
(8)
Récipients
(9)
Collecteur de tissus
(10)
(11) Bouton de réglage
Tubulure de liaison
(12)
22
Aqu ilex
TM Fluid
Ser. Nr. WOM Con trol
100- Syst em
(1) 240 V
YYY / 50-6 0 Hz /
Y-MM
Manu W.O.M factur
10587 . WORL er
( Berlin D OF MEDIC
96337 +49 (0) 30 399 • Salzuf er 8 INE AG
GERM Ludwi ANY gsstad 81-55 • GERM 0 ANY
• ( +49 t • Alte Postst
(0) 9263 raße 11
877-0
(2)
(3)
• Raccord pour vide élevé (vert)
· Raccorder la tubulure à vide à fiche verte au raccord pour vide élevé (vert)
(8) dans la Fig. 5-6. L'élément de réglage d'adaptation permet de régler le
vide jusqu'à 500 mmHg max.
· Utiliser la tubulure de liaison ((12) Fig. 5-6) lorsque deux récipients sont uti-
lisés l'un après l'autre sur le même raccord à vide.
(11)
