Serveraid-Adapter Auf Der Pci-Adapterkartenbaugruppe Installieren - IBM System x3630 M4 Installationshandbuch

10. Nehmen Sie die für den Adapter erforderliche Konfiguration vor.
Wenn Sie weitere Einheiten installieren oder entfernen möchten, tun Sie dies jetzt.
Fahren Sie andernfalls mit dem Abschnitt „Installation abschließen" auf Seite 96
fort.

ServeRAID-Adapter auf der PCI-Adapterkartenbaugruppe installieren

Gehen Sie wie folgt vor, um einen ServeRAID-Adapter auf der PCI-Adapterkarten-
baugruppe zu installieren:
70
System x3630 M4 Typ 7158: Installations- und Benutzerhandbuch

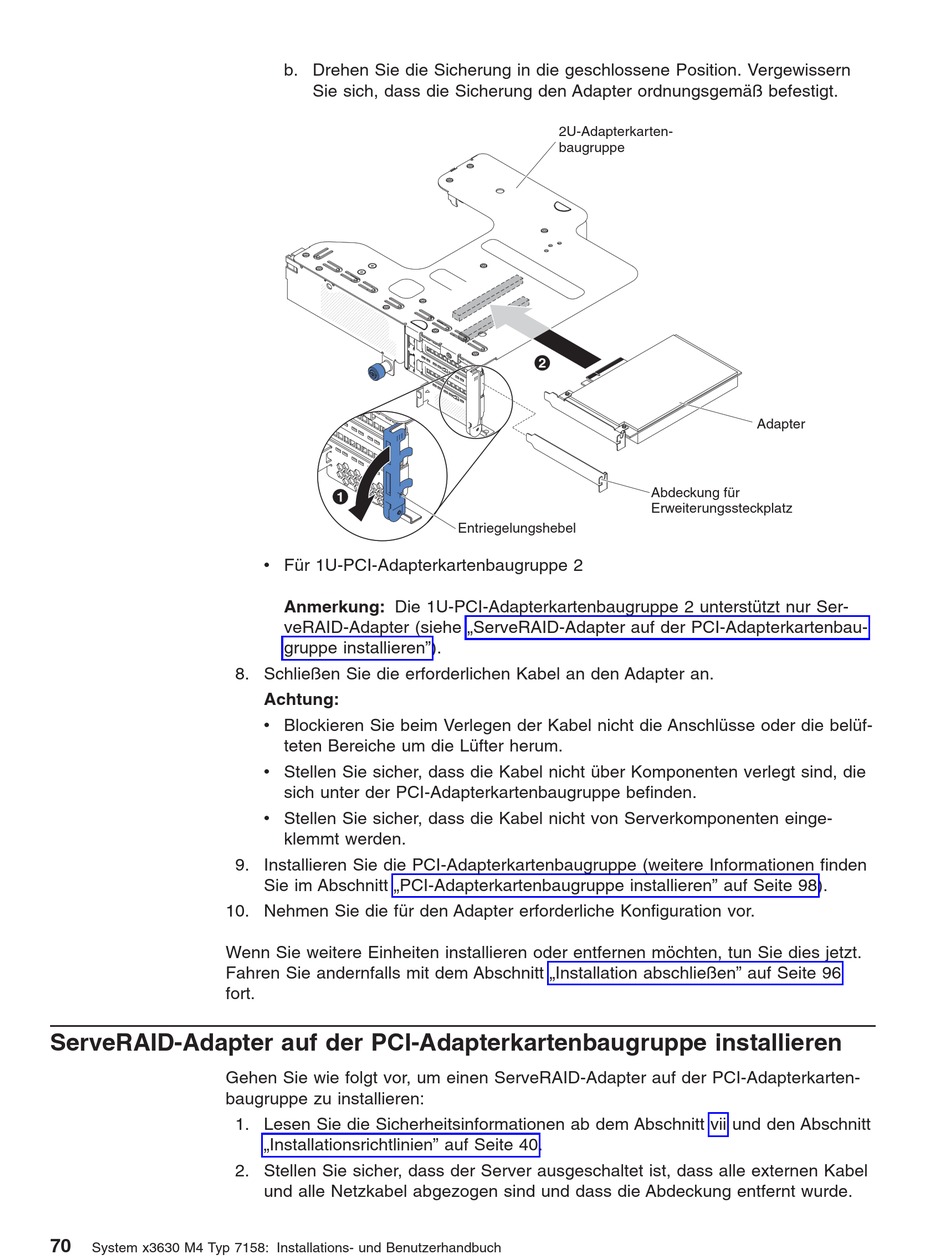

b. Drehen Sie die Sicherung in die geschlossene Position. Vergewissern
Sie sich, dass die Sicherung den Adapter ordnungsgemäß befestigt.
1
v Für 1U-PCI-Adapterkartenbaugruppe 2
Anmerkung: Die 1U-PCI-Adapterkartenbaugruppe 2 unterstützt nur Ser-
veRAID-Adapter (siehe „ServeRAID-Adapter auf der PCI-Adapterkartenbau-
gruppe installieren").
8. Schließen Sie die erforderlichen Kabel an den Adapter an.
Achtung:
v Blockieren Sie beim Verlegen der Kabel nicht die Anschlüsse oder die belüf-
teten Bereiche um die Lüfter herum.
v Stellen Sie sicher, dass die Kabel nicht über Komponenten verlegt sind, die
sich unter der PCI-Adapterkartenbaugruppe befinden.
v Stellen Sie sicher, dass die Kabel nicht von Serverkomponenten einge-
klemmt werden.
9. Installieren Sie die PCI-Adapterkartenbaugruppe (weitere Informationen finden
Sie im Abschnitt „PCI-Adapterkartenbaugruppe installieren" auf Seite 98).
1. Lesen Sie die Sicherheitsinformationen ab dem Abschnitt vii und den Abschnitt
„Installationsrichtlinien" auf Seite 40.
2. Stellen Sie sicher, dass der Server ausgeschaltet ist, dass alle externen Kabel
und alle Netzkabel abgezogen sind und dass die Abdeckung entfernt wurde.
2U-Adapterkarten-
baugruppe
2
Entriegelungshebel
Adapter
Abdeckung für
Erweiterungssteckplatz
