7.2.1 Исполнение
Шкаф управления LC 221 оборудован такими компонентами,
необходимыми для управления и защиты насосов, как реле и
конденсаторы для однофазных двигателей, контакторы и
дополнительный автомат защитного отключения для
трёхфазных двигателей.
Панель управления оснащена пользовательским
интерфейсом с кнопками управления и дисплеем для
отображения рабочих и аварийных режимов.
Более того, она оснащена пьезорезистивным датчиком
давления, активируемым сжатым воздухом напрямую через
трубку с датчиком внутри сборного резервуара. Также в неё
встроены клеммы для подключения источника питания,
подключения к насосу и входы и выходы, упомянутые в
разделе 7.2 Шкаф управления LC
Передняя крышка закрыта четырьмя креплениями с замками.
Шкаф можно монтировать на стену не открывая его
предварительно. Шаблон для сверления и шесть болтов с
резиновыми направляющими прилагаются.

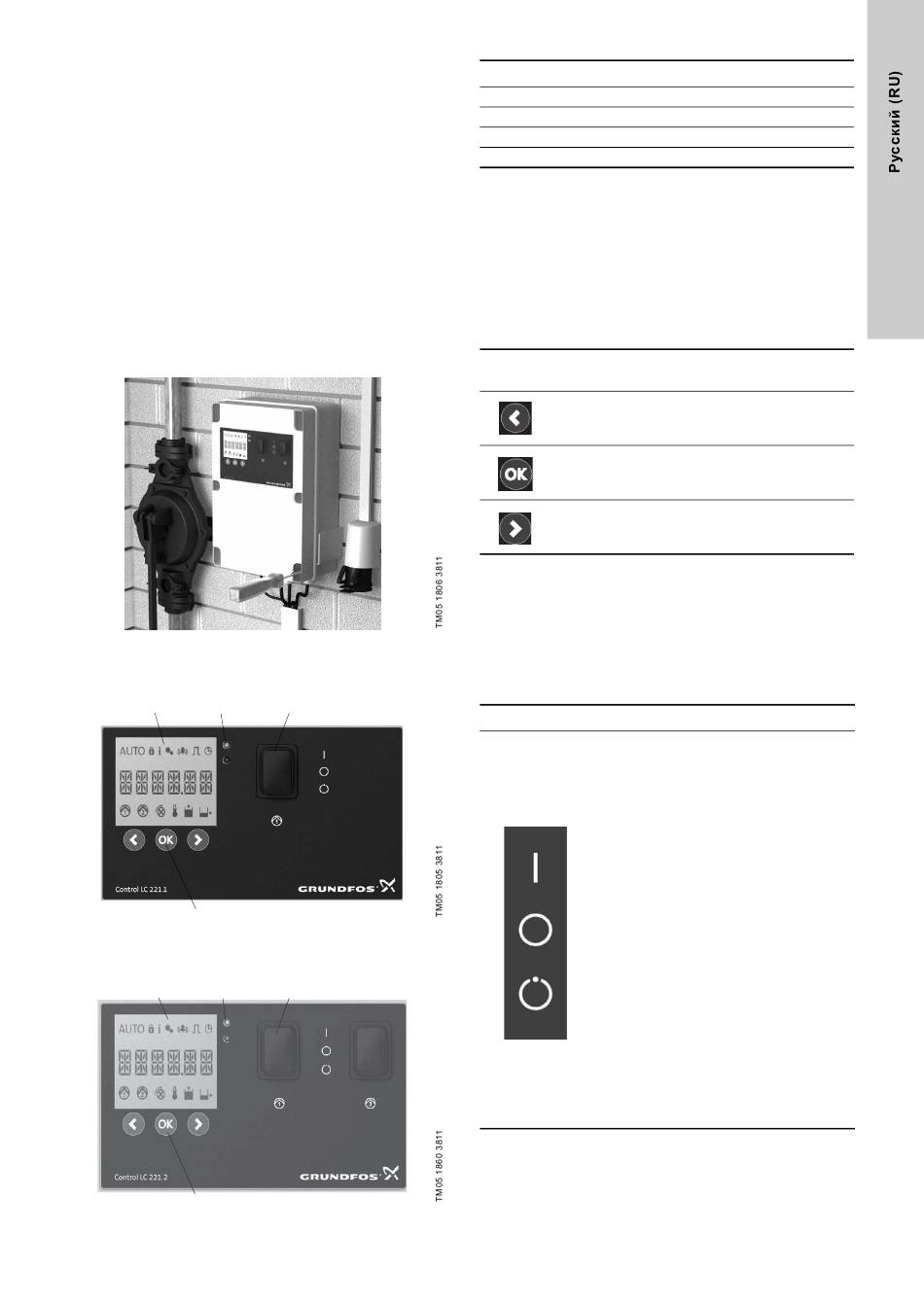

Рис. 10 Монтаж шкафа управления LC 221
7.2.2 Панель управления
1 3
1 3
2
2
Рис. 11 Панель управления шкафа управления LC 221
насосной установки Multilift MOG с одним насосом
1 3
1 3
2
2
Рис. 12 Панель управления шкафа управления LC 221
насосной установки Multilift MDG с двумя насосами
221.
4
4
4
4
Поз. Описание
1 Дисплей
2 Кнопки управления
3 Световые индикаторы состояния
4 Переключатель ON-OFF-AUTO (ВКЛ-ВЫКЛ-АВТОМАТ)
Дисплей (поз.1)
На дисплее отображаются все важные эксплуатационные
данные и индикации неисправностей. Индикаторы рабочих и
аварийных режимов описаны в разделе
дисплея.
Кнопки управления (поз. 2)
Эксплуатация шкафа управления осуществляется
посредством кнопок управления, расположенных под
дисплеем. Таблица, приведенная ниже, дает описание
функций кнопок управления:
Кнопка
Описание
управления
• переместиться влево в основном меню
• переместиться вверх в подменю
• уменьшить значения в подменю
• подтвердить выбор
• активировать подменю
• сброс зуммера
• переместиться вправо в основном меню
• переместиться вниз в подменю
• увеличить значения в подменю
Световые индикаторы состояния (поз. 3)
Верхний зелёный световой индикатор горит при
подключенном электропитании.
В дополнение к символам на дисплее и кодам неисправности,
насосная установка оснащена нижним красным световым
индикатором, который начнет мигать в случае неисправности
и будет виден издалека.
Переключатель (пол. 4)
Переключатель Описание функции
Режим эксплуатации можно выбрать,
установив переключатель
ВКЛ-ВЫКЛ-АВТОМАТ в одно из трех
положений:
POS I:
Пуск насоса вручную. Защита рабочего
цикла активирована, через 3 минуты
сработает сигнализация.
Стандартный рабочий цикл -
до 90 секунд при условии трубопровода
DN 32 и 60 секунд при условии
трубопровода DN 40.
POS O:
• Производит останов насоса по время
работы и отключает его питание.
Загорятся три символа: "Settings locked"
(Настройки заблокированы),
"Information" (Информация) и "Setup"
(Настройка).
• Сброс индикации аварийного сигнала.
POS AUTO:
Автоматический режим работы.
Пуск насоса будет производиться на
основании сигналов от датчика контроля
уровня.
8.1 Описание
