6.2.3 Изглед отвътре на LC 221
Фигура 13 показва изглед на LC 221 отвътре.

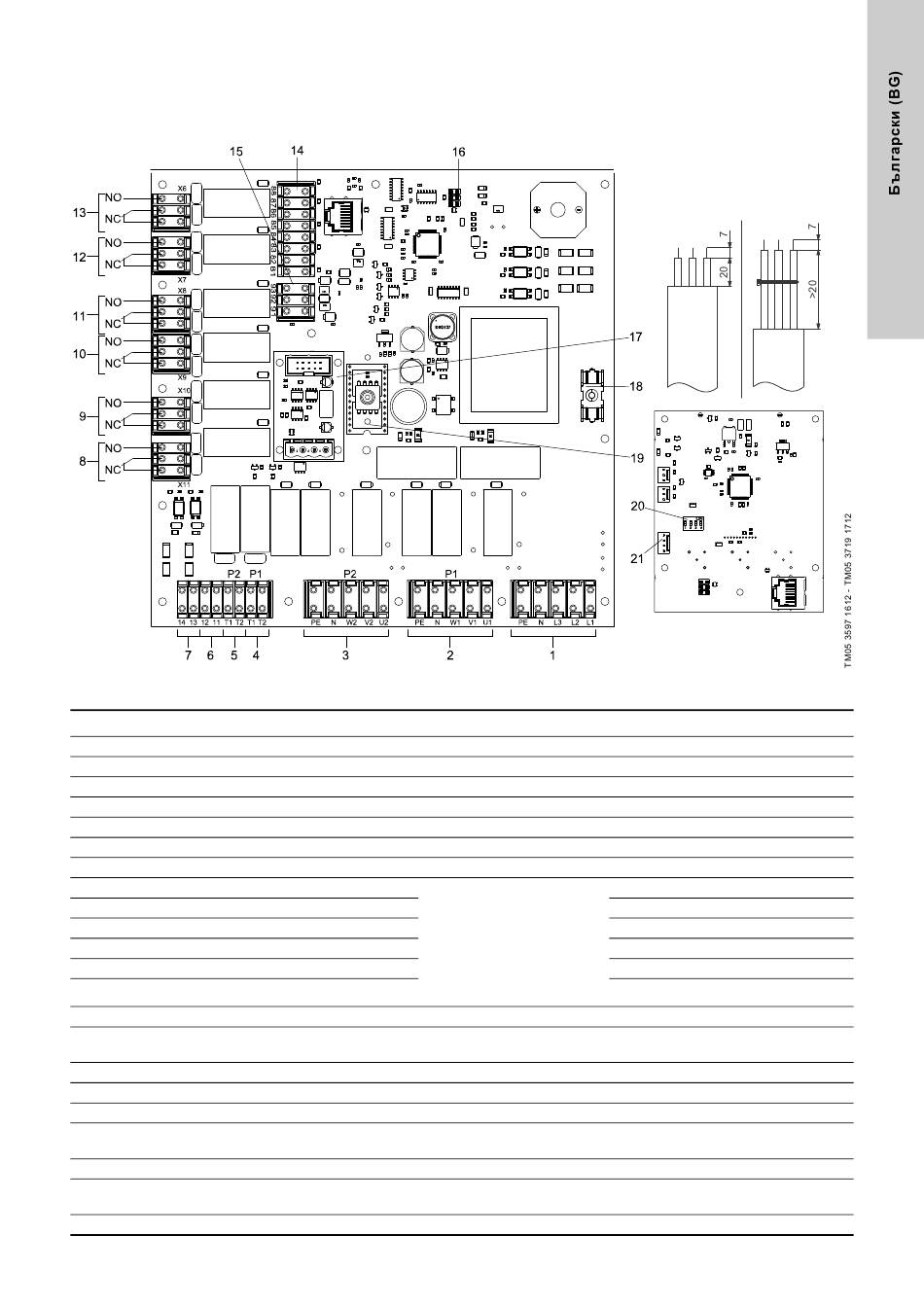

Фиг. 13 Изглед отвътре на LC 221
Поз. Описание
1 Клеми за захранване
2 Клеми за свързване на помпа 1
3 Клеми за свързване на помпа 2
4 Клеми за термичен превключвател, помпа 1
5 Клеми за термичен превключвател, помпа 2
6 Клеми за външна аларма
7 Клеми за външно нулиране
8 Клеми за обща неизправност
9 Клеми за аларма за високо ниво
10 Клеми за неизправност, помпа 2
11 Клеми за неизправност, помпа 1
12 Клеми за работа, помпа 2
13 Клеми за работа, помпа 1
14 Клеми за превключватели за ниво
Клеми за допълнителна аларма за високо ниво
14,1
(в резервоара)
15 Клеми за аналогов сензор
16 Сервизен конектор към PC Tool
17 Конектор за модул с GENIbus интерфейс
18 Предпазител на управляващата верига
19 Модул с пиезоустойчив сензор за налягане
DIP превключатели
20
(не се използват за това приложение)
21 Конектор за батерия, 9 V (аксесоар)
Забележка: Свързване на кабели за поз. 8-15:
Използвайте кабелна врзъка, ако проводникът
се подава на повече от 20 mm от защитната
кабелна обвивка.
Коментари
230 V
230 V
Свободни от потенциал
чейнджовър контакти NO/NC
с макс. 250 V / 2 A.
Внимание: Свържете тези
клеми към потенциал на
захранваща мрежа или към
ниско напрежение, но не
смесвайте и двете.
Цифров
Цифров
0-5 V или 4-20 mA
Стопяем предпазител:
100 mA / 20 mm x ∅5
0-5 V
Обозначение на клемата
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND - земя), 92 (сигнал), 93 (12 V)
-
-
-
-
-
-
41
