Štítok, prečerpávacia stanica

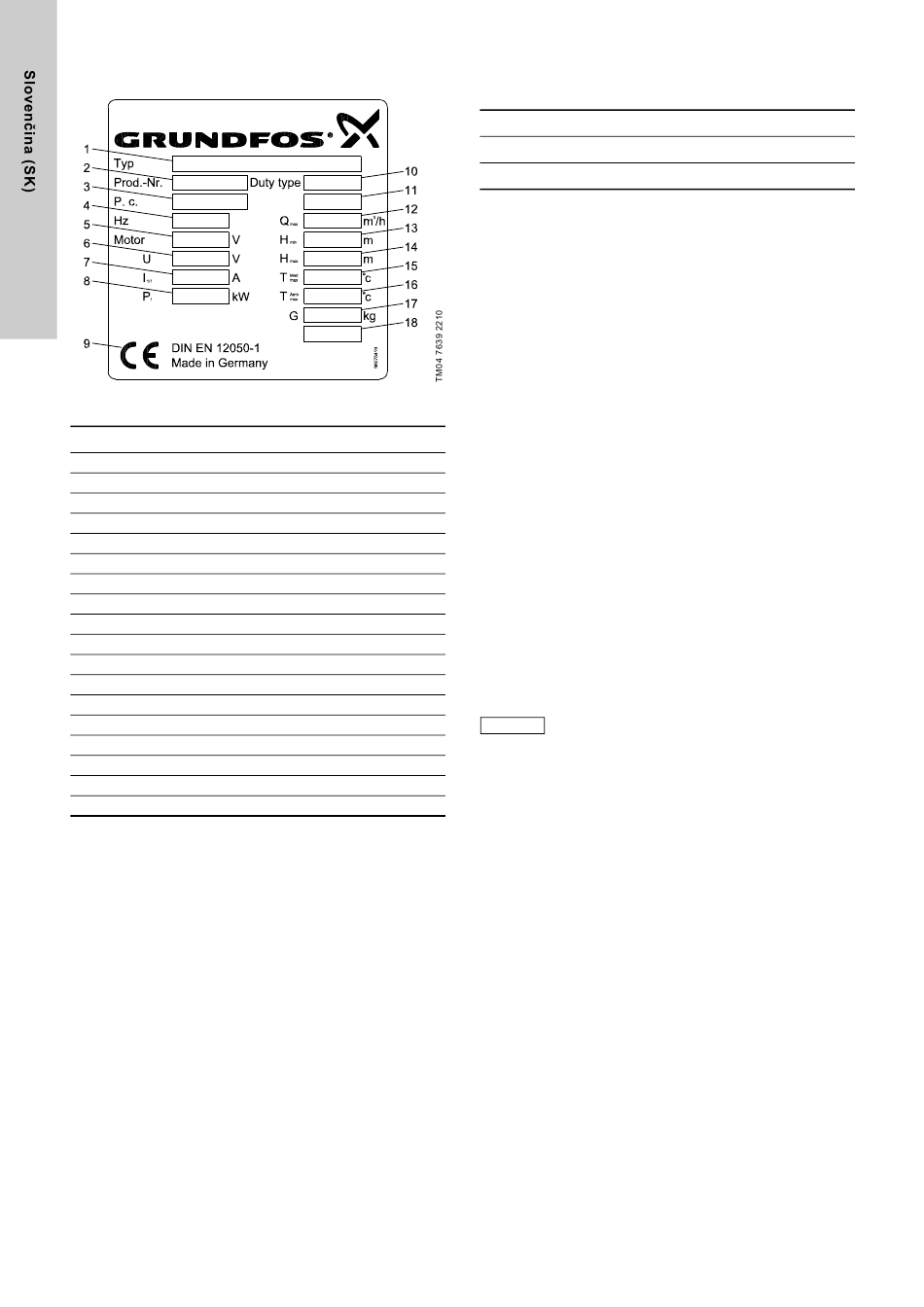

Obr. 3 Štítok, prečerpávacia stanica
Poz. Popis
1 Typové označenie
2 Výrobné číslo
3 Výrobný kód (rok/týždeň)
4 Frekvencia [Hz]
5 Počet fáz + napätie [V]
6 Napätie [V]
7 Prúd pri plnom zaťažení [A]
8 Príkon motora P [kW]
1
9 Značka CE
10 Druh prevádzky
11 Výrobné číslo
3
12 Maximálny prietok [m
13 Minimálna dopravná výška [m]
14 Maximálna dopravná výška [m]
15 Maximálna teplota kvapaliny [°C]
16 Maximálna okolitá teplota [°C]
17 Hmotnost" [kg]
18 Prázdne
6.1.1 Akumulačná nádrž
Plynotesná, bezzápachová a hermeticky uzavretá akumulačná
nádrž je vyrobená z polyetylénu (PE) odolnému odpadovým
vodám a má všetky potrebné porty pre pripojenie sacieho
a výtlačného potrubia, ventilačného potrubia a ručne ovládaného
membránového čerpadlo, ktoré je k dispozícii ako príslušenstvo.
Zberná nádrž disponuje otočným, excentrickým vstupným diskom
na zadnej časti, ktorý umožňuje nastavenie vstupu na akúkoľvek
výšku medzi 180 a 315 mm nad podlahou.
Najčastejšie používané výšky sú označené vedľa vstupu.
Pozri časť 8.3 Postup inštalácie čerpacej
Okrem toho, zberná nádrž ponúka štyri vodorovné vstupné otvory
po stranách (2 x DN 100 a 2 x DN 50) a dva zvislé vstupné otvory
v hornej časti nádrže (1 x DN 150 a 1 x DN 50).
Stredy horizontálnych vstupov sú 115 mm (DN 50) a 250 mm
(DN 150) nad podlahou.
Bočné a zadné vstupy sú 180 a 250 mm nad podlahou pre priame
pripojenie k závesnému alebo stojacemu WC podľa EN 33
a EN 37. Ďalšie sanitárne zariadenia sa dajú pripojiť k iným
portom.
590
/h]
stanice.
Objem nádrže a efektívny objem (objem medzi zapnutím
a vypnutím) pre čerpacie stanice Multilift MOG a MDG vyplýva
z nasledujúcej tabuľky:
Výška vtokového otvoru [mm]
Objem nádrže [l]
Úžitkový objem [l]
Nastavenie na príslušnú vstupnú zapínaciu úroveň musí byť
vykonané počas fázy uvedenia do prevádzky cez menu
nastavenia. Pozri časť 7.2 Menu
pripojení napájacieho napätia je fáza zapnutia s nastavením
hladiny.
Pre minimalizáciu usadzovania je dno nádrže skosená pre odvod
odpadové vody do čerpadla.
6.1.2 Čerpadlo
Obežné kolesá čerpadiel sú navrhnuté ako vírové obežné kolesá
vortex a zaisťujú takmer konštantný výkon po celú dobu
životnosti čerpadla. Pozri krivky čerpadla v časti
krivky.
Kryt statoru motora je vyrobený z liatiny s vrstvou epoxidového
náteru 150 µm. Čerpadlo má mechanickú hriadeľovú upchávku.
Pozri viac technických údajov uvedených v časti
údaje.
Jednofázové motory sú chránené teplotným spínačom vo vinutí
a fungujú cez prevádzkové a rozbehové kondenzátory vo vnútri
riadiacej skrinky.
Trojfázové motory sú chránené tepelným spínačom vo vinutí
a dodatočným tepelným ističom vo vnútri riadiacej skrinky pre
prípad preťaženia.
V prípade nesprávneho sledu fáz u trojfázových čerpadlách bude
riadiaca jednotka signalizovať poruchu a blokovať zapnutie
čerpadla, príp. čerpadiel. Pre korekciu sledu fáz, pozri obr. 17.
Čerpacie stanice Multilift MDG obsahujú dve
čerpadlá, z ktorých jedno slúži ako záložné
čerpadlo v prípade výpadku prevádzkového
čerpadla alebo zabezpečuje záložný čerpací
výkon v prípade, že je požadovaný zvýšený
výkon čerpacej stanice, keď privádzané
množstvo odpadovej vody presahuje možnosti
Dôležité
jedného čerpadla.
V aplikáciách, kde nesmie dôjsť k prerušeniu
čerpania odpadovej vody, treba voliť použitie
čerpacích staníc typu Multilift MDG. V časti
6.1.5 Drviace zariadenie
o drviacom systéme.
6.1.3 Hriadeľová upchávka
Čerpadlo s drviacim zariadením má dva varianty tesnenia
hriadeľa, ktoré sú oba typu cartridge.
Čerpadla do 1,5 kW vrátane majú mechanické tesnenie hriadeľa
karbid kremíka/karbid kremíka (SiC/SiC) ako primárne tesnenie
a britové tesnenie ako sekundárne tesnenie. V súvislosti so
servisom sú britové tesnenia a mechanické hriadeľové tesnenia
dodávané ako vymeniteľná jednotka pripravená na montáž.
Tieto komponenty môžu byť vymenené samostatne.
Pozri servisné pokyny.
Čerpadlá od 2,6 kW majú dvojité tesnenie skladajúce sa
z mechanického tesnenia SiC/SiC ako primárne tesnenie
a mechanického hriadeľového tesnenia uhlík/oxid hlinitý ako
sekundárne tesnenie. Tieto komponenty môžu byť vymenené
samostatne. Pozri servisné pokyny.
180 250 315
93 93 93
23 37 50
nastavenia. Prvý krok po
13.5 Výkonové
13. Technické
nájdete informácie
