4. Förbered anslutning för membranpump (tillval).
Använd hålsåg ∅43 för genomföring DN 50. Hålen måste
avgradas.
DN 50 - ∅43
DN 100 - ∅100
DN 150 - ∅150

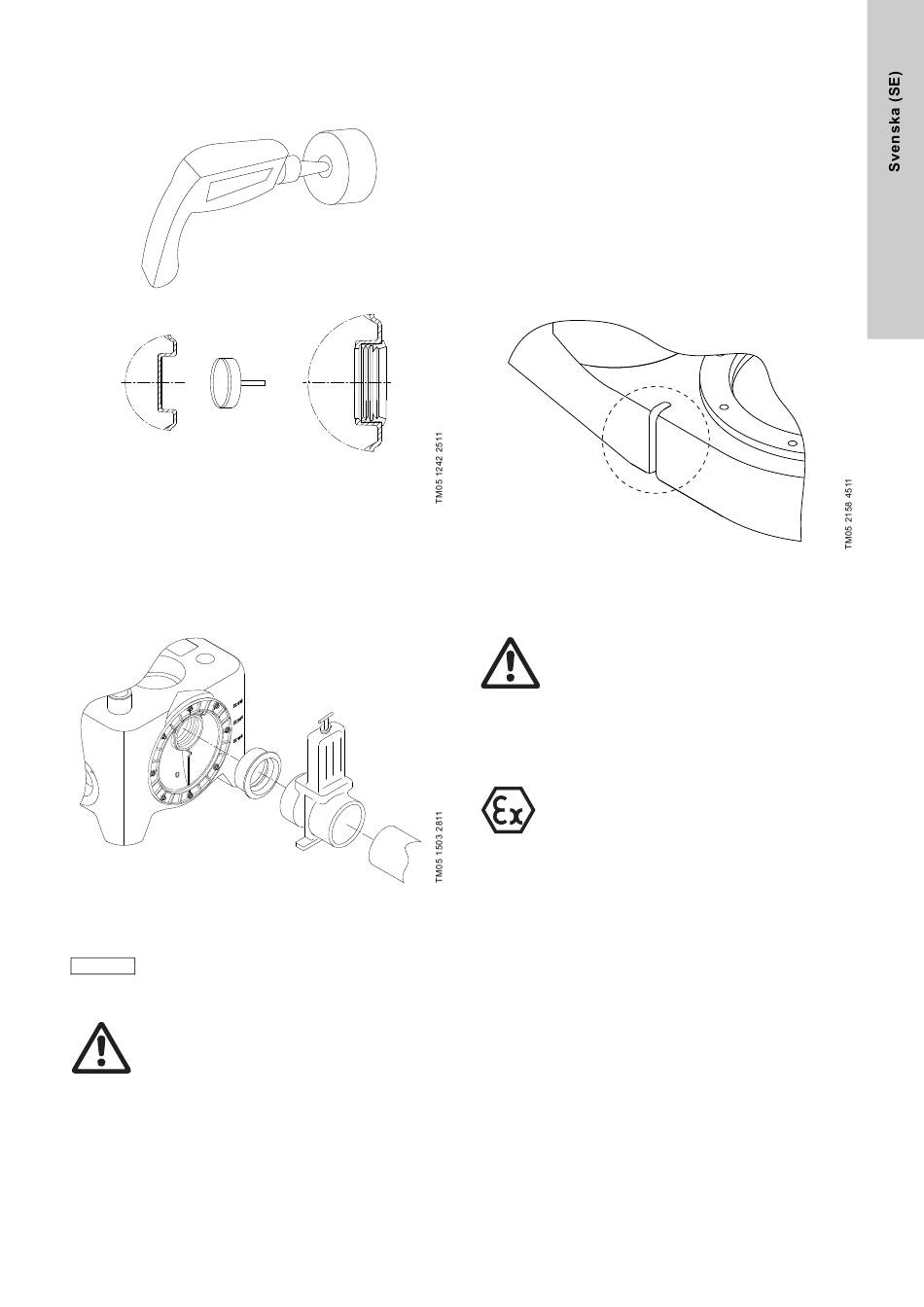

Fig. 23 Sågning eller borrning av anslutningshål
5. Anslut inloppsröret till tanken.
Montera en avstängningsventil mellan inloppsledningen och
avloppspumpstationen för att undvika inflöde under underhåll
och service. Vi rekommenderar lätthanterliga avstängnings-
ventiler av PVC.
Fig. 24 Montering av avstängningsventil
Se till att hela vikten hos de rör som är anslutna
till tanken bärs upp på sådant sätt att ingen del
Varning
av vikten belastar tanken. Långa rör, ventiler etc.
måste förses med särskilda stöd eller upphäng-
ningar.
Varning
Stå aldrig på avloppspumpstationen.
6. Anslut utloppsröret.
Montera en flexibel anslutning mellan den förmonterade
utloppsrörledningen och utloppsröret. Flexibel anslutning kan
säkerställas genom att man lämnar cirka 1 cm avstånd mellan
rörändarna och anslutningarna på avloppspumpstationen.
7. Anslut ventilationsröret.
Ventilationsanslutningen DN 70 på tankens ovansida är
öppen. Anslut ventilationsröret till ventilationsanslutningen
med en flexibel anslutning. Ventilationsröret ska dras till fria
luften ovanför tak enligt gällande föreskrifter. Om utsläpp
ovanför tak inte är möjligt, kontrollera att användningen av
avluftningsventiler (tillval) uppfyller gällande regler.
Flexibel anslutning kan säkerställas genom att man lämnar
cirka 3 cm avstånd mellan ventilationsröret och ventilations-
anslutningen.
8. Anslut membranpumpen (tillval).
Montera membranpumpen på utloppssidan. För att underlätta
service på membranpumpen bör en avstängningsventil med
diameter 1 1/2" installeras vid dess anslutning till tanken.
9. Fixera tanken i golvet.
Fig. 25 Fixeringspunkt för fixering av tanken i golvet
8. Installation av styrenhet LC 221
Varning
Innan några anslutningar görs i LC 221 eller
arbete utförs på pump, tank etc., säkerställ att
försörjningsspänningen är bruten och inte kan
slås till oavsiktligt.
Installationen ska utföras av behörig personal, i enlighet med
lokala bestämmelser.
8.1 Placering
Varning
Styrenhet LC 221 får inte installeras i områden
med explosionsrisk.
LC 221 kan installeras vid omgivningstemperatur mellan 0 och
40 °C.
Kapslingsklass: IP56.
Installera styrenheten så nära avloppspumpstationen som möjligt.
Vid installation utomhus ska LC 221 placeras väderskyddat i
byggnad eller skåp. LC 221 får inte utsättas för direkt solljus.
