Weiterhin besitzt die Steuerung LC 221 sechs Digitaleingänge
zum
– Anschließen eines Analogsensors (4-20 mA oder 0-5 V)
– Anschließen von bis zu vier Niveauschaltern oder Druck-
schaltern anstelle des Analogsensors. Ein zusätzlicher
Schwimmerschalter kann zur Sicherheit als Redundanz zum
Analogsensor an den Alarmeingang angeschlossen werden.
– Anschließen eines zusätzlichen Niveauschalters zur Erken-
nung eines Überflutungszustands außerhalb der Multilift
MOG oder MDG. Hebeanlagen werden häufig in einer Ver-
tiefung im Keller - dem tiefsten Punkt des Gebäudes - instal-
liert. Bei aufsteigendem Grundwasser oder einem Wasser-
rohrbruch wird von der Steuerung ein Alarm ausgegeben,
wenn ein externer Niveauschalter angeschlossen ist.
– Anschließen einer piezoresistiven Drucksensorplatine
(voreingestellt)
– Anschließen eines externen Alarmrücksetzsignals
– Anschließen des Thermoschalters vom Motor.
Für die Buskommunikation kann die LC 221 mit einer
GENIbus-Schnittstelle (verfügbar ab Ende 2012) zum Anschluss
an das Grundfos CIU 300 BACnet MS/TP ausgerüstet werden.
Für Updates und weitere Anpassungen kann ein PC-Tool ange-
schlossen werden. Siehe Serviceanleitung.
Die Steuerung kann mit einer Batterie ausgerüstet werden, um
bei einem Stromausfall einen akustischen Alarm ausgeben zu
können (Aktivierung eines Summers). Solange die Störung
anliegt, bleibt der Summer aktiviert. Ein Zurücksetzen des
Summers ist nicht möglich.
Bei einem abschnittsweisen Stromausfall, kann der Alarmaus-
gang für die Sammelstörung (potentialfreier Wechselkontakt) ver-
wendet werden, um das Alarmsignal mit Hilfe einer externen
Spannungsquelle an eine Leitwarte weiterzuleiten.
Typenschlüssel der Steuerung LC 221
Beispiel LC 221 .1 .230 .1 .10 .30
LC 221 = Typ der Steuerung
1 = Ein-Pumpen-Steuerung
2 = Zwei-Pumpen-Steuerung
Spannung [V]
1 = einphasig
3 = dreiphasig
Maximaler Betriebsstrom [A]
Kondensatorkapazität [μF]
Einschaltart:
[ ] = DOL
SD = Stern-Dreieck
122
Typenschlid der Steuerung LC 221
Der Typ der vorliegenden Steuerung, die Spannungsvariante,
usw. sind der auf dem Typenschild angegebenen Typenbezeich-
nung zu entnehmen. Das Typenschild ist seitlich am Schaltkasten
der Steuerung angebracht.
Type LC 221.1.230.1.10.30/150 MPU
2
Prod. No. 97901151 V01
4
U 1 x 220/240 V ~ 50/60 Hz
N
5
P 7 W I 10 A
max Pump max
I 16 A I 10 kA
Fuse max C <
6
G 3.5 kg
7

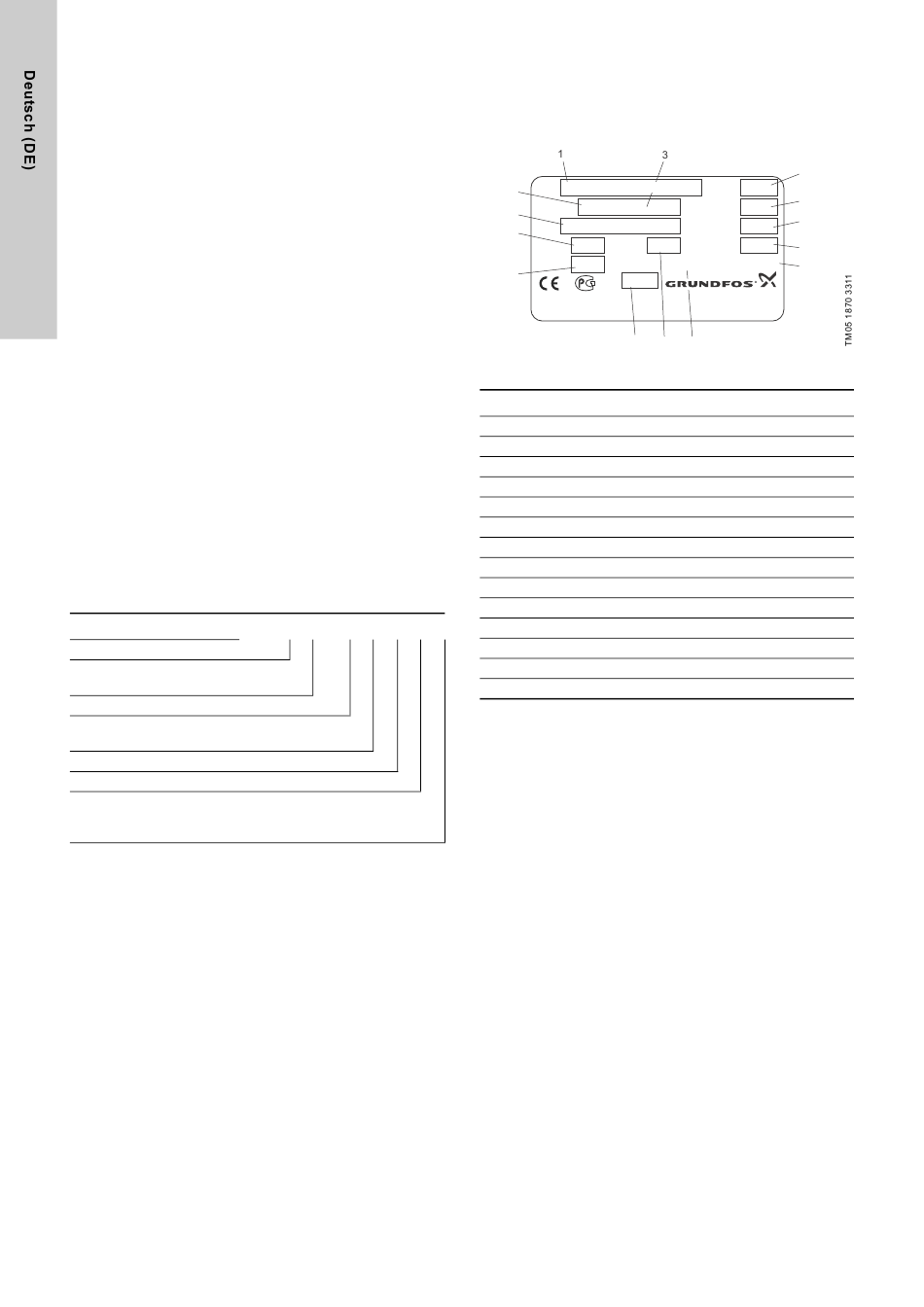

Abb. 9 Beispiel für ein Typenschild der Steuerung LC 221
Pos.

Beschreibung

1 Typenbezeichnung
2 Produktnummer
3 Versionsnummer
4 Bemessungsspannung
5 Leistungsaufnahme
6 Maximale Vorsicherung
7 Gewicht
8 Maximale Stromaufnahme der Pumpe(n)
9 Produktionsjahr und -woche
10 Seriennummer
11 Maximale Spannung am potentialfreien Kontakt
12 Maximaler Strom am potentialfreien Kontakt
13 Umgebungstemperatur
14 Schutzart
9
P.C. 1133
10
Serial No. 0001
11
V 250 V
contact max
V 250 V
contact max
12
IP 56 T .: 0 to 40° C
Amb
13
Made in Germany
8 14
