6. Funcionamento do controlador LC 221
6.1 Descrição do visor

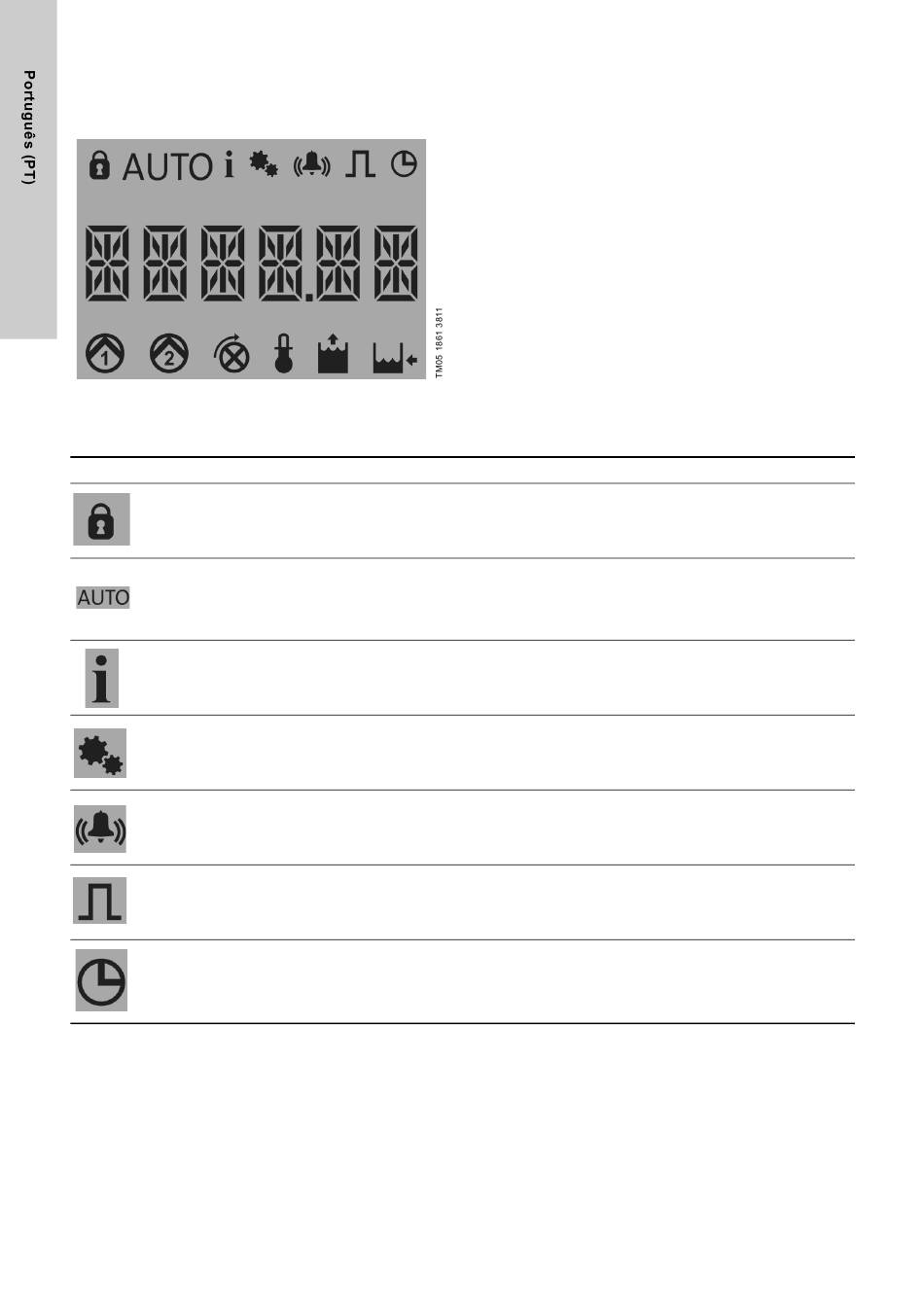

O visor do controlador de nível LC 221 é apresentado na fig. 14.
Fig. 14 Visor do LC 221
A tabela abaixo descreve os símbolos apresentados no visor,
bem como as respectivas funções e indicações.
Símbolo Função
Configurações bloquea-
das
Modo de funcionamento
automático
Informação
Configuração
Alarme
Contador de impulsos
Tempos configuráveis e
indicação de avaria
510
Descrição
O símbolo é visível quando o menu de configuração se encontra bloqueado. Isto evita que pes-
soas não autorizadas alterem as configurações. Para desbloquear os botões, insira o
código 1234.
O símbolo é visível quando o controlador de nível se encontra em modo automático, ou seja,
quando o interruptor de selecção está na posição AUTO.
O símbolo é visível quando existem informações sobre avarias, horas de funcionamento, número
de arranques, corrente máxima da bomba. O símbolo será visível se o controlador de nível
detectar uma avaria e a mesma será registada no registo de avarias. Depois de entrar no registo
de avarias, o símbolo será desligado. Consulte a secção
O menu de configuração contém informações sobre a configuração para o nível de arranque, a
corrente nominal, o atraso de paragem, arranque e alarme, a selecção do intervalo de manuten-
ção, a reposição (automática ou manual) e a reposição das configurações de fábrica. Para o pro-
cedimento e uma descrição das configurações, consulte a secção
O símbolo é visível se ocorrer uma situação de alarme. No menu de informações será indicado o
tipo de alarme em questão. O símbolo desaparece quando a avaria desaparecer.
O símbolo é visível quando o número de arranques no menu de informações é apresentado no
visor.
O símbolo é visível quando as horas de funcionamento no menu de informações e os atrasos
definidos no menu de configuração são apresentados no visor. O símbolo fica intermitente
quando o período máximo de funcionamento tiver sido excedido.
6.3 Menu de informações.
6.2 Menu de configuração.
