Tabliczka znamionowa agregatu podnoszącego

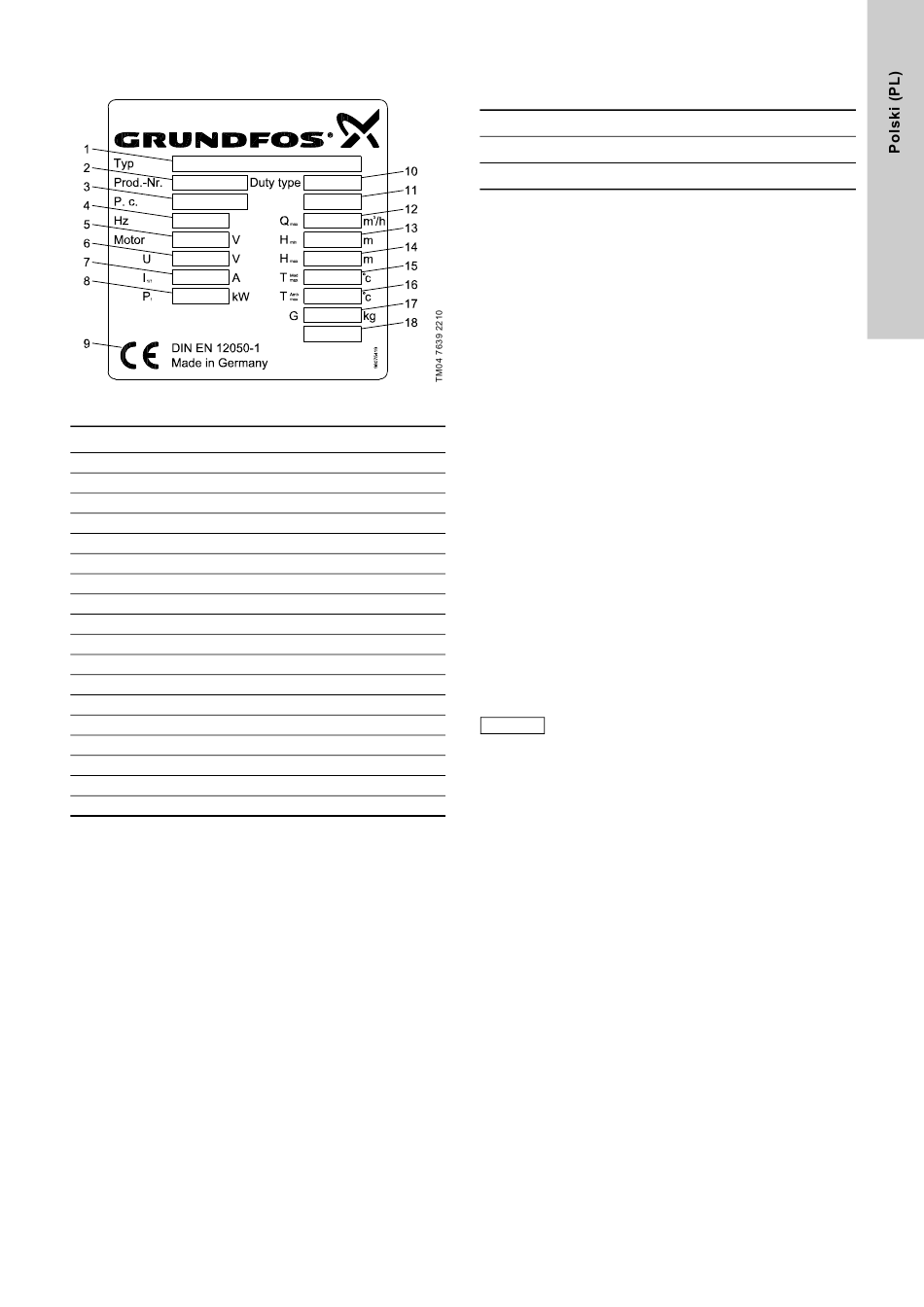

Rys. 3 Tabliczka znamionowa agregatu podnoszącego
Poz. Opis
1 Oznaczenie typu
2 Nr katalogowy
3 Kod daty produkcji (Rok/Tydzień).
4 Częstotliwość [Hz]
5 Liczba faz + napięcie [V]
6 Napięcie [V]
7 Prąd pełnego obciążenia [A]
8 Moc wejściowa silnika P
9 Znak CE
10 Tryb pracy
11 Numer seryjny
12 Maksymalna wydajność [m
13 Minimalna wysokość podnoszenia [m]
14 Maksymalna wysokość podnoszenia [m]
15 Maksymalna temperatura cieczy [°C]
16 Maksymalna temperatura otoczenia [°C]
17 Masa [kg]
18 Rezerwa
6.1.1 Zbiornik
Mocnoszczelny, nieprzepuszczający gazów i zapachów zbiornik
jest wykonany z odpornego na działanie ścieków polietylenu (PE)
i dysponuje wszystkimi potrzebnymi króćcami do przyłączania rur
wejściowych, rury odprowadzającej, rury odpowietrzającej
i ręcznej pompy membranowej, która jest dostępna jako
wyposażenie dodatkowe.
Zbiornik agregatu ma z tyłu obrotową, mimośrodową tarczę,
umożliwiającą nastawianie wysokości przyłączanej rury
w zakresie od 180 do 315 mm nad posadzką.
Najczęściej stosowane wysokości są podane obok wejścia.
Patrz rozdział: 8.3 Zalecany sposób mechanicznej instalacji
agregatu podnoszenia.
Ponadto zbiornik posiada cztery wejścia poziome boczne
(2 x DN 100 i 2 x DN 50) i dwa wejścia pionowe górne
(1x DN 150, 1 x DN 50). Osie (środki) wejść poziomych znajdują
się 115 mm (DN 50) i 250 mm (DN 150) nad posadzką.
Wejścia boczne i tylne znajdują się 180 i 250 mm nad posadzką
i umożliwiają bezpośrednie przyłączanie do naściennej lub
stojącej muszli WC zgodnie z EN 33 i EN 37. Do pozostałych
wejść można przyłączać dalsze urządzenia sanitarne.
[kW]
1
3
/h]
Objętość calkowita zbiornika i objętość efektywna (objętość
pomiędzy włączeniem i wyłączeniem) dla agregatów
podnoszenia ścieków Multilift MOG i MDG wynosi:
Poziom dopływu [mm]
Pojemność całk. zbiornika [l]
Objętość efektywna zbiornika [l]
Odpowiedni poziom załączania należy nastawić przy pomocy
menu nastawiania w fazie włączania agregatu do eksploatacji.
Patrz rozdział: 7.2 Menu nastawiania. Pierwszym krokiem po
podłączeniu zasilania jest faza włączania do eksploatacji
z nastawianiem poziomów.
Ukształtowanie dna zbiornika ogranicza gromadzenie się osadów
i kieruje ścieki do pompy.
6.1.2 Typ pompy
Mocnoszczelny, żeliwny korpus silnika pompy został
zaprojektowany do pracy w zanurzeniu; stopień ochrony IP68,
klasa izolacji F = 155 °C, dostępne wersje zasilania 1 x 230 V,
3 x 220 V, 3 x 400 V, 50 Hz. Patrz: charakterystyki pomp, rozdział:
13.5 Charakterystyki.
Korpus stojana silnika jest wykonany z żeliwa i pokryty farbą
epoksydową 150 µm. Pompa posiada mechaniczne uszczelnienie
wału. Szczegółowe dane techniczne znajdują się w rozdziale:
13. Dane techniczne.
Silniki 1-fazowe są zabezpieczone wyłącznikiem termicznym
w uzwojeniu i są zasilane poprzez kondensatory rozruchowe
i robocze zainstalowane w szafce sterownika.
Silniki 3-fazowe są zabezpieczone wyłącznikiem termicznym
w uzwojeniu i dodatkowym, zainstalowanym w szafce sterownika,
wyłącznikiem termicznym.
Jeśli kolejność faz jest nieprawidłowa, sterownik sygnalizuje błąd
i uniemożliwia włączenie pomp(y). Prawidłowa kolejność faz -
patrz rys. 17.
Agregaty podnoszenia ścieków Multilift MDG
posiadają dwie pompy, z których jedna znajduje
się w trybie czuwania i może być wykorzystana
w przypadku awarii drugiej pompy, lub w razie
konieczności pracy jednoczesnej obu pomp, jeśli
ilość pompowanej cieczy przekracza możliwości
RADA
jednej pompy.
Agregat podnoszenia ścieków Multilift MDG musi
być zastosowany, gdy wymagany jest ciągły
przepływ ścieków. System rozdrabniaczy, patrz
rozdział 6.1.5 System
6.1.3 Uszczelnienie wału
W pompach z systemem rozdrabniacza stosowane są dwa
warianty kasetowego uszczelnienia wału.
Pompy do 1,5 kW włącznie posiadają mechaniczne uszczelnienie
wału SiC/SiC, jako uszczelnienie pierwotne oraz uszczelnienie
wargowe stanowiące uszczelnienie wtórne. W ramach serwisu,
uszczelnienie mechaniczne wału i uszczelnienie wargowe
dostarczane są jako jeden element wymienny i gotowy do
montażu. Elementy mogą być wymieniane indywidualnie.
Patrz instrukcja serwisowa.
Pompy o mocy 2,6 kW i większej posiadają podwójne
uszczelnienie mechaniczne wału SiC/SiC, jako uszczelnienie
pierwotne oraz uszczelnienie mechaniczne wału wykonane
z tlenku węgla/tlenku glinu stanowiące uszczelnienie wtórne.
Elementy mogą być wymieniane indywidualnie. Patrz instrukcja
serwisowa.
180 250 315
93 93 93
23 37 50
rozdrabniacza.
