4. Općeniti opis
Grundfos Multilift MOG and MDG precrpne stanice isporučuju se
sa sabirnim spremnikom, priključnom opremom, LC 221
regulatorom i senzorom razine.
U nastavku slijedi opis pojedinih dijelova.

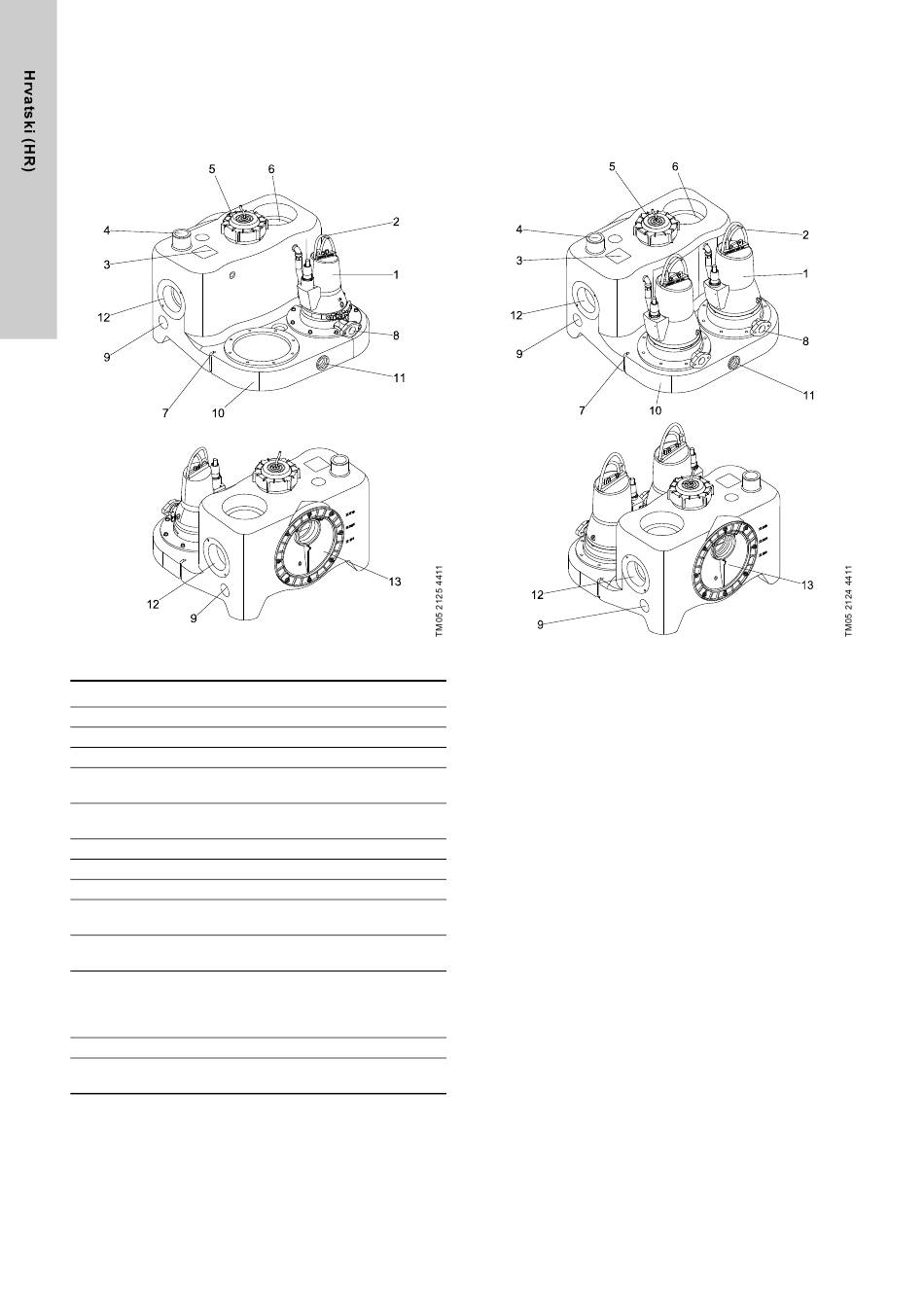

Slika 1 Multilift MOG prednji i stražnji pogled
Poz. Opis
1 Crpka sa sustavom sjekača i vortex impelerom
2 Nosač za podizanje
3 Natpisna pločica
Priključak za odzračivanje, DN 70
4
(vanjski promjer, 75 mm), otvoren
Navojni čep za tlačnu cijev i revizorni otvor
5
spremnika
6 Vertikalni ulaz, DN 150 (brtva je dodatna oprema)
7 Točka učvršćivanja
8 Ovalna prirubnica za spajanje ispusne linije
Bočni ili gornji ulaz, DN 50 (brtve su dodatna
9
oprema). Utičnica za MOG; spojni komad za MDG
Sabirni spremnik sa ručkom za nošenje ugrađenom
10
u tijelo spremnika.
Priključak za ručno upravljanu membransku crpku,
1 1/2".
11
Utičnica s brtvom za MOG; priključni dio s
fleksibilnim spojnim crijevom i spojnicama za MDG
12 Horizontalni ulaz, DN 100 (brtva je dodatna oprema)
Podesivi ulazni disk, DN 100 (DN 150 je opcija kao
13
dodatna oprema)
256
Slika 2 Multilift MDG prednji i stražnji pogled
