6.2 Krmilnik LC 221

Krmilnik LC 221 je krmilnik nivoja, zasnovan posebej za nadzor in
spremljanje črpalne postaje Multilift MOG in MDG podjetja
Grundfos. Osnovo za nadzor predstavlja nenehno prejemanje
signala iz piezoresistivnega senzorja, ki je nameščen v zbiralniku.
Krmilnik nivoja črpalki Multilift MOG in MDG vklaplja in izklaplja
glede na raven tekočine, ki jo meri nivojski senzor. Ko je dosežen
nivo zagona, se prva črpalka zažene, ko pa se nivo tekočine
spusti na nivo izklopa, krmilnik izklopi črpalko. Ko je dosežen
drugi nivo zagona, se druga črpalka zažene (le MDG) , ko pa se
nivo tekočine spusti na nivo izklopa, krmilnik izklopi črpalko.
Obe črpalki se vklapljata izmenično (MDG).
V primeru okvare ene črpalke se bo vklopila druga (samodejen
preklop črpalke za MDG).
Alarm se bo sprožil v primeru visoke ravni tekočine v zbiralniku,
okvare črpalke itd.
Krmilnik nivoja ima mnogo več funkcij, ki so opisane spodaj.

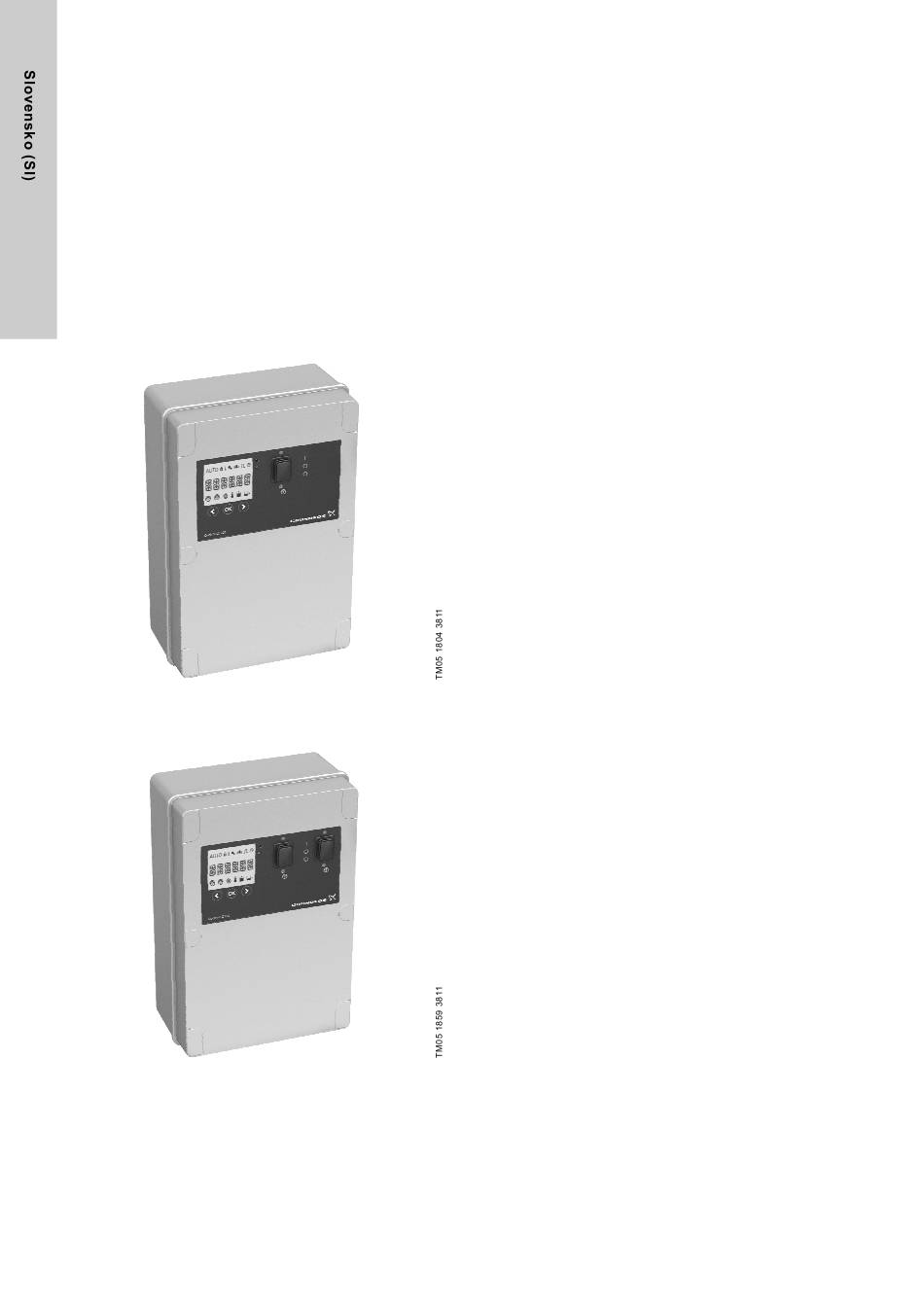

Slika 7 Krmilnik nivoja LC 221 za črpalno postajo
Multilift MOG
Slika 8 Krmilnik nivoja LC 221 za črpalno postajo
Multilift MOG
620
Krmilnik LC 221 ima naslednje funkcije:
• nadzor vklopa/izklopa ene ali dveh črpalk odpadne vode, ki
temelji na nenehnem signalu iz piezoresistivnega nivojskega
senzorja z izmeničnim delovanjem in samodejnim preklopom
črpalke v primeru okvare
• motorna zaščita prek prekinjevalca električnega tokokroga
in/ali meritve toka ter povezave toplotnih stikal in omejitve
časa delovanja
• motorna zaščita prek operativne časovne omejitve s sledečim
delovanjem v sili. Normalni obratovalni časi so najv. 90 sekund
za cevovod DN 32 in 60 sek za cevovod DN 40, čas delovanja
pa je omejen na 3 minute (glejte pogl.
, koda napake F011, F012).
• samodejni preskusi delovanja (2 sekundi) med dolgotrajno
neuporabo (24 ur po zadnjem obratovanju)
• ponovni vklop z zakasnitvijo do 45 sekund po ponovni
vzpostavitvi napetosti v omrežju (za enakomerno obremenitev
omrežja ob hkratnem zagonu več aplikacij)
• nastavitev časov zakasnitve:
– zakasnitev izklopa (čas od dosega nivoja za zaustavitev do
izklopa črpalke) - če so cevi dolge, se vodni udar zniža
– zakasnitev vklopa (čas od dosega nivoja za zagon do vklopa
črpalke)
– zakasnitev alarma (čas od nastanka napake do sprožitve
alarma). S tem se v primeru občasnega velikega dotoka v
zbiralnik prepreči takojšnja sprožitev alarma za visok nivo.
• avtomatske trenutne meritve za sprožene alarme
• nastavitev tokovnih vrednosti:
– prekomerni tok
– nazivni tok.
• indikacija delovanja o:
– način delovanja (avtomatsko, ročno)
– obratovalne ure
– impulzi (število zagonov)
– maks. izmerjeni tok motorja.
• alarmno sporočilo:
– stanje črpalke (delovanje, okvara)
– napaka v faznem zaporedju in manjkajoča faza
– okvara toplotnega stikala
– alarm za visok nivo vode
– čas za servisiranje/vzdrževanje (izbirno).
• nastavitev samodejne ponastavitve alarma
• dnevnik napak do 20 alarmov
• izbira med različnimi nivoji vklopa
• izbira vrst povezanih senzorjev
• umerjanje senzorja (tovarniško)
• izbira intervala za vzdrževanje (0, 3, 6 ali 12 mesecev).
Osnovni model krmilnika LC 221 ima štiri izhode brez potenciala
za:
– črpalka obratuje
– okvaro črpalke
– alarm za visok nivo vode
– splošne napake.
7.4 Opis prikazov napak
