5.2.3 Indvendigt layout i LC 221

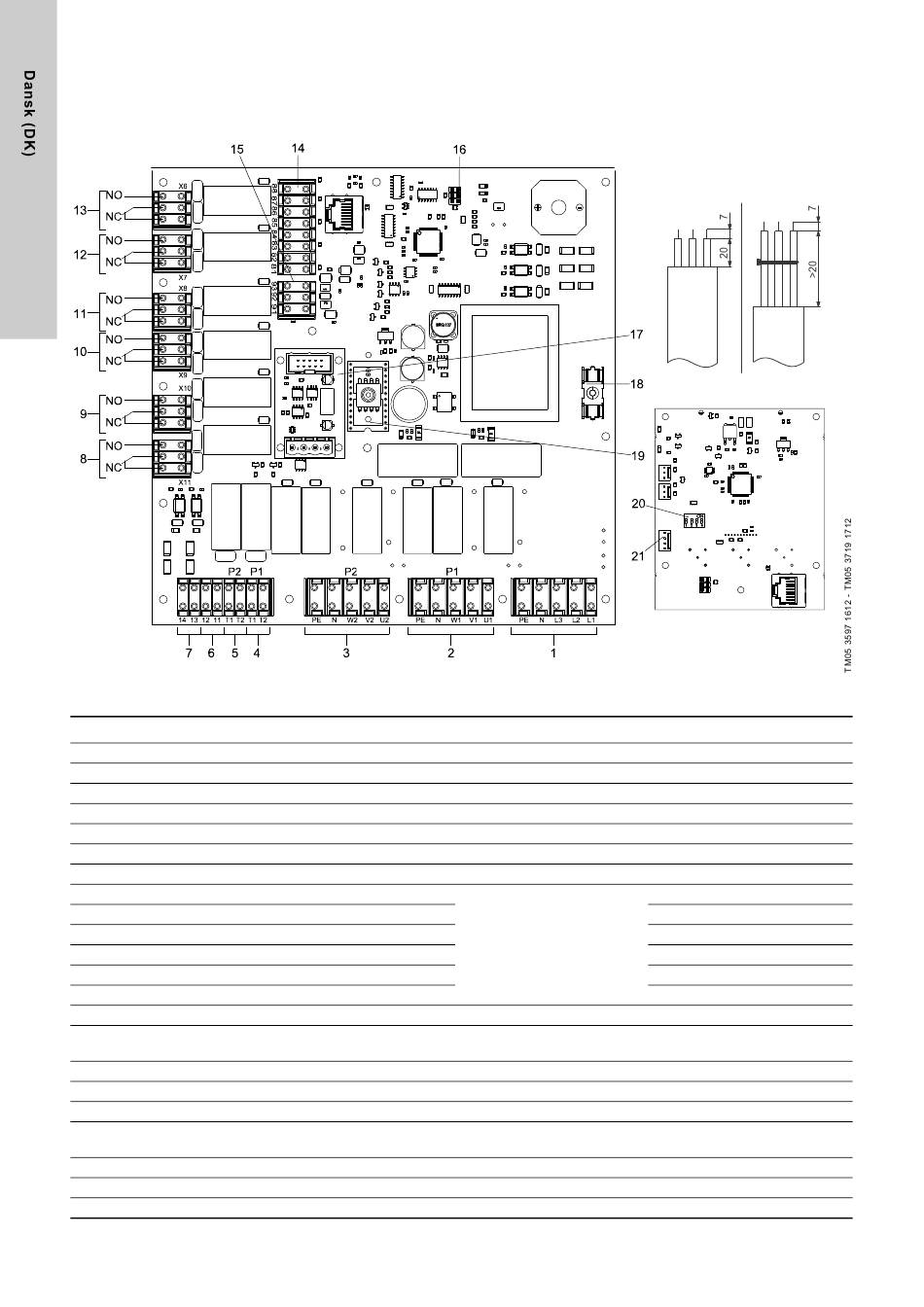

Figur 13 viser det indvendige layout i LC 221.
Fig. 13 Indvendigt layout i LC 221
Pos. Beskrivelse
1 Klemmer til strømforsyning
2 Klemmer til tilslutning af pumpe 1
3 Klemmer til tilslutning af pumpe 2
4 Klemmer til termoafbryder, pumpe 1
5 Klemmer til termoafbryder, pumpe 2
6 Klemmer til ekstern alarm
7 Klemmer til ekstern afstilling
8 Klemmer til fællesfejl
9 Klemmer til højvandsalarm
10 Klemmer til fejl i pumpe 2
11 Klemmer til fejl i pumpe 1
12 Klemmer til drift, pumpe 2
13 Klemmer til drift, pumpe 1
14 Klemmer til niveauafbrydere
Klemmer til ekstra alarm for høj vandstand
14,1
(inde i beholderen)
15 Klemmer til analog sensor
16 Servicestik til PC Tool
17 Stik til GENIbus interfacemodul
18 Styrestrømssikring
19 Piezoresistivt tryksensormodul
20 DIP-switch (anvendes ikke til denne applikation)
21 Stik til 9 V-batteri (tilbehør)
96
Bemærk: Kabelforbindelse til pos. 8-15:
Brug en kabelstrip hvis ledningerne stikker
mere end 20 mm ud fra kabelkappen.
Bemærkninger
230 V
230 V
Potentialfrie skiftekontakter
NO/NC med maks. 250 V / 2 A.
OBS: Forbind disse klemmer til
forsyningsspænding eller lav-
spænding, men ikke en blan-
ding.
Digital
Digital
0-5 V eller 4-20 mA
Finsikring:
100 mA / 20 mm x ∅5
0-5 V
Klemmebetegnelse
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (jord), 92 (signal), 93 (12 V)
-
-
-
-
-
-
