4. Všeobecné informácie
Čerpacie stanice Grundfos Multilift MOG a MDG sú dodávané
kompletné so zbernou nádržou, pripojovacím príslušenstvom,
riadiacou jednotkou LC 221 a snímačom hladiny.
Ďalej je uvedený popis komponentov.

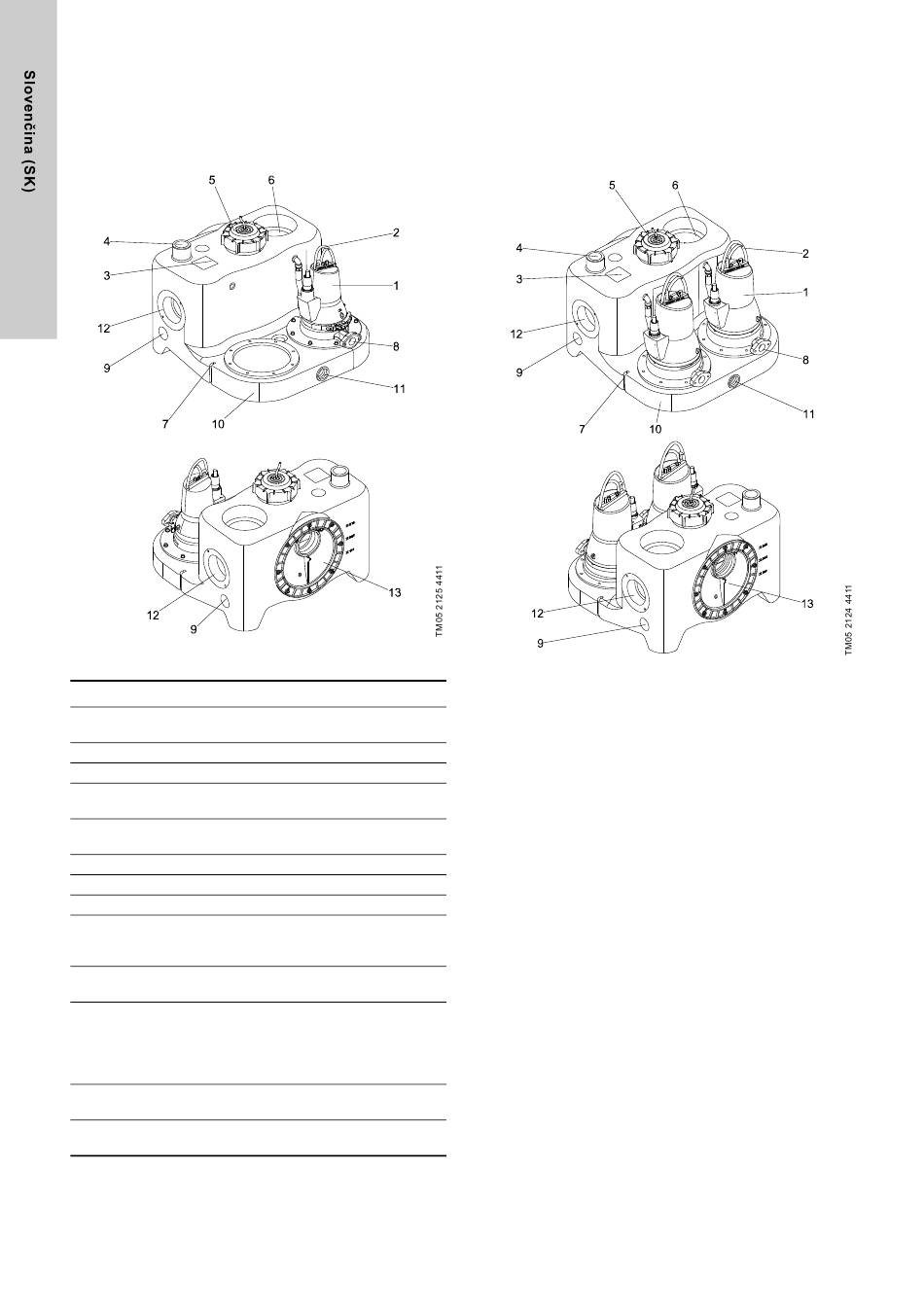

Obr. 1 Multilift MOG, predný a zadný pohľad
Poz. Popis
Čerpadlo so systémom drvenia a vírovým obežným
1
kolesom vortex
2 Zdvíhacia konzola
3 Typový štítok
Ventilačná prípojka, DN 70
4
(vnútorný priemer, 75 mm), otvorená
Skrutkovací uzáver tlakovej hadice a inšpekčného
5
otvoru
6 Vertikálny vstup DN 150 (tesnenie je príslušenstvo)
7 Bod upevnenia
8 Oválna príruba pre pripojenie výtlačného potrubia
Bočný alebo horný vstup DN 50 (tesnenie je
9 príslušenstvo). Zásuvka pre MOG, spojovací kus
pre MDG
Zberná nádrž s držiakom tvarovaným do telesa
10
nádrže
Port pre ručne ovládané membránové čerpadlo,
1 1/2".
11 Zásuvka s tesnením pre MOG; spojovací kus
s flexibilnou spojovacou hadicou a svorkami pre
MDG
Horizontálny vstup DN 100 (tesnenie je
12
príslušenstvo)
Nastaviteľný kotúč na vstup, DN 100
13
(DN 150 voliteľné príslušenstvo)
588
Obr. 2 Multilift MDG, predný a zadný pohľad
