铭牌，提升站

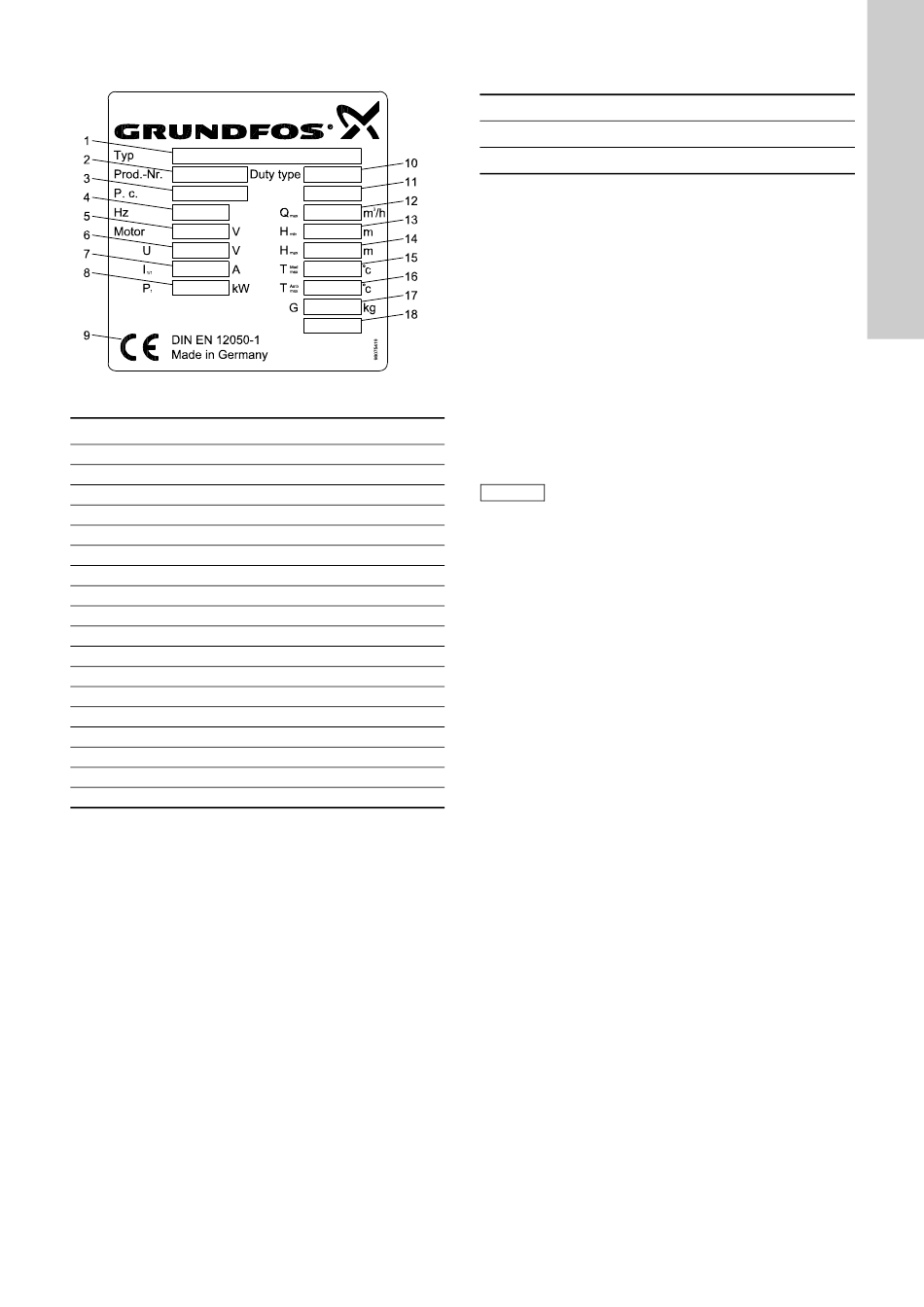

图 3 铭牌，提升站
位置号 说明
1 型号
2 产品号
3 生产代码 （年份/星期）
4 频率 [Hz]
5 相数 + 电压 [V]
6 电压 [V]
7 满载电流 [A]
8 电机输入功率 P [kW]
1
9 CE 标志
10 负载类型
11 序列号
3
12 最大流量[m /h]
13 最小扬程 [m]
14 最大扬程 [m]
15 液体最高温度 [°C]
16 最高环境温度 [°C]
17 重量 [kg]
18 空白
5.1.1 集水箱
集水箱由抗污水型高分子聚乙烯材料制成，不仅气密性好而且防
臭、耐压，并配备必要的连接口，可与进水管、排水管、通风管以
及手动操作型隔膜泵 （作为配件供应）连接。
集水箱的背面配备了一个可转动的离心阀片，因此可在地面以上
180-315 mm的任何位置处对进口进行调整。 在进口侧对最常用的
7.3 提升站安装程序
高度进行了标记。 见章节
而且，集水箱在水箱两侧配有4个水平进水口 （2个DN 100和2个
DN 50） ，在顶部配有2个垂直进水口 （1个DN 150和1个DN 50） 。
水平进水口的中心位于地面以上115 mm （DN 50）和250 mm
（DN 150） 。
根据EN 33 与 EN 37标准，两侧与后端进水口分别位于地面以上
180和250 mm，以便与壁挂式或接地式马桶连接。 其余卫生洁具可
与其它接口连接。
Multilift MOG和MDG系列提升站的水箱容积与有效容积 （启动与关
闭的容积差）请见下表：
进口高度[mm]
水箱容积[l]
有效容积[l]
必须在启动期间通过设置菜单对相关的启动进水水位进行设置。
见章节
的启动阶段。
为减少杂质在箱底沉积并将污水引向水泵，水箱箱底为倒角设计。
5.1.2 泵
水泵叶轮为自由流动漩涡式叶轮，以确保水泵在使用寿命期内拥有
稳定的作业性能。 见章节
电机定子外壳由具有150 μm环氧树脂涂层的铸铁制成。 水泵配备机
械轴封。 更多技术数据参见章节
单相电机受到线圈热敏开关的保护，通过控制箱内配备的启动和操
作电容器运行。
三相电机受到线圈热敏开关以及控制箱中热敏断路器的保护，在电
机过载时，热敏断路器可自动关闭电机。
如果三相水泵的相序发生错误，控制器会发出故障指示并阻止水泵
启动。 有关相序的纠正，见图17。
5.1.3 轴封
研磨泵包含两种轴封类型，均为集装式密封。
功率小于等于1.5 kW的水泵配有一个作为主要密封件的碳化硅/碳化
硅(SiC/SiC) 机械轴封和一个作为二级密封件的唇式密封。 为便于维
修，唇式密封和机械轴封均为可即时安装的可更换元件。 元件可单
独更换。 见维修说明。
功率为2.6 kW以上的水泵配有一个双重密封，由一个作为主要密封
件的SiC/SiC机械密封和一个作为二级密封件的碳/氧化铝机械轴封
组成。 元件可单独更换。 参见维修说明。
。
6.2 设置菜单
。 连接电源后的第一个步骤是进行液位设置后
12.5 性能曲线
12. 技术数据
Multilift MDG提升站配有两台水泵，因此可将一台用作
水泵故障时的备用泵， 或在进水量超过一台水泵的性
能时用以提高水泵的泵送性能。
注意
若废水水流不能被中断，则应安装Multilift MDG系列提
升站。 研磨系统的相关信息参见章节5.1.5
180 250 315
93 93 93
23 37 50
中的水泵曲线。
。
研磨系统。
