5.1.4 Motora kabelis
Motora kabelis ir pievienots motoram, izmantojot kabeļa ievadu.
Korpusa klase ir IP68. Kabelis ir 10 m garš.
Motora pases datu plāksnīte
1
2
3
4
5
6
7
8
9
10
11
12
13
14

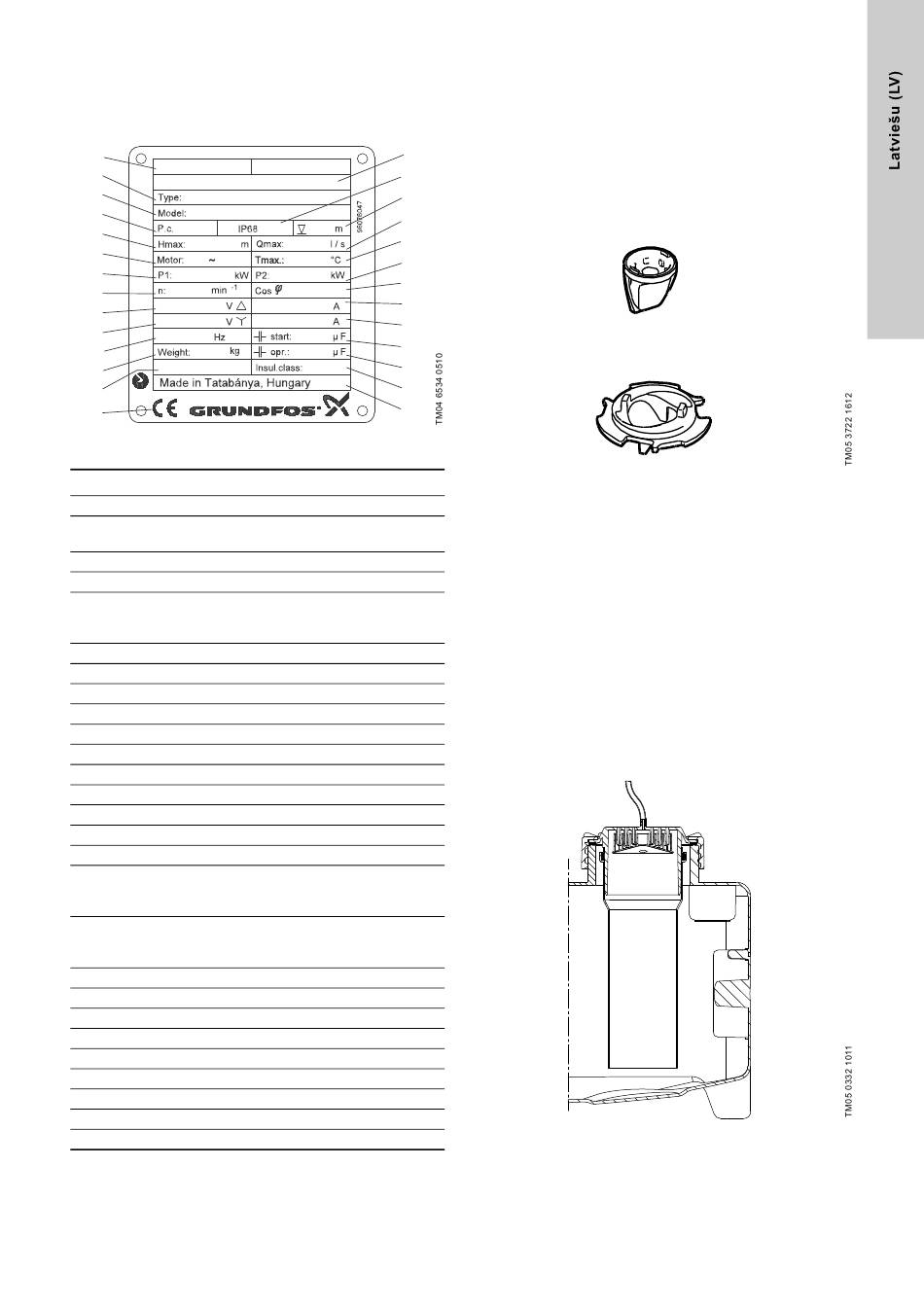

4. ilustr. Motora pases datu plāksnīte
Poz. Apraksts
1 Ex zīme
Tipa apzīmējums (nav norādīts, sk. notekūdeņu
2
pārsūknēšanas mezgla pases datu plāksnītē)
3 Produkta numurs
4 Ražošanas kods (gads/nedēļa)
Maksimālais spiedienaugstums
5 (nav norādīts, sk. notekūdeņu pārsūknēšanas mezgla
pases datu plāksnītē)
6 Fāžu skaits
7 Nominālā ieejas jauda
8 Nominālais ātrums
9 Nominālais spriegums, ∆
10 Nominālais spriegums, Y
11 Frekvence
12 Svars bez kabeļa
13 Darba režīms
14 CE zīme
15 Sprādzienaizsardzība
16 Korpusa klase saskaņā ar IEC
Maksimālais uzstādīšanas dziļums
17 (nav norādīts, sk. notekūdeņu pārsūknēšanas mezgla
pases datu plāksnītē)
Maksimālais plūsmas ātrums
18 (nav norādīts, sk. notekūdeņu pārsūknēšanas mezgla
pases datu plāksnītē)
19 Maksimālā šķidruma temperatūra
20 Izejas jauda
21 Jaudas koeficients
22 Nominālā strāva, ∆
23 Nominālā strāva, Y
24 Palaides kondensators
25 Darbības kondensators
26 Izolācijas klase
27 Ražotājvalsts
5.1.5 Smalcināšanas sistēma
Smalcināšanas sistēma sastāv no divām daļām, stacionāra
smalcināšanas gredzena un rotējošas smalcināšanas galvas.
Sk. 5. ilustrācijā.
Smalcināšanas gredzens ir nostiprināts pie sūkņa korpusa ar
tapveida savienojuma ligzdas palīdzību un fiksēts pareizā
15
pozīcijā ar skrūvi. Smalcināšanas galva ir nostiprināta pie
16 vārpstas ar skrūvi, kas notur darbratu pozīcijā. Informāciju pr
smalcināšanas sistēmas noregulēšanu un nomaiņu sk.
17
ekspluatācijas instrukcijās.
18
19
20
21
22
23
24
25
26
27
5. ilustr. Smalcināšanas sistēma
5.1.6 Līmeņa sensors
Regulatorā ievietotais pjezorezistīvais spiediena sensors ar
šļūtenes palīdzību ir savienots ar spiediencauruli tvertnē.
Uzskrūvējamais vāciņš, kur šļūtene ir pievienota, ietver
kondensāta podu un savienojumu DN 100 caurulei. Šī caurule,
spiediencaurule, ieiet tvertnē. Pieaugošs šķidruma līmenis
saspiež gaisu spiediencaurulē un šļūtenē un pjezorezistīvais
sensors pārveido izmainījušos spiedienu analogā signālā.
Vadības bloks lieto analogo signālu, lai ieslēgtu un izslēgtu sūkni
un norādītu augsta ūdens līmeņa avārijsignalizāciju.
Spiediencaurule ir fiksēta zem uzskrūvējamā vāciņa, un to var
izņemt, ja ir nepieciešams veikt tehnisko apkopi,
servisapkalpošanu vai attīrīt caurules iekšpusi.
Apaļā šķērsgriezuma blīvgredzens nodrošina hermētiskumu.
Piegādātās šļūtenes garums ir 10 m. Šļūtene jāsavieno ar
regulatoru.
6. ilustr. Uzskrūvējamais vāciņš ar šļūteni, DN 100 cauruli un
kondensāta podu
