Nr 5 üksikasjalik kirjeldus

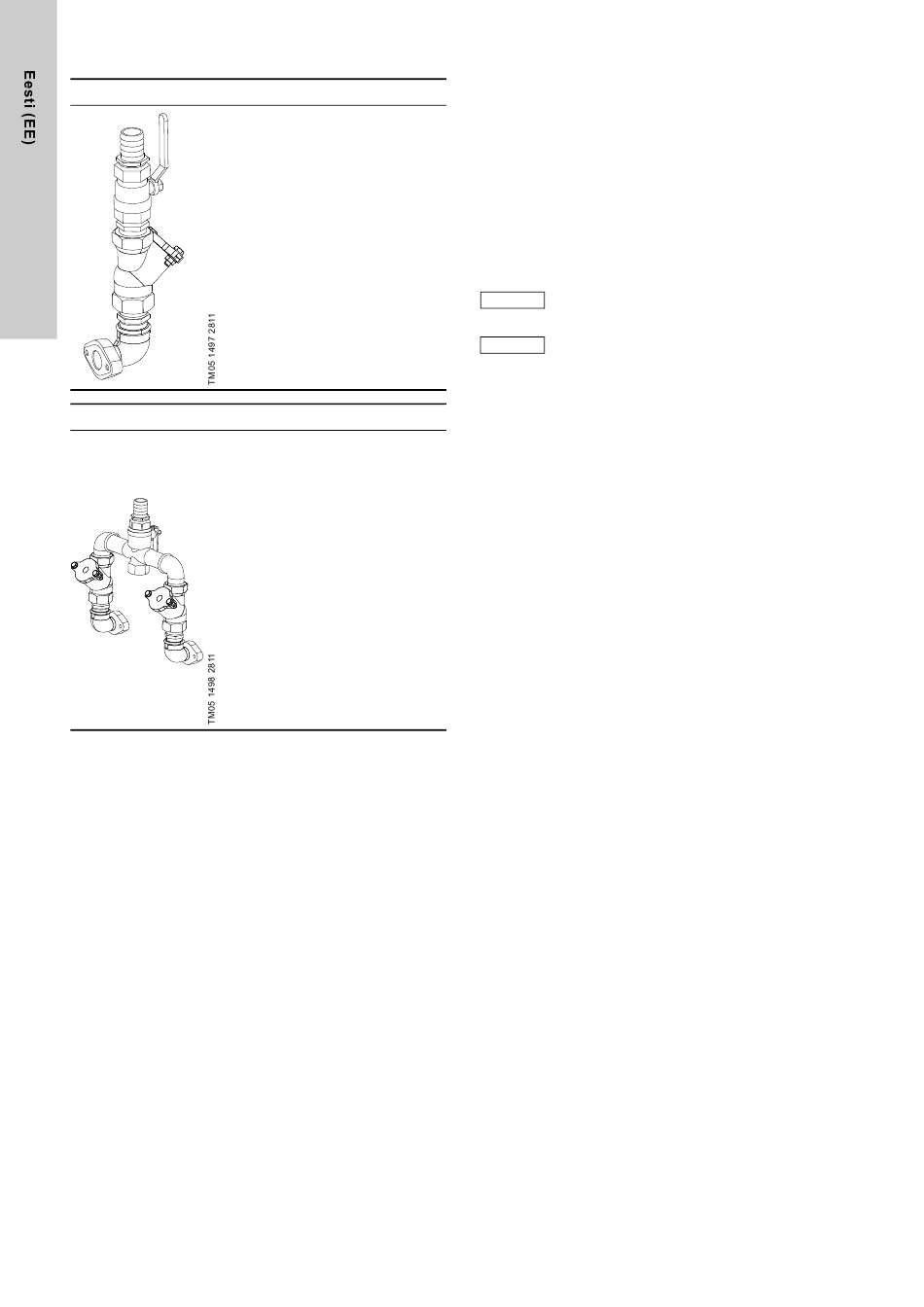

Joonis
1 1/2" täielik eelnevalt kokku pandud
väljalasketorustik MOG jaoks:
– 1 painduv ühendustükk
– 1 vooliku düüs Rp 1 1/2 / DN 40
– 1 (kuul)sulgarmatuur R 1 1/2
– 2 topeltdüüsi Rp 1 1/2
– 1 (kuul)tagasilöögiklapp R 1 1/2
– 1 paine 90 ° Rp 1 1/2 / R 1 1/2
Märkus: 1 1/4" sisekeermega
ovaaläärik tarnitakse koos MOG-ga.
Vt ptk
Joonis
1 1/2" täielik eelnevalt kokku pandud
väljalasketorustik MDG jaoks:
– 1 painduv ühendustükk 2
– 1 vooliku düüs Rp 1 1/2 / DN 40
– 1 (kuul)sulgarmatuur R 1 1/2
– 1 risttükk Rp 1 1/2
– 1 pimekate Rp 1 1/2
– 2 pikka düüsi R 1 1/2
– 2 painet 90 ° Rp 1 1/2 / R 1 1/2
– 2 topeltdüüsi R 1 1/2
– 2 (kuul)tagasilöögiklapp R 1 1/2
– 2 painet 90 ° Rp 1 1/2 / R 1 1/4
Märkus: 1 1/4" sisekeermega kaks
ovaaläärikut tarnitakse koos MDG-ga.
Vt ptk
160
Kirjeldus
2 klambriga DN 40
2. Tarneulatus.
Kirjeldus
klambriga DN 32
2. Tarneulatus.

7.2 Pumpla paigaldamisjuhised

Juhised pumpla õigeks mehaaniliseks paigaldamiseks vastavalt
standardile EN 12056-4.
Vt ptk 7.1.1 Paigaldusskeem.
• Paigaldage pumpla korralikult valgustatud ja ventileeritud
ruumi, jättes 60 cm vaba pinda kõikide osade ümber, mida
tuleb hooldada.
• Valmistage pumba jaoks ette süvend põrandapinnast
madalamal. Kui pumpla paigaldatakse keldrisse, kus on
põhjavee juurdepääsu oht, on soovitatav (mõnedes riikides
nõutav) paigaldada dreeniveepump eraldi süvendisse
põrandapinnast madalamal, et pumbata ruum tühjaks.
Vt joon. 18.
Kogumispaak, pump ja kaablid võivad olla
Märkus
üleujutatud (max 2 m 7 päeva).
Kontroller tuleb paigaldada kuiva ja hästi
Ettevaatust
ventileeritud kohta.
• Kõik toruühendused peavad olema painduvad, et vähendada
resonantsi.
• Pumplaid tuleb kaitsta üleskerkimise ja pöörlemise eest.
• Kõikidel väljalasketorudel pumplast, membraanpumbast ja
dreeniveepumbast peab olema paine ülevalpool kohalikku
paisutustaset. Painde/vesiluku kõrgeim punkt peab olema
tänavatasemest kõrgemal. Vt joon. 18.
• Väljalasketorude (DN 80 ja kõrgemad) jaoks paigaldage
sulgarmatuur väljalasketorusse. Paigaldage sulgarmatuur ka
sisselasketorusse.
• Pinnavett ei tohi juhtida ehitises paiknevasse pumplasse.
Sellel peaks olema eraldi pumpla väljaspool ehitist.
• Pumplatel peab olema heakskiidetud tagasilöögiklapp
vastavalt standardile EN 12050-4.
• Väljalasketoru maht tagasilöögiklapist kõrgemal kuni
paisutustasemeni peab olema väiksem kui efektiivne
paagimaht.
• Üldiselt peab mustvee pumplat ventileerima katusetasemest
kõrgemal. Sellest hoolimata võib juhtida ventilatsiooni teisese
ventilatsioonina peamaja ventilatsioonisüsteemi.
Spetsiaalsed õhutusklapid (lisavarustus) tuleks paigaldada
väljaspoole ehitist.
• Kui heitvesi juhitakse kogumisvoolikusse, peab selle täituvus
olema vähemalt h/d = 0,7. Kogumisvoolik peab pärast
väljalasketoru ühendust olema vähemalt ühe nominaalse
läbimõõdu võrra suurem.
• Kontrolleri peab panema üleujutuste eest kaitstud kohta ja see
peab olema varustatud alarmiga.
Pumba rikke korral kasutage kogumispaagi lihtsaks ja käsitsi
tühjendamiseks membraanpumpa (ei ole kohustuslik).
