5.1.4 Moottorin kaapeli
Moottorin kaapeli on kiinnitetty moottoriin kaapeliläpiviennin
avulla. Kotelointiluokka on IP68. Kaapelin pituus on 10 m.
Moottorin arvokilpi
1
2
3
4
5
6
7
8
9
10
11
12
13
14

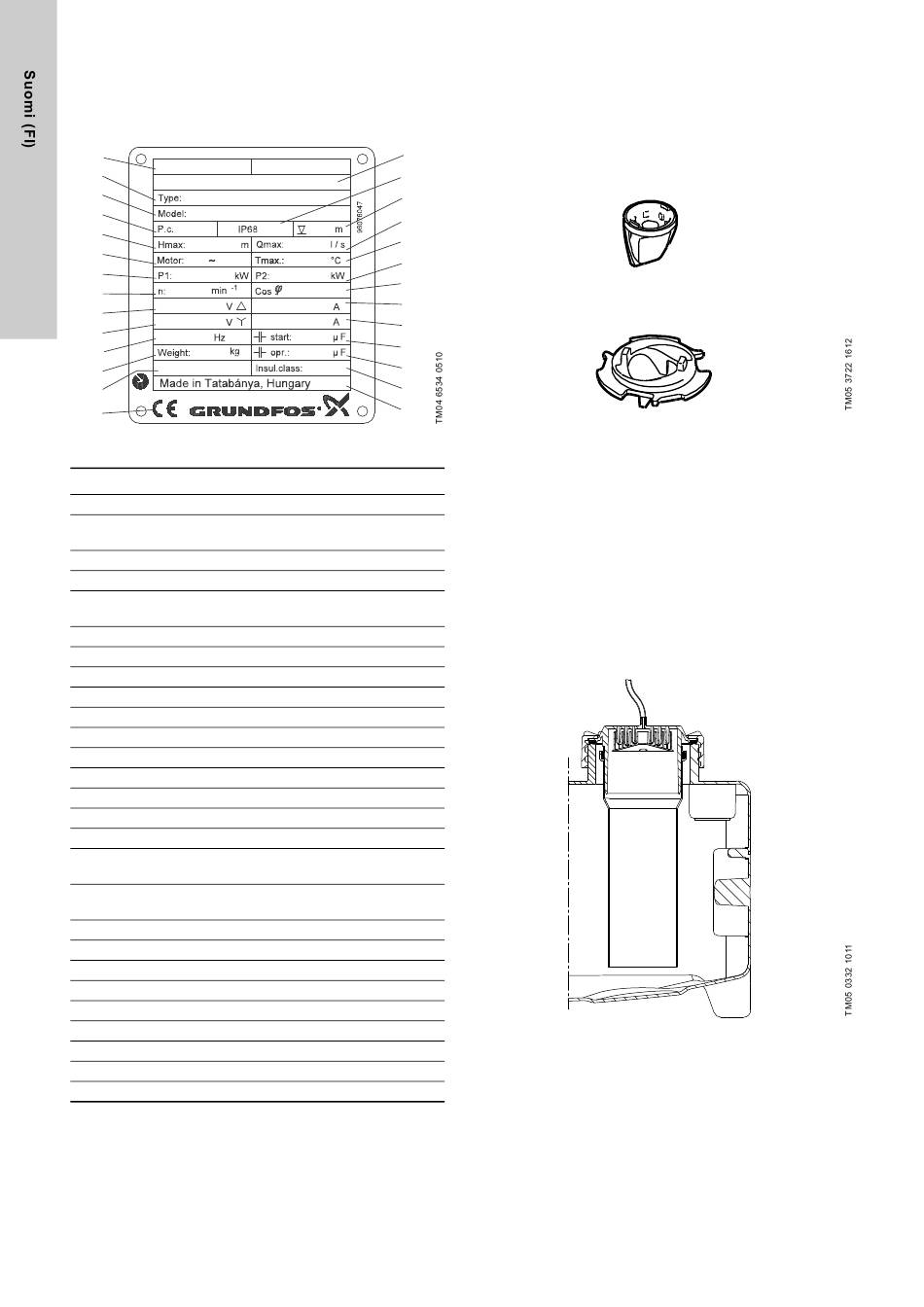

Kuva 4 Moottorin arvokilpi
Pos. Kuvaus
1 Ex-merkintä
Tyyppimerkintä (ei täytetty, ks. pumppaamon
2
tyyppikilpi)
3 Tuotenumero
4 Tuotantokoodi (vuosi/viikko)
Suurin nostokorkeus (ei täytetty, ks. pumppaamon
5
tyyppikilpi)
6 Vaiheiden määrä
7 Nimellisteho
8 Nimellisnopeus
9 Nimellisjännite, ∆
10 Nimellisjännite, Y
11 Taajuus
12 Paino ilman kaapelia
13 Käyttötapa
14 CE-merkki
15 Räjähdyssuojaus
16 IEC-kotelointiluokka
Suurin asennussyvyys (ei täytetty, ks. pumppaamon
17
tyyppikilpi)
Suurin virtaama (ei täytetty, ks. pumppaamon
18
tyyppikilpi)
19 Maks. nestelämpötila
20 Lähtöteho
21 Tehokerroin
22 Nimellisvirta, ∆
23 Nimellisvirta, Y
24 Käynnistyskondensaattori
25 Käyntikondensaattori
26 Eristysluokka
27 Valmistusmaa
674
5.1.5 Repijäjärjestelmä
Repijäjärjestelmä koostuu kahdesta osasta, kiinteästä repijären-
kaasta ja pyörivästä repijäpäästä. Katso kuva 5.
Repijäjärjestelmä kiinnitetään pumpun runkoon bajonettiholkilla ja
lukitaan oikeaan asentoon ruuvilla. Repijäpää kiinnitetään akse-
liin ruuvilla, joka pitää juoksupyörän paikoillaan. Katso repijäjär-
15
jestelmän säätö- tai vaihto-ohjeet huolto-ohjeista.
16
17
18
19
20
21
22
23
24
25
26
27
Kuva 5 Repijäjärjestelmä
5.1.6 Pinta-anturi
Pietsoresistiivinen paineanturi sijaitsee säätimessä ja yhdistetään
letkulla säiliön paineputkeen. Letkun kiinnitykseen käytettävä
kierretulppa sisältää kondenssiveden erottimen ja liitännän
DN 100 -putkelle. Anturin putki, paineputki, ulottuu säiliöön asti.
Nestetason kohoaminen saa ilman puristumaan paineputkessa ja
letkussa, jolloin pietsoresistiivinen anturi muuttaa paineenmuu-
toksen analogiseksi signaaliksi. Ohjauskotelo käyttää analogista
signaalia pumpun käynnistämiseen ja pysäyttämiseen sekä kor-
kean vedenpinnan hälytyksen ilmaisuun. Paineputki on kiinnitetty
kierretulpan alle ja se voidaan irrottaa korjausta, huoltoa ja put-
ken sisäpuolen puhdistusta varten. O-rengas varmistaa tiiviyden.
Letku toimitetaan 10 m pituisena. Letku on liitettävä säätimeen.
Kuva 6 Kierretulppa, jossa letku, DN 100 -putki ja
kondenssiveden erotin
