Plăcuţă identificare, staţie de ridicare

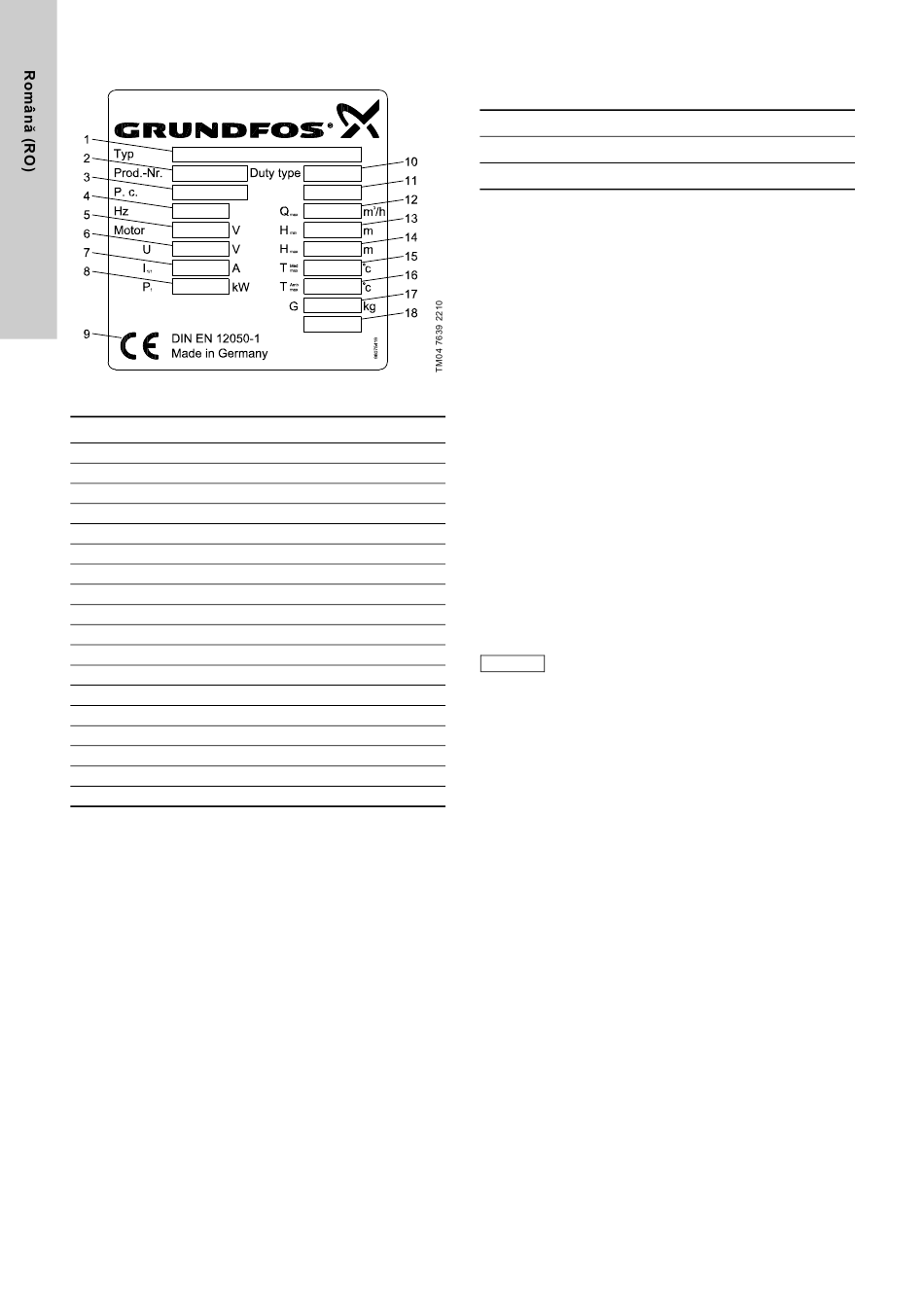

Fig. 3 Plăcuţă identificare, staţie de ridicare
Poz. Descriere
1 Denumire tip
2 Cod produs
3 Cod de fabricaţie (an/ săptamână)
4 Frecvenţă [Hz]
5 Număr de faze + tensiune [V]
6 Tensiune [V]
7 Încărcare maximă [A]
8 Putere intrare motor P
9 Marca CE
10 Tip de sarcină
11 Număr de serie
3
12 Debit maxim [m /h]
13 Înălţime minimă de pompare [m]
14 Înălţimea maximă de pompare [m]
15 Temperatura maximă a lichidului [°C]
16 Temperatură maximă ambientă [°C]
17 Greutate [kg]
18 Spatiu

5.1.1 Rezervor de colectare

Staţia de ridicare include un rezervor de colectare facut din
polietilena rezistenta la ape uzate (PE) cu toate racordurile
necesare pentru conectarea conductei de aspiraţie, conductei de
refulare, conductei de aerisire şi o pompă cu diafragmă operată
manual, care este disponibilă sub formă de accesoriu.
Rezervorul colector are un disc interior excentric care se întoarce
în spate permițând ajustarea intrării la orice greutate la 315 sau
180 mm deasupra podelei. Cele mai obișnuite dimensiuni sunt
marcate lângă aspirație. Vezi secțiunea
instalarea statiei de ridicare.
Mai mult, rezervorul de colectare oferă patru intrări orizontale pe
lateral (2 x DN 100, 2 x DN 50) și două intrări verticale în partea
superioară (1 x DN 150, 1 x DN 50). Centrul intrărilor orizontale
sunt la 115 mm (DN 50) și 250 mm (DN 150) deasupra podelei.
Intrarile laterale si din spate sunt 180 mm si 250 mm deasupra
podelei pentru conexiune la toaleta montata pe perete sau pe
podea conform EN 33 si EN 37. Alte dispozitive sanitare pot fi
conectate la alte porturi.
562
[kW]
1
7.3 Procedura pentru
Volumul rezervorului şi volumul efectiv (volumul între pornire şi
oprire) pentru staţiile de ridicare MOG şi MDG Multilift reiese din
tabelul următor:
Nivel intrare [mm]
Volum rezervor [l]
Volum efectiv [l]
Setarea nivelului de intrare relevant de pornire trebuie să fie făcut
în timpul fazei de pornire prin meniul de setare. Vezi secțiunea
6.2 Meniu setare. Primul pas după conexiunea la alimentare este
faza de pornire cu setarea nivelului.
Pentru minimizarea sedimentarii, fundul rezervorului conduce
apa uzata la pompa.
5.1.2 pompă
Rotoarele pompei sunt proiectate ca un rotor fără curgere Vortex,
care asigură parametrii aproape neschimbaţi pe întreaga durată
de viaţă a pompei. Consultați curbele pompei în secțiunea
12.5 Curbe caracteristice.
Carcasa de stator a motorului este fabricată din fontă acoperită
cu un strat de 150 µm de epoxy. Pompa are etansare mecanica.
Vezi mai multe date tehnice în secțiunea
Motoarele monofazate sunt protejate de un releu termic în bobină
și funcționează printr-un condensator dinăuntrul cabinei de
control.
Motoarele trifazate sunt protejate de un releu termic în bobină și
un întrerupător de circuit termic adițional în cabinet pentru a opri
motorul în caz de suprasarcină.
Dacă secvenţa fazelor pentru pompele trifazice este greşită,
controlerul indică o avarie şi împiedică pompa(pompele) să
pornească. Pentru corectarea secvenței fazei, vezi fig. 17.
Staţiile de ridicare MDG Multilift au două pompe,
astfel asigurând o pompă de rezervă în caz de
avarie sau parametri suplimentari de pompare
dacă aspirația depăşeşte performanța unei
singure pompe.
Notă
Staţiile de ridicare MDG Multilift trebuie utilizate
întotdeauna dacă debitul de apă uzată nu trebuie
întrerupt. Pentru sistem cu tocător vezi secțiunea
5.1.5 Sistem tocător.
5.1.3 Etanşarea arborelui
Pompa cu tocător încorporează două variante de etanșare arbore
care sunt amândouă de tip cartuș.
Pompele până la şi inclusiv 1,5 kW au o etanşare mecanică
(SiC/SiC)ca etanşare primară şi o etanşare spate în spate ca
etanşare secundară. Referitor la service, cele două etanşări, cea
spate-în-spate și cea mecanică, sunt livrate ca o singură unitate
gata de montaj. Componentele pot fi înlocuite individual.
Vezi instrucţiunile de service.
Pompele de 2,6 kW şi mai mari au o etanşare mecanică
(SiC/SiC) ca etanşare primară şi o etanşare secundară mecanică
de carbon/oxid de aluminiu. Componentele pot fi înlocuite
individual. Vezi instrucţiunile de service.
180 250 315
93 93 93
23 37 50
12. Date tehnice.
