7.1.4 Кабель электродвигателя
Кабель подсоединяется к электродвигателю через кабельный
ввод. Класс защиты корпуса: IP68. Длина кабеля составляет
10 метров.
Фирменная табличка на электродвигателе
1
2
3
4
5
6
7
8
9
10
11
12
13
14

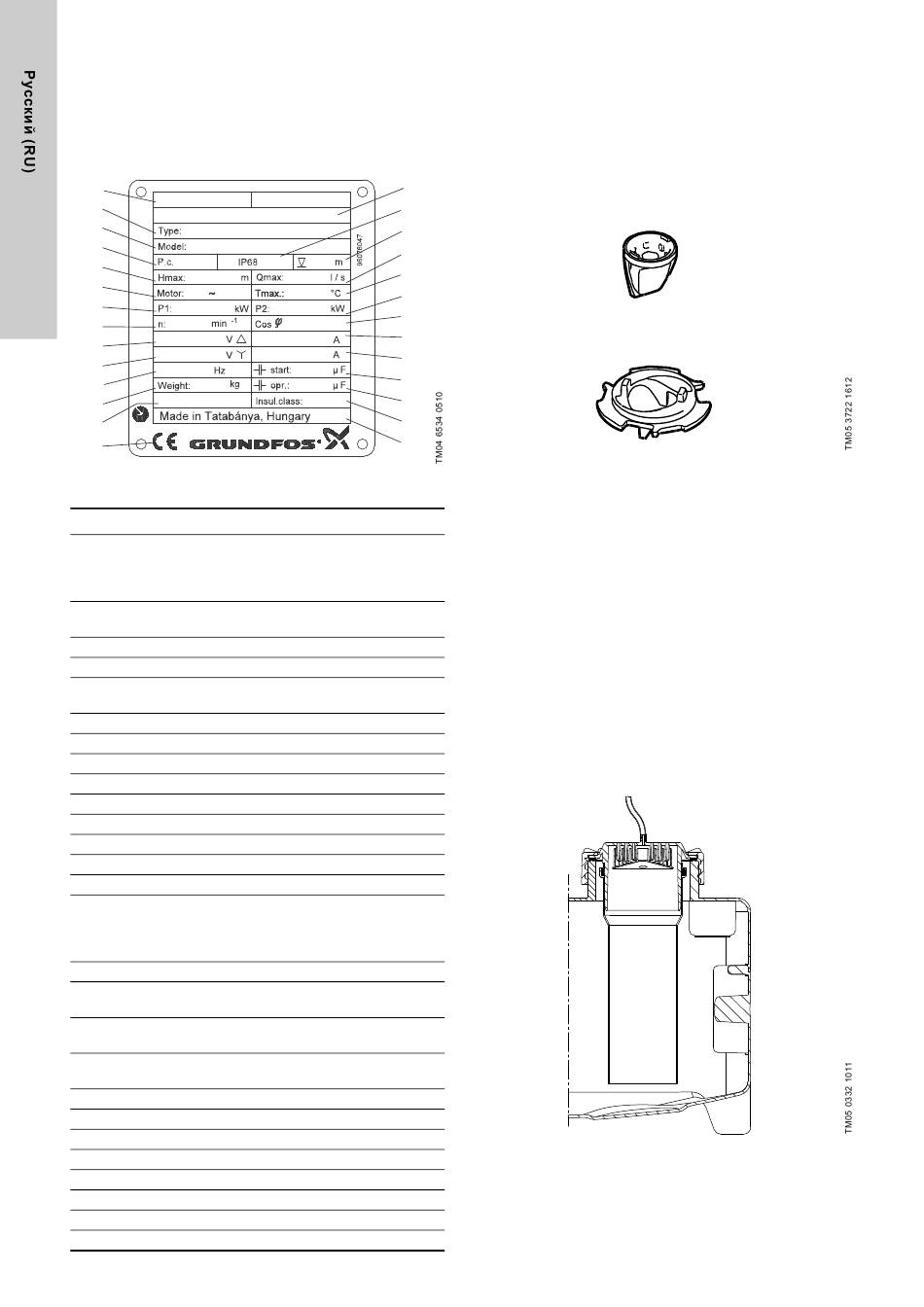

Рис. 4 Фирменная табличка на электродвигателе
Поз. Описание
Маркировка взрывозащищённого исполнения
(Специальное примечание для Российской
1
Федерации: взрывозащищенное исполнение не
применимо для Multilift)
Обозначение типа (не заполнено, см. фирменную
2
табличку насосной установки)
3 Номер продукта
4 Дата изготовления (год/неделя)
Максимальный напор (не заполнено, см.
5
фирменную табличку насосной установки)
6 Число фаз
7 Номинальная потребляемая мощность
8 Номинальная частота вращения
9 Номинальное напряжение, треугольник
10 Номинальное напряжение, звезда
11 Частота
12 Масса без учёта кабеля
13 Режим работы
14 Знак соответствия стандартам ЕС (CE mark)
Взрывозащита
(Специальное примечание для Российской
15
Федерации: взрывозащищенное исполнение не
применимо для Multilift)
16 Класс защиты по IEC
Максимальная глубина монтажа (не заполнено,
17
см. фирменную табличку насосной установки)
Максимальный расход (не заполнено, см.
18
фирменную табличку насосной установки)
Максимальная температура перекачиваемой
19
жидкости
20 Выходная мощность
21 Коэффициент мощности
22 Номинальный ток, треугольник
23 Номинальный ток, звезда
24 Пусковой конденсатор
25 Рабочий конденсатор
26 Класс изоляции
27 Страна изготовления
534
7.1.5 Режущий механизм
Режущий механизм состоит из двух частей: неподвижного
режущего кольца и вращающейся режущей головки.
См. рис. 5.
Кольцо режущего механизма крепится к корпусу насоса и
фиксируется в правильном положении при помощи винта.
Головка режущего механизма крепится к валу винтом,
удерживающим рабочее колесо. Для регулировки или замены
15
режущего механизма см. сервисную инструкцию.
16
17
18
19
20
21
22
23
24
25
26
27
Рис. 5 Режущий механизм
7.1.6 Датчик контроля уровня
Пьезорезистивный датчик давления, расположенный в шкафу
управления, подключен через шланг к трубке датчика в
резервуаре. Крышка с резьбой на подсоединении шланга
оснащена уловителем конденсата и соединением для трубки
DN 100. Эта трубка с датчиком давления уходит вглубь
резервуара. Повышающийся уровень жидкости сжимает
воздух внутри трубки и шланга, затем пьезорезистивный
датчик преобразует перемену давления в аналоговый сигнал.
Для пуска и останова насоса, а также для аварийной
сигнализации высокого уровня жидкости используются
аналоговые сигналы, поступающие из блока управления.
Датчик крепится под крышкой с резьбой и может быть
извлечен с целью проведения технического осмотра,
сервисного обслуживания или очистки трубки.
Кольцевое уплотнение обеспечивает герметичность.
Шланг поставляется длиной 10 м. Шланг должен быть
подсоединен к шкафу управления.
Рис. 6 Крышка с резьбой и шланг, трубка DN 100 и
уловитель конденсата
