5.2.3 LC 221内部结构

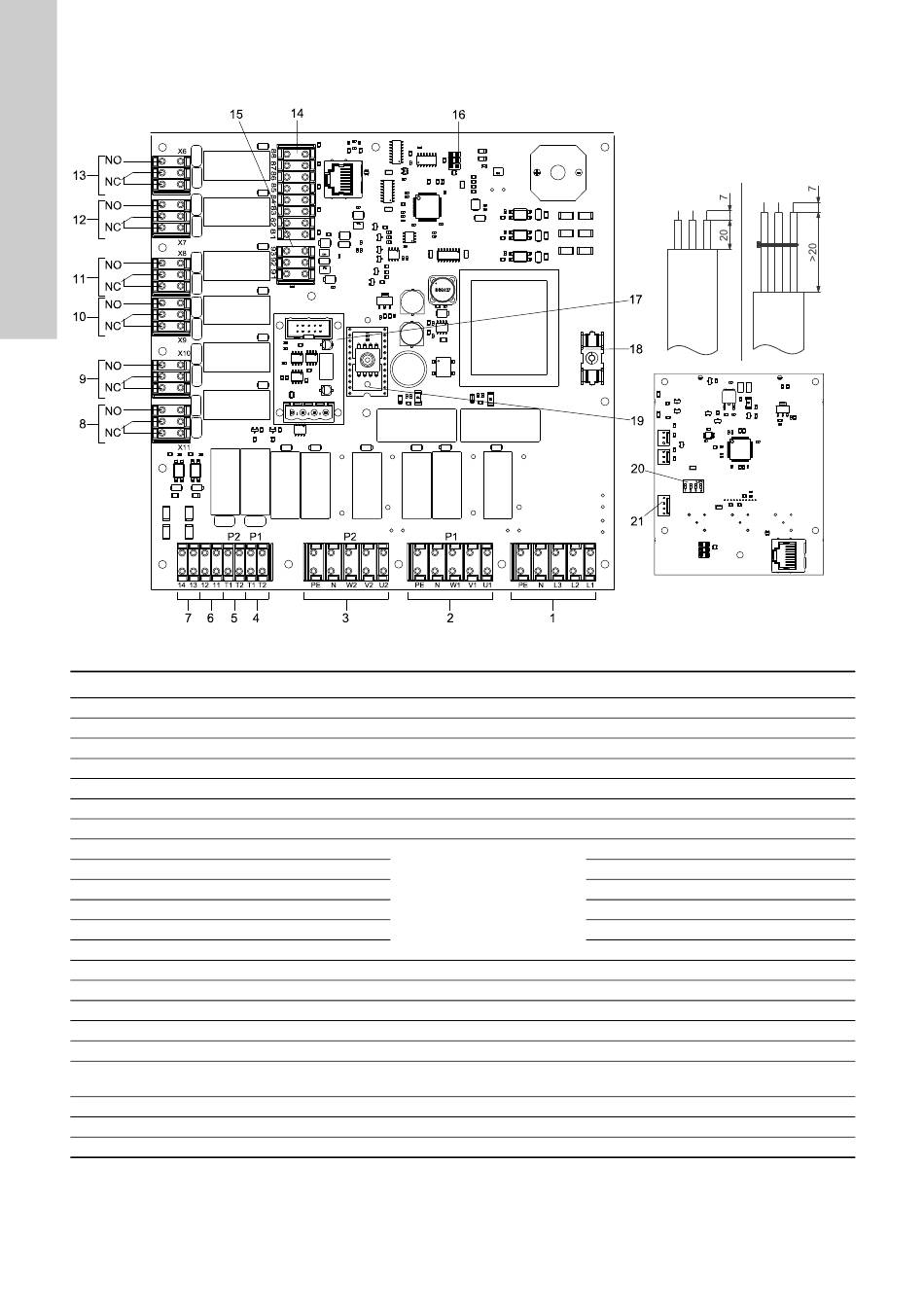

图13显示LC 221的内部结构。
图 13 LC 221内部结构
位置号 说明
1 电源接线端子
2 水泵接线端子1
3 水泵接线端子2
4 水泵1热敏开关接线端子
5 水泵2热敏开关接线端子
6 外部报警端子
7 外部重置端子
8 一般故障端子
9 高水位警报端子
10 水泵2故障端子
11 水泵1故障端子
12 水泵2运行端子
13 水泵1运行端子
14 水位开关接线端子
14.1 其他高水位警报端子 （水箱内部）
15 模拟传感器接线端子
16 维护连接器，用于连接PC套件
17 GENIbus界面模块端子
18 控制电路保险丝：
19 压阻式传感器模块
20 DIP开关 （本应用中未使用）
21 电池接头，9伏 （可选择）
760
注释
230 V
230 V
无电势转换触点 常开/常闭，最高
电压为250 V，最高电流为2 A。
注意： 连接上述端子以便提供网
络电势或低电压，但是切记不要
将两者混合在一起。
数字
数字
0-5 V 或 4-20 mA
精细保险丝：
100 mA / 20 mm x ∅5
0-5 V
注意: 用于8-15号的电缆接头：
如果电缆外皮的突出部分大于20毫米，
则采用一根绑线。
端子序号
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 （GND接地） 、92 （信号） 、93 （12伏）
-
-
-
-
-
-
