Natpisna pločica, precrpna stanica

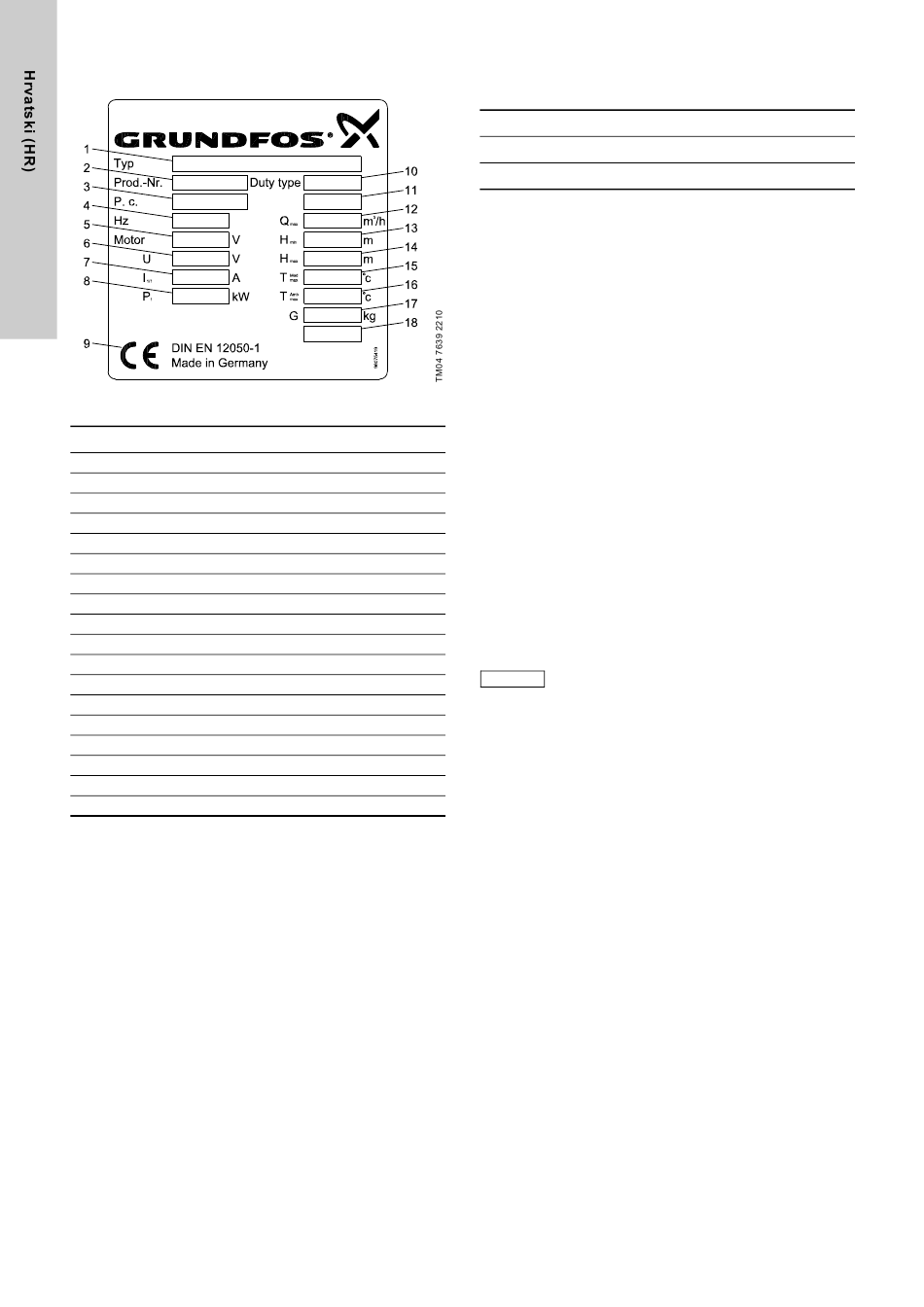

Slika 3 Natpisna pločica, precrpna stanica
Poz. Opis
1 Oznaka tipa
2 Broj proizvoda
3 Šifra proizvoda (godina/tjedan)
4 Frekvencija [Hz]
5 Broj faza + napon [V]
6 Napon [V]
7 Struja punog opterećenja [A]
8 Ulazna snaga motora P
9 CE oznaka
10 Tip rada
11 Serijski broj
3
12 Maksimalni protok [m
13 Minimalna visina dizanja [m]
14 Max. visina dizanja [m]
15 Maksimalna temperatura tekućine [°C]
16 Maksimalna temperatura okoline [°C]
17 Težina [kg]
18 Prazno
6.1.1 Sabirni spremnik
Sabirni spremnik nepropusan za plin, neugodne mirise i tlak je
izrađen od polietilena (PE) otpornog na otpadne vode i ima sve
potrebne priključke za spajanje ulaznih cijevi, ispusnih cijevi,
cijevi za odzračivanje i ručno upravljanu membransku crpku, koja
je dostupna kao dodatna oprema.
Sabirni spremnik ima zakretni, ekscentrični disk na stražnjoj
strani koji omogućava podešavanje ulaza na bilo koju visinu
između 180 i 315 mm iznad poda. Najčešće visine označene su
pored ulaza. Pogledajte poglavlje
precrpne stanice.
Nadalje, sabirni spremnik nudi četiri horizontalna ulaza na
stranama (2 x DN 100 i 2 x DN 50) i dva vertikalna ulaza na vrhu
spremnika (1 x DN 150 i 1 x DN 50). Centri horizontalnih ulaza su
115 mm (DN 50) i 250 mm (DN 150) iznad poda.
Bočni i stražnji ulazi 180 i 250 mm iznad poda su za izravno
spajanje na viseću ili podnu WC školjku u skladu sa EN 33 i
EN 37. Dodatni sanitarni uređaji se mogu spojiti na ostale
priključke.
258
[kW]
1
/h]
8.3 Postupak za ugradnju
Volumen spremnika i efektivni volumen (volumen između start i
stop) za Multilift MOG i MDG precrpne stanice pojeavljuje se u
sljedećoj tabeli:
Ulazna razina [mm]
Volumen spremnika [l]
efektivni volumen [l]
Podešavanje relevantne ulazne razine pokretanja mora se učiniti
prilikom faze pokretanja putem izbornika podešavanja.
Pogledajte poglavlje 7.2 Izbornik
uključivanja opskrbe električnom energijom je faza pokretanja sa
podešavanjem razine.
Kako bi se smanjilo taloženje, dno spremnika je nakošeno za
odvođenje otpadne vode do crpke.
6.1.2 Crpka
Impeleri crpke dizajnirani su kao vortex impeleri slobodnog
protoka što omogućava gotovo nepromijenjene performanse
tijekom cijelog radnog vijeka crpke. Pogledajte krivulje crpke u
poglavlju 13.5 Radne krivulje/.
Kućište statora motora napravljeno je od lijevanog čelika sa
150 µm epoksi premaza. Crpka ima mehaničku brtvu vratila.
Pogledajte više tehničkih detalja u poglavlju
Jednofazni motori su zaštićeni termičkom sklopkom u namotajima
i rade preko startnog i radnog kondenzatora unutar upravljačkog
ormara.
Trofazni motori su zaštićeni termičkom sklopkom u namotajima i
dodatnim termalnim prekidačem kruga u upravljačkom ormaru
koji isključuje motor u slučaju preopterećenja.
Ako je redoslijed faza trofaznih crpki pogrešan, regulator
označava kvar i sprječava pokretanje crpke(i). Za ispravak
redoslijeda faza, pogledajte sl. 17.
Multilift MDG precrpne stanice imaju dvije crpke,
stoga pružaju opciju pričuvne crpke u slučaju
kvara crpke ili dodatni učin ukoliko ulazna
količina premašuje radne karakteristike jedne
crpke.
Uputa
Uvijek instalirajte Multilift MDG precrpne stanice
kada se ne smije prekinuti protok otpadnih voda.
Za sustav sjekača, pogledajte poglavlje
6.1.5 Sustav sjekača.
6.1.3 Brtva vratila
Crpka sa sjekačem uključuje dvije varijante brtve vratila i obje su
tip patronske brtve.
Crpke do i uključujući 1,5 kW imaju silicon carbide/silicon carbide
(SiC/SiC) mehaničku brtvu vratila kao primarnu brtvu i kliznu
brtvu kao sekundarnu brtvu. Vezano za servis, klizna brtva i
mehanička brtva vratila isporučuju se kao jedna zamjenljiva
jedinica spremna za montažu. Komponente je moguće zamijeniti
individualno. Pogledajte servisne upute.
Crpke od 2,6 kW imaju dvostruku brtvu koja se sastoji od SiC/SiC
mehaničke brtve kao primarne brtve i carbon/aluminium oxide
mehaničke brtve vratila kao sekundarne brtve. Komponente je
moguće zamijeniti individualno. Pogledajte servisne upute.
180 250 315
93 93 93
23 37 50
postavki. Prvi korak nakon
13. Tehnički podaci.
