7.3 Atık su transfer istasyonunun montaj işlemi
1. Teslimat kapsamını kontrol edin.
Teslimat kapsamı için 2. Teslimat kapsamı
2. Multilift MOG veya MDG'nin arkasındaki ayarlanabilir girişi
hazırlayın.
Çevrilebilir disk, DN 100 girişe sahiptir ve girişin, zeminden
180 ile 315 mm arası yüksekliğe ayarlanabilmesine imkan
tanır. En yaygın yükseklikler olan 180, 250 ve 315 mm girişin
yanında işaretlenmiştir. Bakınız, şekil 19. DN 150 girişli bir
giriş diski aksesuar olarak mevcuttur. Bakınız, şekil 20.
Giriş diskinin dış halkasının etrafındaki vidalar tam
sıkılmamıştır ve giriş diskinin çevrilebilmesine imkan tanır.
Bu sayede giriş, istenen giriş yüksekliğine ayarlanabilir.
İstenen giriş yüksekliği ayarlandığında, tüm vidaları sıkın.
Tüm vidalar maks. 9 Nm sıkılmalıdır.
Multilift MOG veya MDG'yi bağlamadan önce,
giriş borusu yüksekliğine uydurmak için giriş
diskini çevirirken, atık su transfer istasyonu ve
Not
basmanın da buna uygun olarak yana
(maks. 72,5 mm) hareket edeceğine dikkat edin.
Bakınız şekil 19.

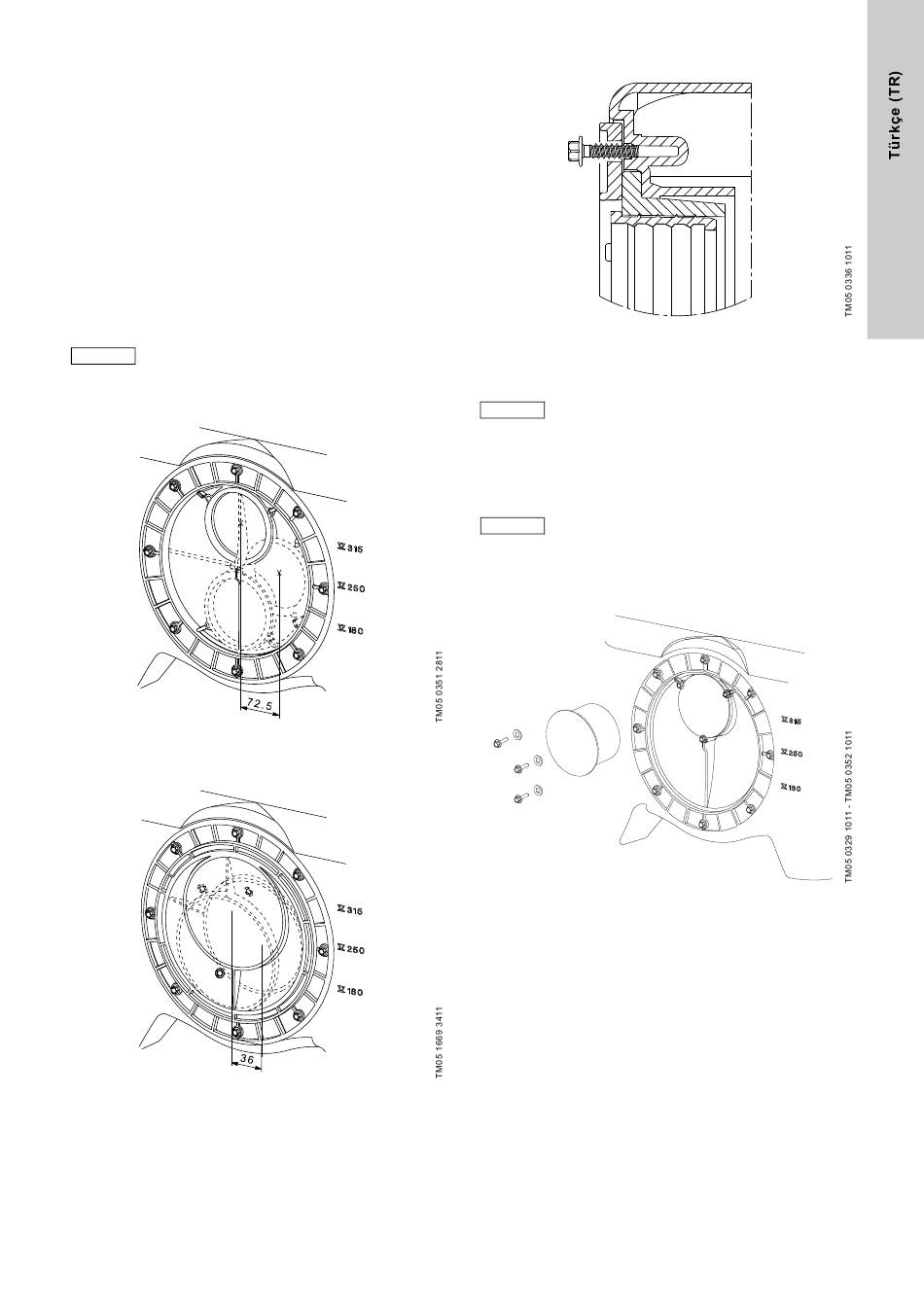

Şekil 19 DN 100 giriş diski, yerden 180 ile 315 mm arası
yükseklikte giriş borusunun ortasına ayarlanabilir
Şekil 20 Opsiyonel DN 150 giriş diski, yerden 207 ile 279 mm
arası yükseklikte giriş borusunun ortasına
ayarlanabilir
bölümüne bakınız.
Şekil 21 Dış halkada sıkılmamış vida
İkaz
Not
Şekil 22 Ana girişe tapa takılması
3. İsteneni keserek opsiyonel girişleri hazırlayın.
DN 150 için ∅150, DN 100 için ∅100 ve DN 50 için ∅43
boyutundaki kapaklı matkaplar kullanın. Kesim hattı için girinti
oluşturulur. Kesim uçlarının keskin olmasını engellemek için
deliklerin çapağı alınmalıdır. Sızdırmazlık elemanlarında
manşonlar bulunmaktadır.
Multilift MOG ve MDG atık su transfer
istasyonları, çevrilebilir giriş diskinin dış
halkasında gevşek vidalarla temin edilmektedir.
Bakınız, şekil 21. Giriş borusunu bağlamadan
önce tüm vidaların maks. 9 Nm sıkma torkuyla
sıkıldığından emin olun ve gerekiyorsa sıkın.
Ana giriş kullanılmayacaksa, üç vida ve rondela
ile sabitlenmiş standart bir DN 100 boru tapası
kullanılarak kolayca kapatılabilir.
Bakınız, şekil 22.
Atık su transfer istasyonu ile birlikte sadece vida
ve rondela sağlanmaktadır. Boru tapası ayrıca
satın alınmalıdır.
