8.2 Installation mécanique
Avertissement
Lors du forage des orifices, veiller à ne pas
endommager les câbles ni tuyauteries d'eau et de
gaz. Assurer une installation sécurisée.
Le LC 221 peut être monté sans retirer la façade
Nota
avant.
Procéder comme suit :
• Monter le LC 221 sur une surface murale plane.
• Monter le LC 221 avec les presse-étoupes pointant vers le bas
(les presse-étoupe additionnels, si nécessaire, doivent être
montés sur la partie inférieure du coffret).
• Monter le LC 221 à l"aide de quatre vis à travers les orifices
de montage situés dans la plaque arrière du coffret. Percer les
orifices de montage avec un foret de 6 mm en utilisant le
gabarit de perçage fourni avec le régulateur. Installer les vis
dans les orifices de montage et les serrer fermement.
Monter les capuchons en plastique.

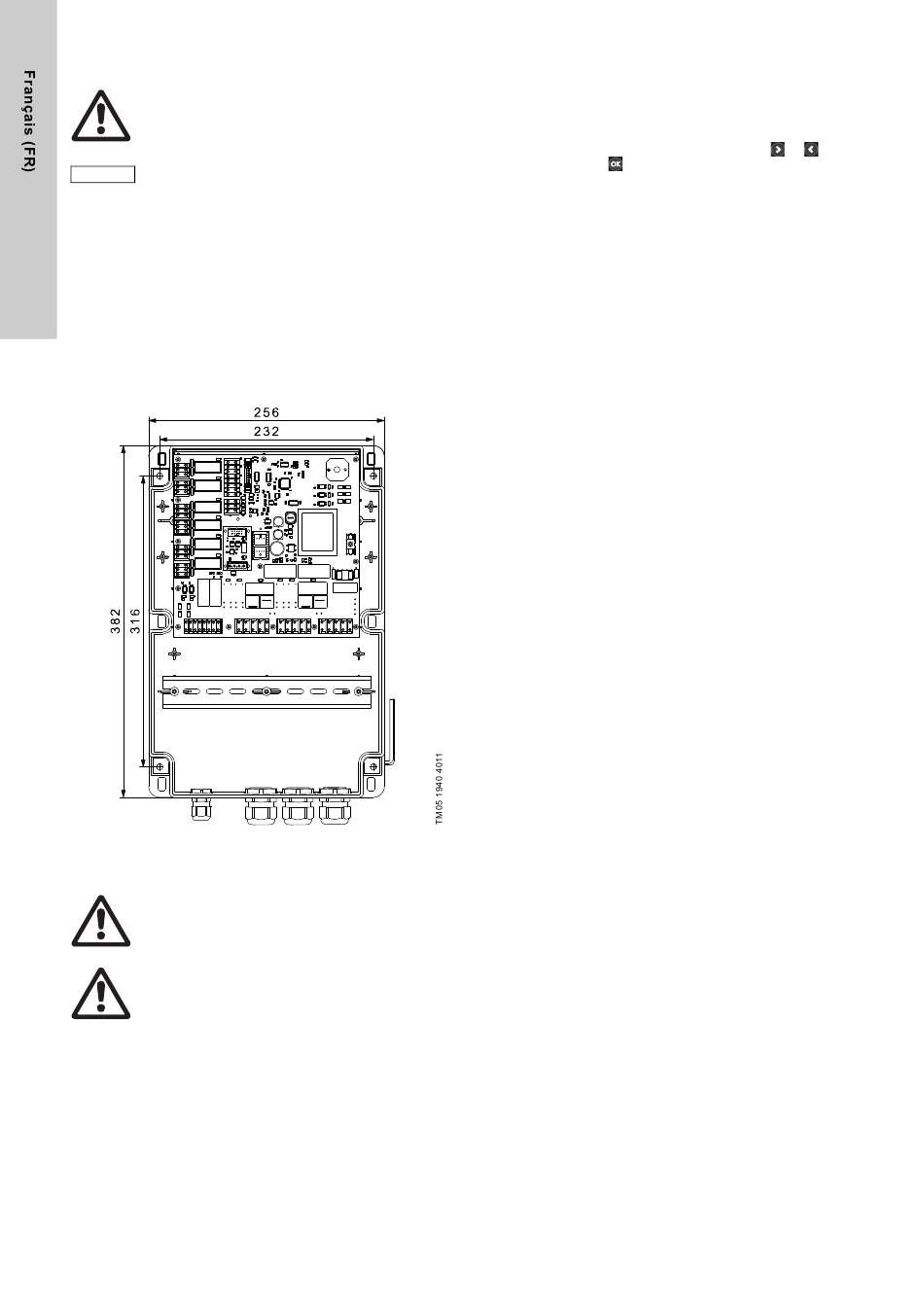

Fig. 26 Montage du régulateur sur le mur
8.3 Connexion électrique
Avertissement
Le LC 221 doit être connecté conformément aux
normes en vigueur pour l'application en question.
Avertissement
Couper l'alimentation électrique avant d'ouvrir le
coffret.
La tension et la phase sont indiquées sur la plaque signalétique
du régulateur. S'assurer que le régulateur est conçu pour l'ali-
mentation électrique sur laquelle il est utilisé.
Tous les câbles/fils doivent être installés par les presse-étoupes
et les bagues (IP65).
La prise doit être placée proche du coffret puisque le régulateur
est fourni avec un câble d'1,5 m, une prise Schuko pour pompes
monophasées et une prise CEE pour pompes triphasées.
Le fusible à utiliser est indiqué sur la plaque signalétique du
régulateur.
En fonction de la réglementation locale, un interrupteur principal
externe doit être installé.
246
8.4 Réglage du LC 221
Il vous suffit de régler le niveau de démarrage correspondant au
niveau d'entrée du réservoir. Toutes les autres valeurs sont déjà
prédéfinies mais peuvent être ajustées si nécessaire.
Sélectionner la hauteur de la tuyauterie d'aspiration, 180, 250 ou
315 mm au-dessus du sol, en utilisant les touches
appuyer sur la touche pour sauvegarder la valeur. Si la hau-
teur de la tuyauterie d'aspiration se trouve entre deux valeurs,
par exemple 220 mm au-dessus du sol, choisir la valeur infé-
rieure la plus proche (180 mm). Le régulateur est prêt à fonction-
ner en mode automatique.
Les valeurs suivantes peuvent être modifiées, si nécessaire :
Niveau de démarrage
Le niveau de démarrage doit être réglé en fonction de la hauteur
de la tuyauterie d'aspiration au-dessus du sol (180, 250 et
315 mm). Les niveaux d'arrêt et d'alarme sont prédéfinis.
Intensité nominale
Valeur par défaut en fonction de l'intensité nominale du moteur.
La protection contre le blocage de la pompe est une valeur pré-
définie pour la surintensité.
Délai d'arrêt
Le délai d'arrêt augmente le volume effectif et réduit la quantité
d'eau résiduelle dans le réservoir. Il empêche aussi les coups de
bélier. Le clapet anti-retour se ferme plus doucement. La valeur
prédéfinie est de 0.
Délai de démarrage
Il n'y a normalement aucun besoin d'effectuer des réglages sur
les stations de relevage sauf sur un bateau de plaisance ou sur
un ponton. La valeur prédéfinie est de 0.
Délai de déclenchement de l'alarme
Un débit entrant élevé provisoire peut déclencher une alarme de
niveau haut. Cette situation peut survenir lorsqu'un filtre de reflux
d'une piscine est connecté à la Multilift MOG ou MDG. La valeur
prédéfinie est de 0.
Sélection, calibrage et décalage du capteur
Ces sous-menus sont uniquement utiles en cas de changement
du type de capteur. Pour plus d'informations, consulter les
consignes de maintenance.
Intervalle de maintenance
L'intervalle de maintenance peut être réglé sur 0, 3, 6 ou 12 mois
et est indiqué dans l'affichage MAINTENANCE (aucun signal
sonore).
Réinitialisation d"une alarme
Le régulateur peut réinitialiser automatiquement certaines
alarmes lorsque le défaut disparaît ; cependant, la plupart des
alarmes doivent être réinitialisées manuellement.
Voir paragraphe 6.4 Description des indications de
La valeur prédéfinie est AUTO.
Réinitialisation aux réglages par défaut
Le régulateur redémarre et il faut recommencer les réglages de
mise en service. Voir paragraphe

8.4.1 Alarme externe

Les stations de relevage sont souvent installées dans des puisard
situés en sous-sol des bâtiments. Il s'agit du point le plus profond
d'un bâtiment et un capteur de niveau peut être installé à l'exté-
rieur de la station de relevage pour détecter les inondations cau-
sées par les fuites, les ruptures de tuyauterie, etc.
L'alarme externe peut être connectée à un capteur de niveau
(230 V / 2 A) aux bornes 35/36.
et , puis
défaut.
6.2 Menu Paramétrage.
