6.2.1 Prevedenie
Riadiaca jednotka LC 221 obsahuje potrebné komponenty pre
riadenie a ochranu čerpadiel, ako sú relé a kondenzátory pre
jednofázové motory, stýkače a ďalšie ochranné motorové ističe
pre trojfázové motory.
Ovládací panel ponúka užívateľské rozhranie s ovládacími
tlačidlami a displejom pre indikáciu prevádzkových stavov
a indikáciu porúch.
Súčasťou je aj integrovaný piezorezistívny snímač tlaku, ktorý
sníma tlak vo vnútri zbernej nádrže a stlačený vzduch v tlakovej
trubici. Napokon, má svorky pre napájanie, pripojenie k čerpadlu
a vstupy a výstupy sú uvedené v bode
LC 221.
Predný kryt je uzavretý štyrmi otočnými bajonetovými zámkami.
Na ľavej strane sú zámky rozšírené a pripojené na spodnej časti
skrinky so závesnými reťazami. Skrinka ponúka možnosť
montáže na stenu bez otvorenia skrinky.
Súčasťou dodávky je aj vŕtacia šablóna so šiestimi skrutkami
s gumovými tesneniami.

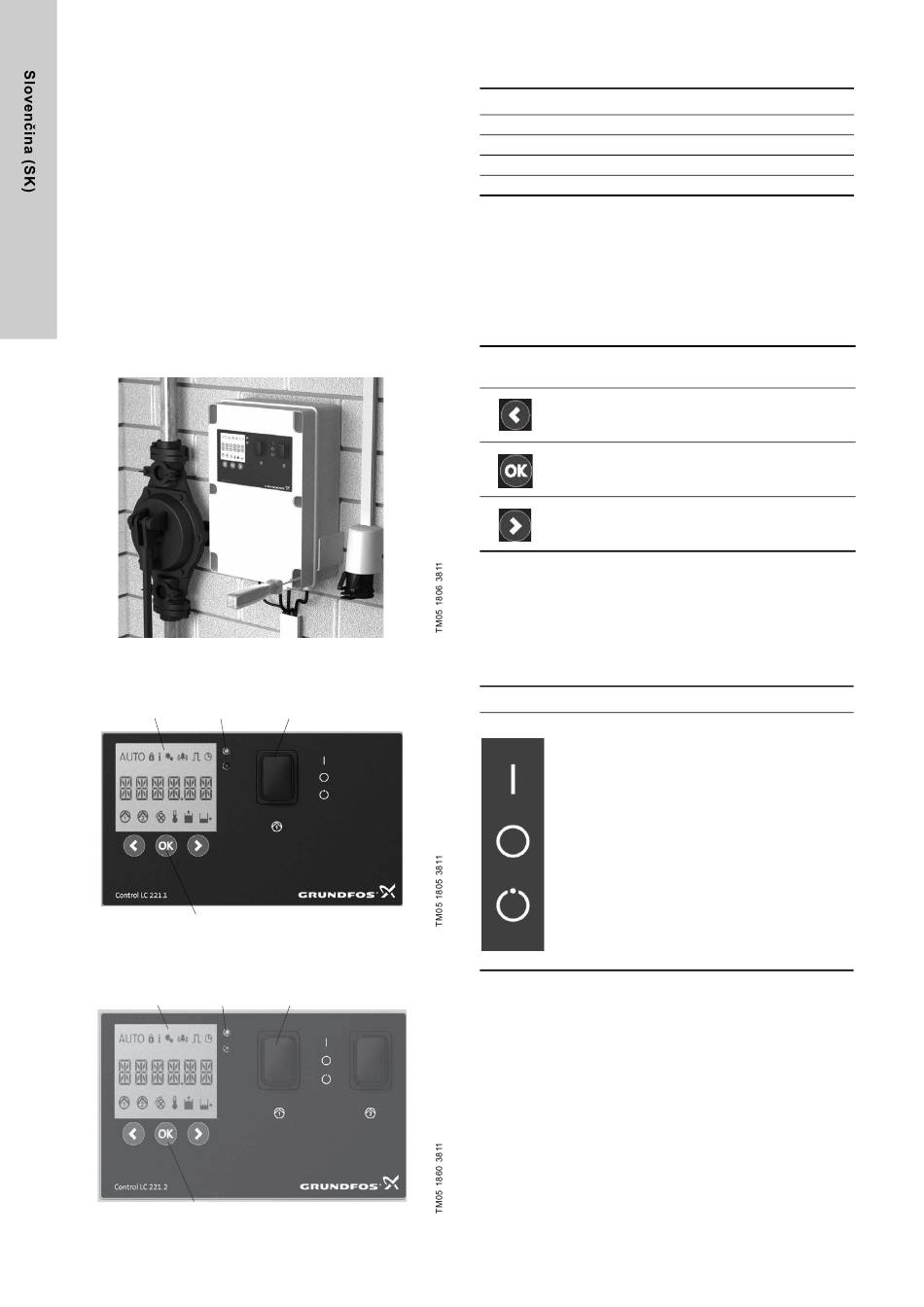

Obr. 10 Montáž riadiacej jednotky LC 221
6.2.2 Ovládací panel
1 3
1 3
2
2
Obr. 11 Ovládací panel riadiacej jednotky LC 221 pre jedno
čerpadlo (MOG)
1 1 3 3
2
2
Obr. 12 Ovládací panel riadiacej jednotky LC 221 pre dve
594
6.2 Riadiaca jednotka
4
4
4
4
čerpadla (MDG)
Poz. Popis
1 Displej
2 Obslužné tlačidlá
3 Stavové LED diódy
4 PrepínačON-OFF-AUTO (ZAP-VYP-AUTO)
Displej (pol.1)
Displej zobrazuje všetky dôležité prevádzkové údaje a poruchové
hlásenia. Ovládanie a indikácia porúch sú popísané v časti
7.1 Popis displeja.
Ovládacie tlačidlá (poz. 2)
Hladinová riadiaca jednotka je prevádzkovaná pomocou
ovládacích tlačidiel umiestených pod displejom.
Funkcia ovládacích tlačidiel je popísaná v nasledujúcej tabuľke:
Ovládacie
Popis
tlačidlo
• choďte vľavo v hlavnom menu.
• choďte do podmenu.
• zníženie hodnoty v podmenu.
• potvrdenie výberu.
• aktivácia podmenu.
• reset bzučiaka.
• choďte vpravo do hlavného menu.
• choďte dole do podmenu.
• zvýšenie hodnoty v podmenu.
Stavové LED (poz. 3)
Horná LED dióda (zelená) svieti, keď je zapnuté napájacie
napätie.
Spodná LED dióda (červená) v prípade poruchy bliká,
rozpoznateľne z veľkej vzdialenosti a okrem toho je zobrazená na
displeji aj symbolmi a poruchovými kódmi.
Prepínač (poz. 4)
Spínač Popis funkcie
Prevádzkový režim je zvolený prepínačom
ON-OFF-AUTO, ktorý má tri rôzne polohy:
POS I:
Spustí sa čerpadlo ručne. Ochrana prevádzkovej
doby je aktívna a indikuje alarm po 3 minútach.
Normálne prevádzkové doby sú max. 90 sekúnd
s potrubím DN 32 a 60 sekúnd s potrubím DN 40.
POS O:
• Zastavuje čerpadlo počas behu a vypína
napájanie čerpadla. Budú viditeľné tri symboly
"Nastavenie je zamknuté", "Informácia"
a "Nastavenie".
• Resetuje poruchové indikácie.
POS AUTO:
Automatická prevádzka. Čerpadlo zapína a vypína
v závislosti od signálu z hladinového snímača.
