3. Загальний опис
Насосні станції Grundfos Multilift MOG та MDG поставляються
в комплекті з накопичувальною ємністю, з'єднувальними
аксесуарами, насосами, LC 221 контролером, датчиком рівня.
Нижче наведені описи компонентів.

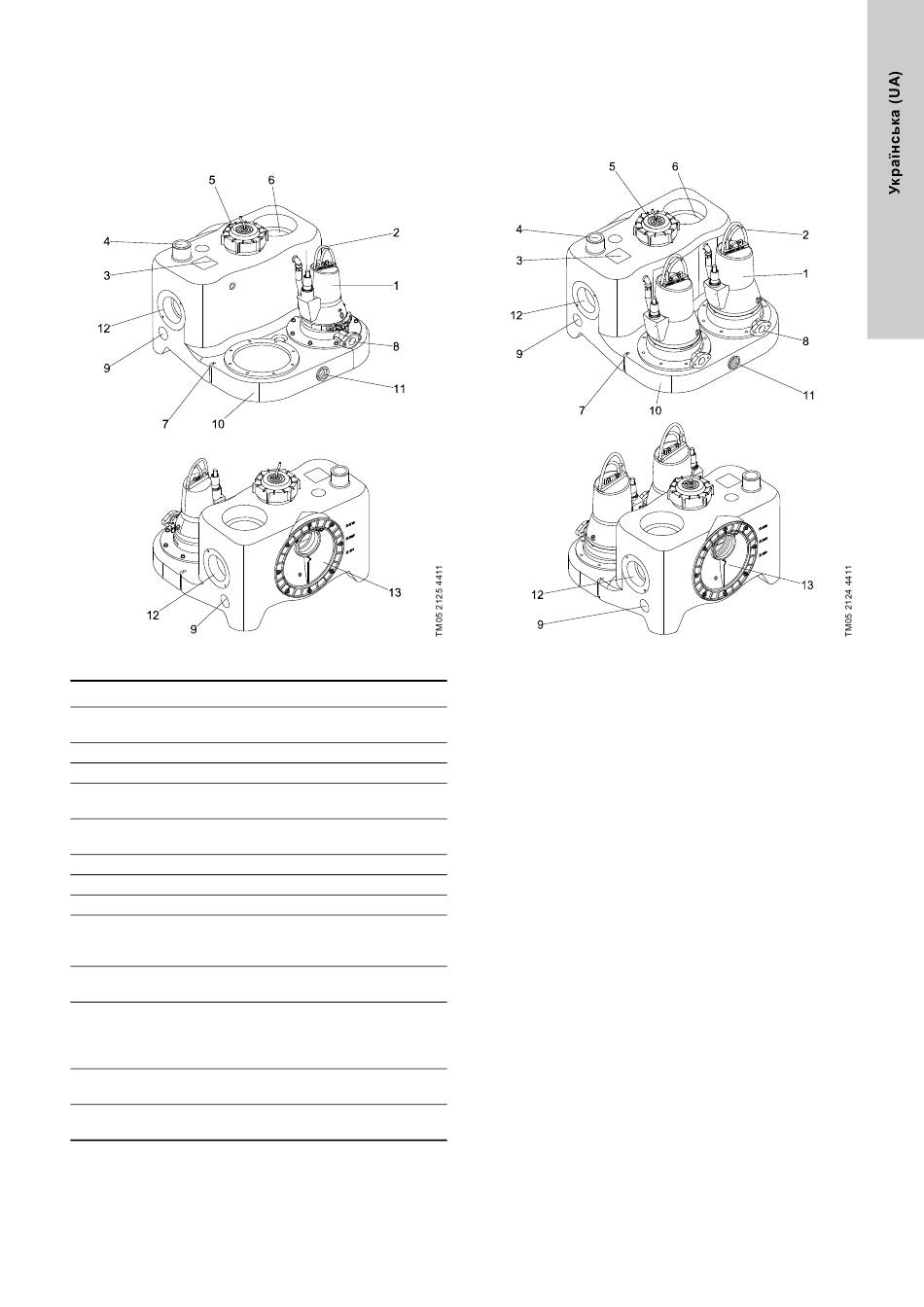

Рис. 1 Multilift MOG, вигляд спереду і ззаду
Поз. Опис
Насос з подрібнюючою системою та вихровим робочим
1
колесом
2 Підйомна скоба
3 Заводська табличка (шильдик)
Вентиляційний порт, DN 70 (зовнішній діаметр, 75 мм),
4
відкрито
Гвинтова кришка для тиску в трубі та контрольне
5
відкриття емності
6 Вертикальний вхід, DN 150, (ущільнення є аксесуаром)
7 Фіксуючі точки
8 Овальний фланець для підключення лінії нагнітання
Боковий чи верхній вхід, DN 50, (ущільнення є
9 аксесуаром). Роз'єм для MOG, з'єднувальний елемент
для MDG
Накопичувальна ємність з ручкою для перенесення,
10
вбудованою в ємність
Порт для ручного мембранного насоса, 1 1/2".
роз'єм з ущільненням для MOG; з'єднувальний
11
елемент з гнучким шлангом з'єднання і затискачі для
MDG
Горизонтальний вхід, DN 100,
12
(ущільнення є аксесуаром)
Регульований диск на вході, DN 100 (DN 150 додатково
13
як аксесуар)
Рис. 2 Multilift MDG, вигляд спереду і ззаду
447
