5.2.3 Εσωτερική διάταξη του LC 221
To σχήμα 13 απεικονίζει την εσωτερική διάταξη του LC 221.

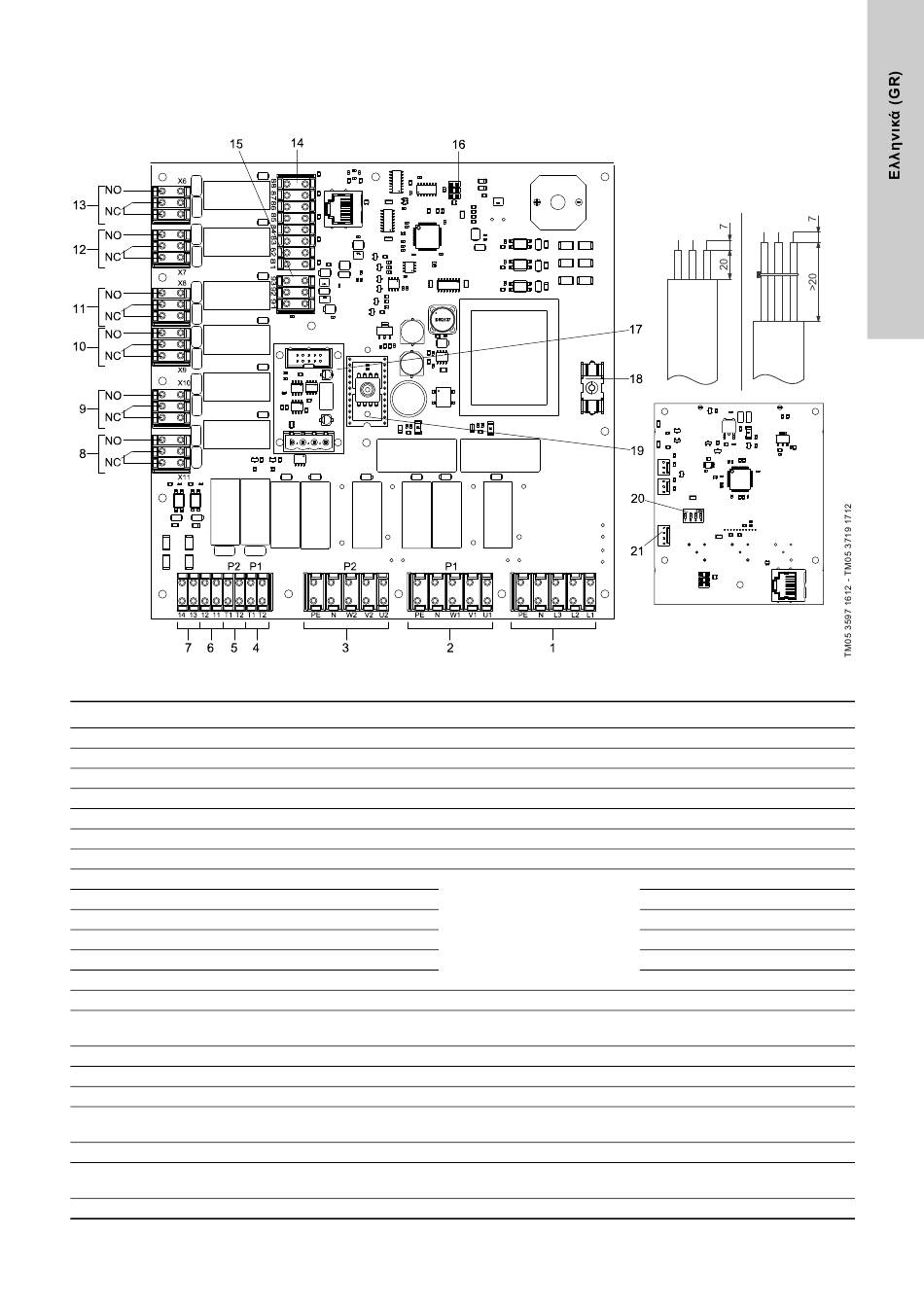

Σχ. 13 Εσωτερική διάταξη του LC 221
Θέση Περιγραφή
1 Ακροδέκτες για παροχή ισχύος
2 Ακροδέκτες για σύνδεση της αντλίας 1
3 Ακροδέκτες για σύνδεση της αντλίας 2
4 Ακροδέκτες για θερμικό διακόπτη, αντλία 1
5 Ακροδέκτες για θερμικό διακόπτη, αντλία 2
6 Ακροδέκτες για εξωτερικό συναγερμό
7 Ακροδέκτες για εξωτερική επανάταξη
8 Ακροδέκτες για κοινή βλάβη
9 Ακροδέκτες για συναγερμό υψηλής στάθμης νερού
10 Ακροδέκτες για βλάβη, αντλία 2
11 Ακροδέκτες για βλάβη, αντλία 1
12 Ακροδέκτες για λειτουργία, αντλία 2
13 Ακροδέκτες για λειτουργία, αντλία 1
14 Ακροδέκτες για διακόπτες στάθμης
Ακροδέκτες για επιπλέον συναγερμό υψηλής στάθμης
14,1
νερού (στο εσωτερικό του δοχείου)
15 Ακροδέκτες για αναλογικό αισθητήρα
16 Σύνδεσμος σέρβις στο PC Tool
17 Σύνδεσμος για μονάδα διεπαφής GENIbus
18 Ασφάλεια κυκλώματος ελέγχου
19 Μονάδα πιεζοαντιστατικού αισθητήρα πίεσης
∆ιακόπτες DIP (δεν χρησιμοποιούνται για αυτήν την
20
εφαρμογή)
21 Σύνδεσμος για μπαταρία, 9 V (πρόσθετος εξοπλισμός)
Σημείωση: Συνδέσεις καλωδίου για θέσεις 8-15:
Χρησιμοποιήστε έναν συρματοδέτη σε περίπτωση
που οι αγωγοί προεξέχουν περισσότερο από 20 mm
από τη θωράκιση του καλωδίου.
Σχόλια
230 V
230 V
Ελεύθερες μεταγωγικές επαφές
NO/NC με μέγ. 250 V / 2 A.
Προσοχή: Συνδέστε αυτούς τους
ακροδέκτες για να τροφοδοτήσετε
δυναμικό δικτύου ή χαμηλή τάση,
χωρίς όμως να συνδυάσετε και τα
δύο.
Ψηφιακή
Ψηφιακή
0-5 V ή 4-20 mA
Ασφάλεια λεπτού σύρματος:
100 mA / 20 mm x ∅5
0-5 V
Ονομασία ακροδέκτη
PE, N, L3, L2, L1
PE, N, W1, V1, U1
PE, N, W2, V2, U2
T1, T2
T1, T2
11, 12
13, 14
X11
X10
X9
X8
X7
X6
81-88
81, 82
91 (GND), 92 (Σήμα), 93 (12 V)
-
-
-
-
-
-
